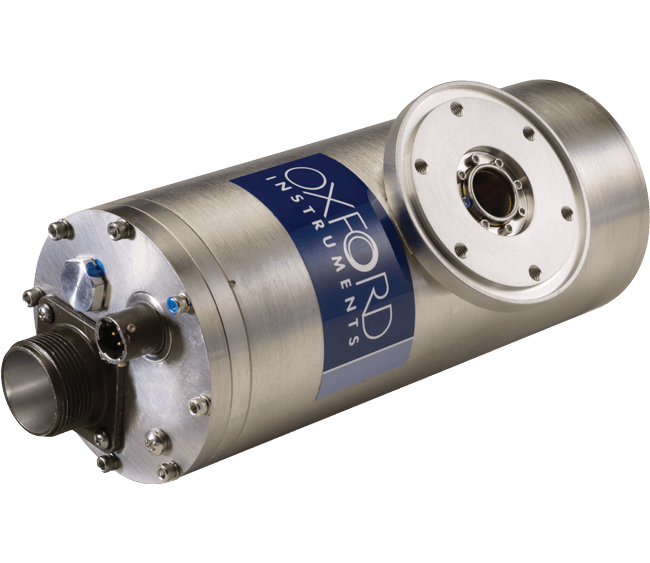

Apogee 5500系列是一种50kV, 50W的包装x射线管，设计用于高通量密度和连续操作是重要的应用。万博电脑网页版登录
利用我们的高稳定性、高强度x射线管技术，加上网格控制的可变焦点，使我们的远地点设计产生非常小的焦点;这使得Apogee 5500系列成为大多数工业检测和无损检测应用的理想选择，需要高分辨率，包括PCB组装，电池，塑料，金属和机械零件的检测。万博电脑网页版登录灵活可靠，这一单位也很适合使用x射线光学。
Apogee 5500系列配置在紧凑的不锈钢，填充有介电油的铅衬片，这使得该单元能够提供最大的X射线屏蔽和散热。该设计包括高压和灯丝连接器，使其成为即插即用操作的理想选择。
| 工作电压范围 | 10-50kV(9300005除外) |
| 最大功率 | 50 w(93504年除外) |
| 最大束电流 | 1.0马 |
| 电网电压 | 0-100V (Oxford Shasta Power Supply推荐) |
| 最大灯丝电流 | 1.7 |
| 灯丝电压 | 2.0 v(名义上的) |
| 目标材料 | 请参阅下面的产品报价表。 |
| 焦斑大小 | IEC60336, NEMA XR5-1992 (R1999) |
| 照明锥体 | 22° |
| 点到窗间距(FOD) | 31.05毫米±1毫米 |
| 窗材及厚度 | @ 127µm |
| 助焊剂和电流稳定性 | 4小时内≤0.2％ |
| 环境温度条件 | 操作：0至40°C;储存：-10°C至50°C |
| 湿度 | 0-95% RH，最高可达5000英尺 |
| 冷却 | 150 CFM强制空气推荐。通过保持在操作中尽可能低的壳体温度来实现最长的寿命。最高温度：55°C。联系sales@oxinst.com讨论您的特定冷却应用。万博电脑网页版登录 |
| 屏蔽 | 0.25mr / hr @ 2“（通过HV电缆连接除HV连接外） |
| 维 | 180mm长x Ø70mm(7.09 "长x Ø2.76 ") |
| 重量 | 2.26公斤(5.0磅) |
经营范围广-启用最佳图像对比度
稳定的光输出- 提供高精度测量
低衰减铍窗- 确保高能X射线的高传输
全屏蔽紧凑型封装-消除x射线泄漏，易于集成到您的系统
1.在下表中，请点击“添加到报价列表”按钮所有你想要报价的产品。
2.滚动到表的底部和点击绿色的“我的报价列表”按钮访问提交表单页面。
| 产品名称 | 零件号 | 轮廓图 | 目标 | 操作范围(kV) | 最大阳极电流（MA） | 最大阳极功率(W) | 最大灯丝电流(A) | 点尺寸（μm）** | |
| x射线管，远地点Pkg, Cu, VHP | 93500 * | 8243. | 铜 | 10 - 50 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
| x射线管，远地点Pkg, W, VHP | 93501 * | 8243. | W | 10 - 50 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
| x射线管，远地点Pkg, Mo, VHP | 93502 * | 8243. | 莫 | 10 - 50 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
| X射线管，APOGEE PKG，RH，VHP | 93504 * | 8243. | Rh | 10 - 50 | 1．0 | 20. | 1．7 | 35名。 | 添加到报价表中 |
| x射线管，远地点Pkg, Cu, VHP | 93508 * | 8243. | 铜 | 10 - 50 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
| x射线管，远地点Pkg, Cu, VHP | 93510 * | 8243. | 铜 | 10 - 50 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
| x射线管，远地点Pkg, Mo, VHP | 93511 * | 8243. | 莫 | 10 - 50 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
| x射线管，远地点Pkg, Mo, VHP, 55kV | 9300005 | 8243. | 莫 | 10 - 55 | 1．0 | 50 | 1．7 | 35名。 | 添加到报价表中 |
注:可提供零件号的轮廓图和产品规格表的具体复印件。
*包括一个热开关，为冷却系统安全保障增加了额外的保护水平。
**最大限度。=最大，典型。=典型的，nom。=名义（每个IEC60336，NEMA XR5-1999）
