Ultrabright热管理

该申请说明描述了管理Ultrabright产品家族产生的热量的正确方法。通过遵循这些建议，您将能够实现X射线源的连续操作。为源提供适当的热管理非常重要。该设备的不同应用和系万博电脑网页版登录统配置将需要不同的热管理策略。在此应用程序中，您会发现一些我们在工厂中使用的散热器示例来热管理该设备。目的是在设备以全功率运行时将阳极保持在低于70°C的温度。对于具有钨靶的单元，在阳极下产生的最大热量为80瓦，而对于具有铜或钼靶的单元，在阳极下产生的最大热量最大为60瓦。

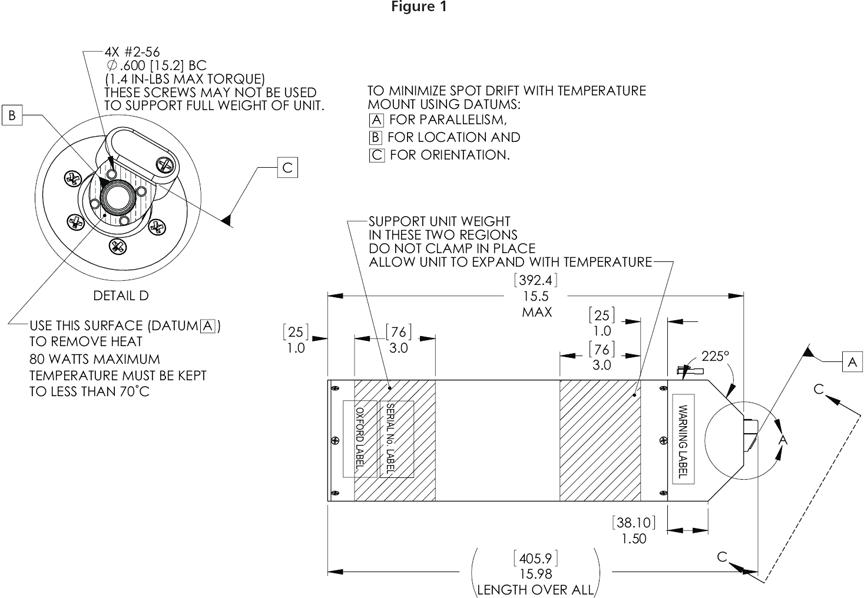

图1显示了大纲图编号8236的一部分。在图纸的右下角，有一个视图指示应用来从设备中去除热量的表面。一些热量也会向上传播圆锥形盖的侧面，但是仅在圆锥形表面上吹气就不足以充分冷却单元。必须将散热器连接到指示的表面。散热器的样式取决于用户，并取决于与此X射线源一起使用的其他设备或机制的位置。

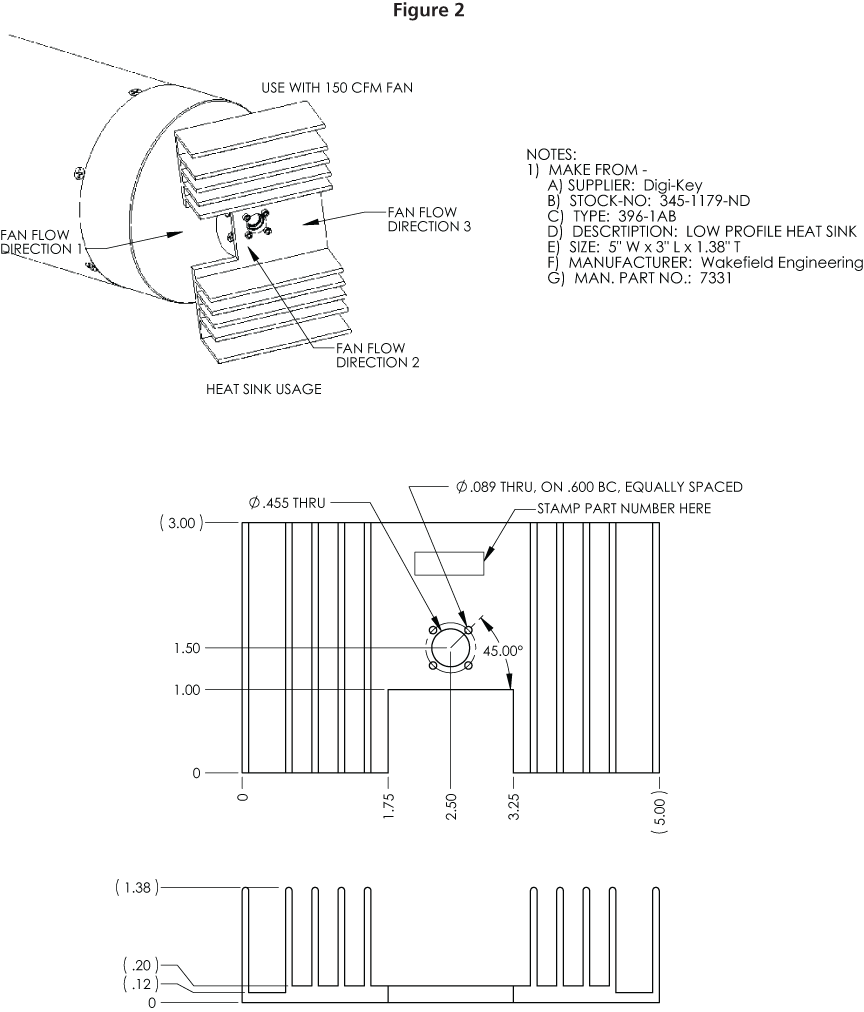

图2正在绘制数字9474，该数字显示出廉价的散热器解决方案，如果风扇直接在鳍区域上吹来，它将与150 CFM风扇一起使用。对于需要密切访问出口窗口的应用程序，此解决方案不是理想的选择。万博电脑网页版登录此外，这并不是要保持与其他设备相关的源，以防止由于设备的热膨胀而导致的斑点漂移。

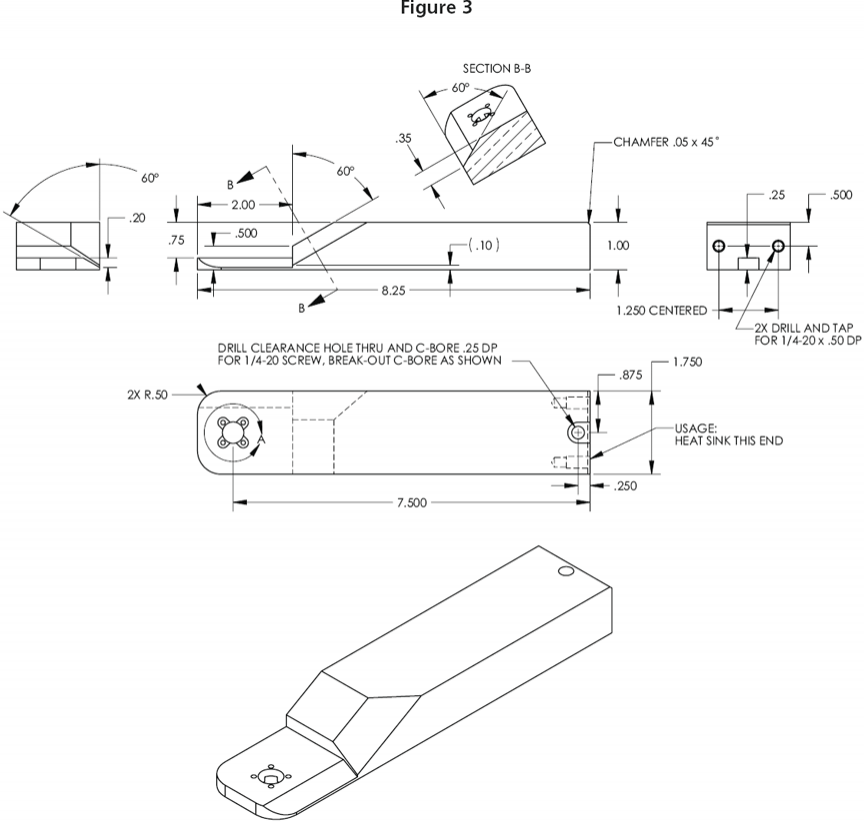

图3是绘制编号9506，并显示我们在X射线斑点大小的现场照片测量过程中使用的散热器。条将杆硬安装到固定在光学桌上的底座上。然后，该条提供了固定的基准平面以进行后续测量。150 CFM风扇在该条和设备的前部不断吹动。为了允许单元的热膨胀，其余的源位于两个未夹在设备上但仍然支撑单元重量的塑料摇篮上。

Ultrabright具有连接到互锁的热开关。阳极的最大工作温度为70°C。如果阳极的温度超过70°C，则热开关将自动关闭源，并且故障管将在控制器的LCD上显示。重要的是，重要的是知道该设备何时过高，因此您可以采取措施正确冷却设备。热开关为冷却系统保障措施增加了额外的保护水平。

牛津仪器X射线技术技术支持将很高兴查看用户设计和提出建议的任何安装配置和热管理系统。
