典型的X射线光谱通过阳极材料

概括

狗万正网地址牛津仪器提供的X射线管具有不同的阳极材料，旨在适合各种应用。万博电脑网页版登录阳极材料定义了X射线管的特征光谱。该申请说明显示了几种不同阳极材料的典型光谱。提供的光谱仅供参考；根据您使用的特定检测器，测量设置的几何形状以及X射线管上的电压和电流，您的频谱可能与这些频谱不同。

X射线频谱理论

X射线生产涉及在X射线管中轰击具有高速电子的金属目标，这些电子被数十千万的电势加速。电子可以从金属阳极原子的内壳中弹出其他电子。当电子从较高的能量水平下降并发出X射线时，这些空缺将填充。这些被称为特征X射线，并且具有与阳极原子的原子能级之间的差异相关的明确定义的能量。BOHR原子模型预测了特征X射线的能量。X射线频谱由用高加速电子轰击不同阳极材料产生的“峰”或“线”部分定义。

盆栽管被封装在硅橡胶材料中，以提供电隔离，在某些情况下是辐射屏蔽。高压电缆可能包括在盆栽中，以帮助连接X射线电源。盆栽管提供了比裸露的X射线管更容易的集成选择，但是盆栽管中的热量耗散可能是一个挑战，因此盆栽管在低功率或低占空比应用中往往是合适的。万博电脑网页版登录

包装管

包装的管子被封闭在金属外壳中，既充当辐射罩和冷却容器。包装中充满了高介电液体，既可以防止高压故障（弧）和有效的冷却，仅需要外部风扇才能在许多应用中提供50W的连续功率。万博电脑网页版登录还提供具有集成水冷却系统的更高功率包装。牛津的包装管配有连接器，可通过我们的Shasta X射线电源轻松插入式操作，从而可以快速设置过程。

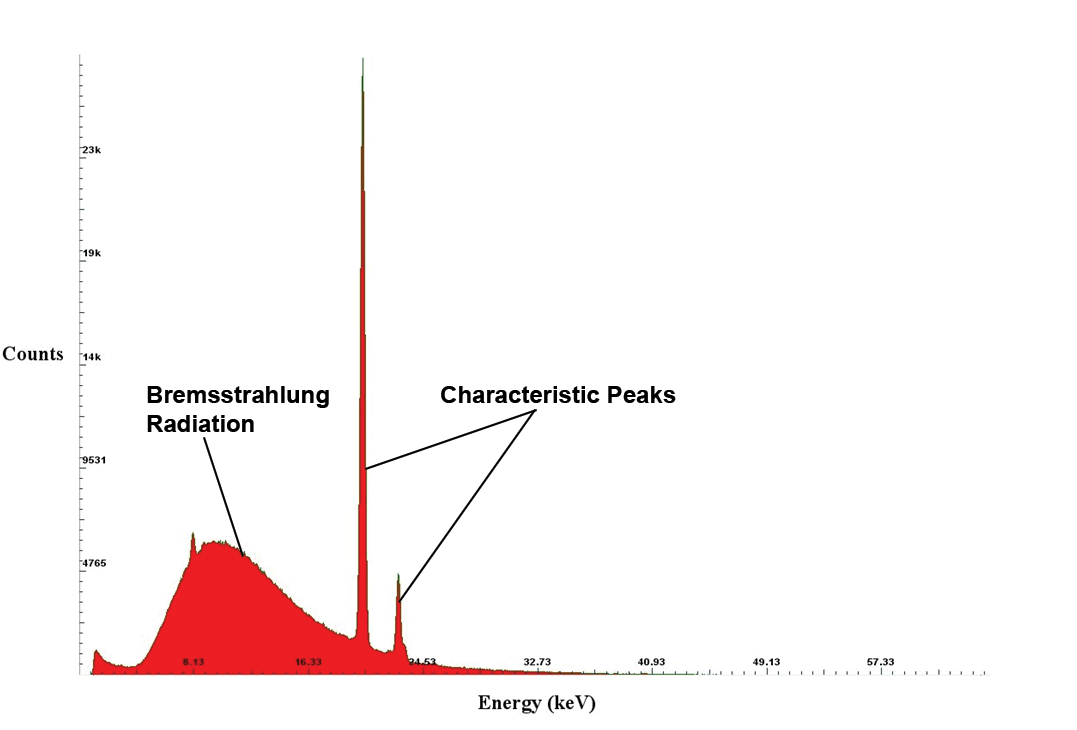

因此，从X射线管发出的X射线光谱是特定阳极材料的特征峰和所有X射线管中存在的Bremsstrahlung辐射的组合。

实验装置

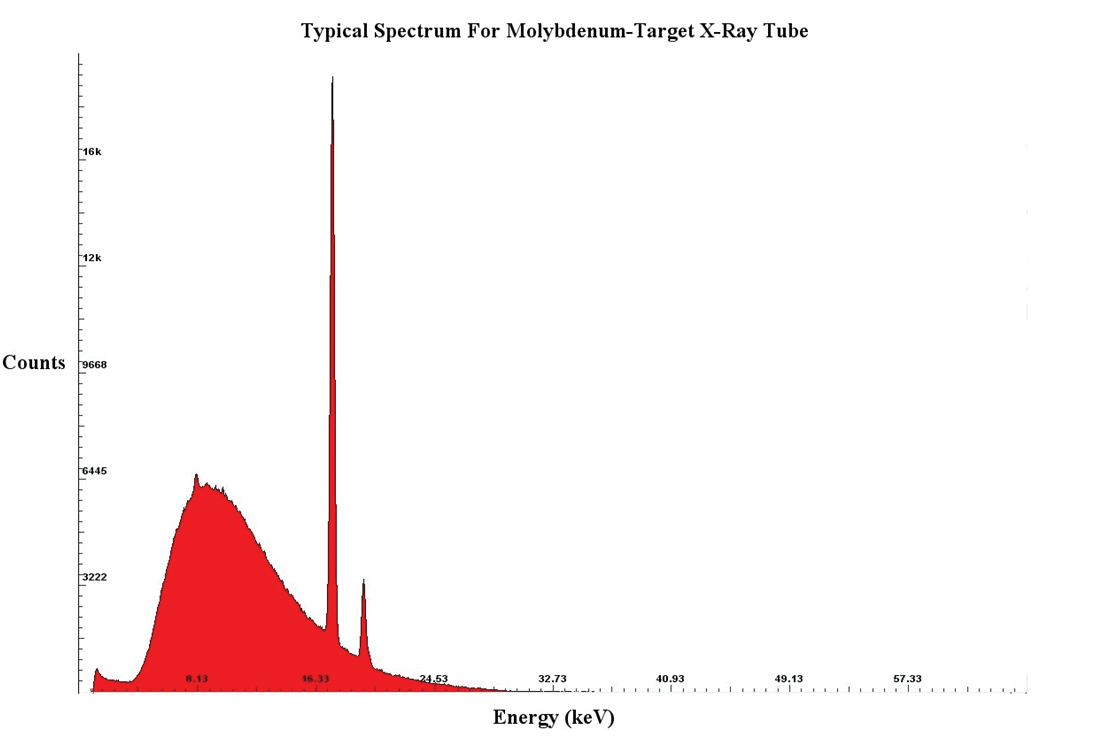

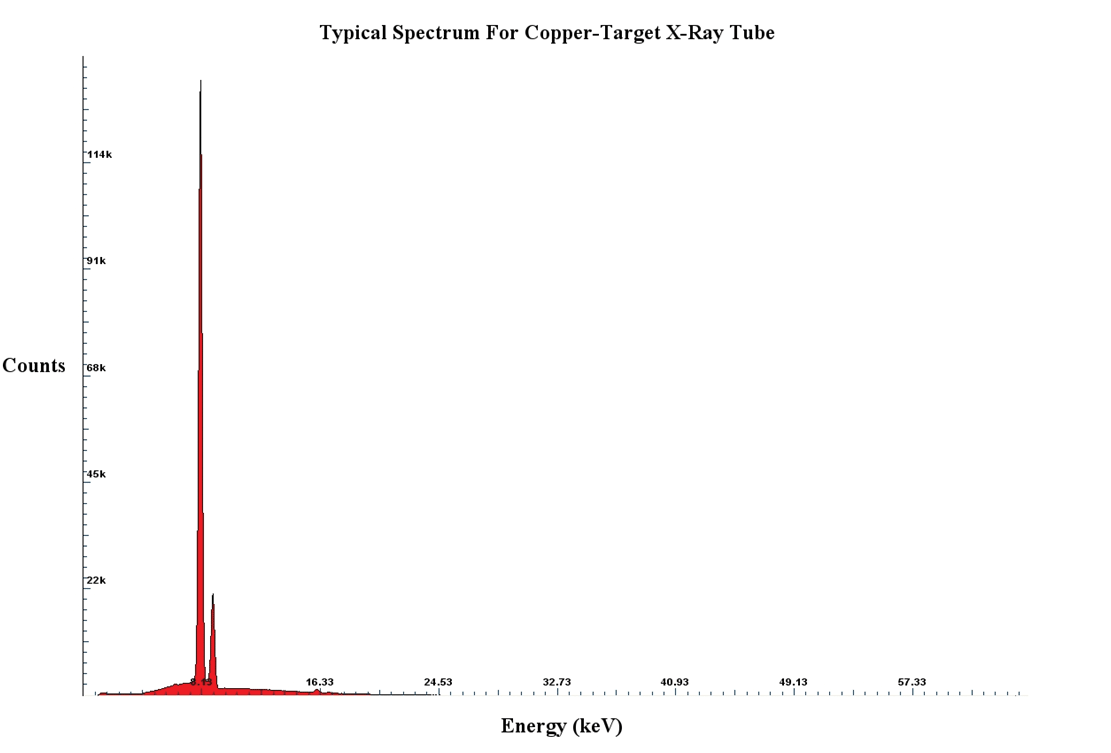

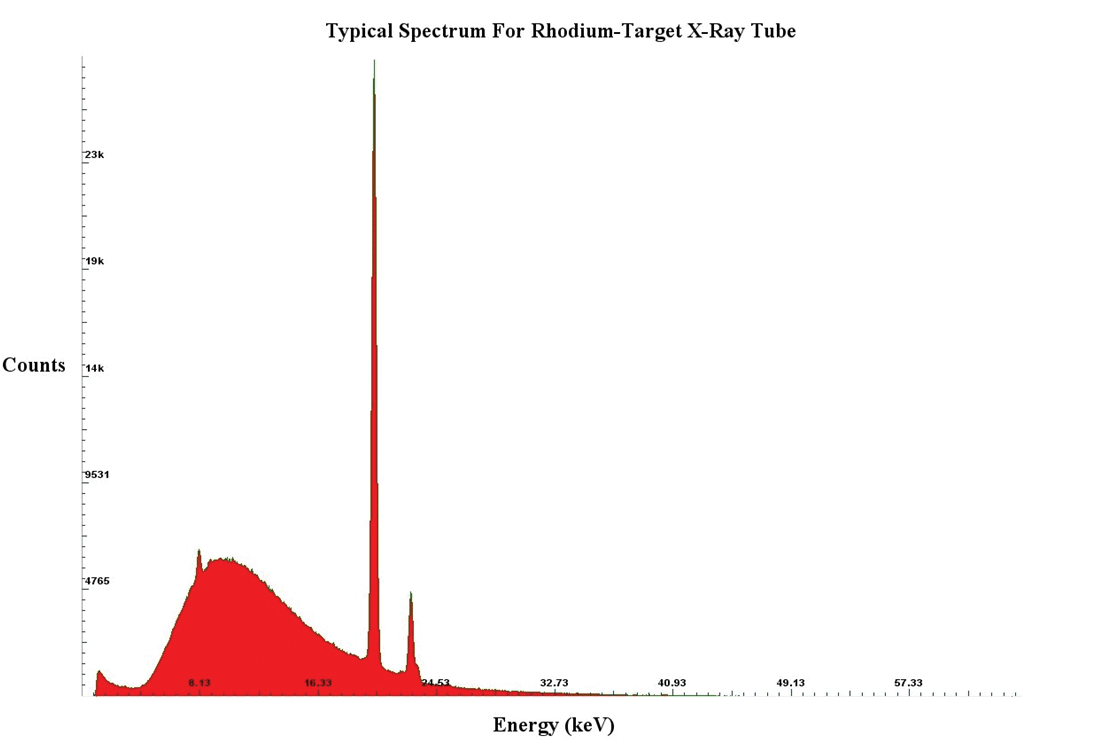

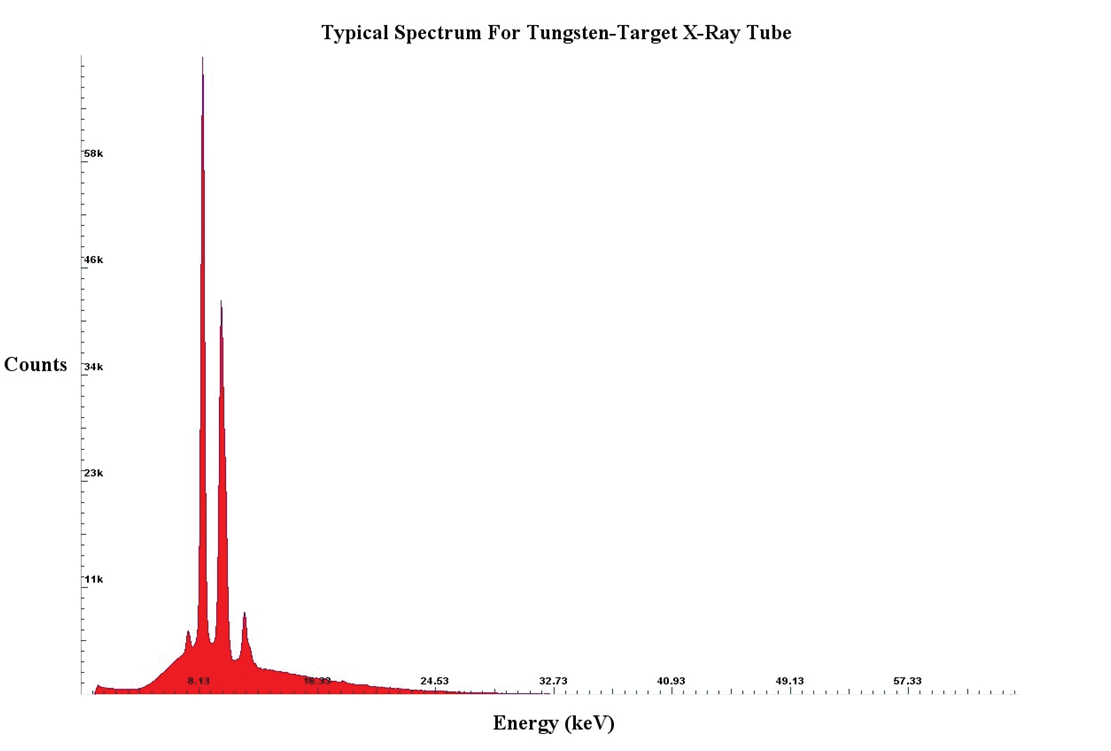

通过将Oxford Instruments X射线技术的管子直接指向Si-Pin光电二极管检测器狗万正网地址系统来收集以下光谱。每个频谱中总共有大约一百万个计数。
