plasmapro 100 Estrelas Drie

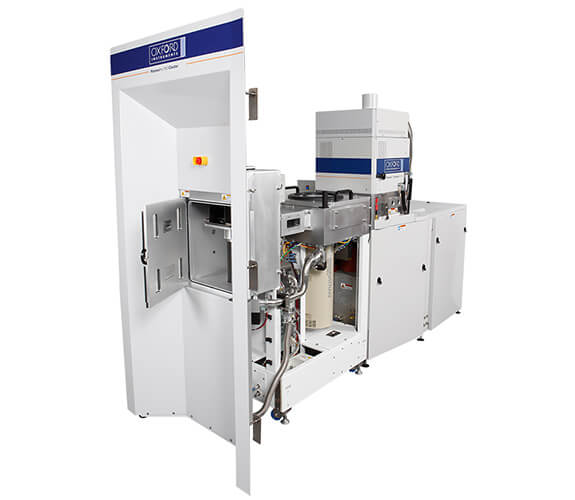

Plasmapro 100 Estrelas平台旨在为深度反应性离子蚀刻(DRIE)应用提供全部灵活性 - 在微型机电系统(MEMS),高级包装和纳米技术市场上满足各种过程需求。万博电脑网页版登录Plasmapro 100 Estrelas为研究和数量生产而开发,可通过Bosch和低温过程提供最终的灵活性。

  • Bosch工艺的高蚀刻速率和高选择性

  • 光滑的侧壁和高纵横比过程

  • 高度各向异性(垂直)轮廓

  • 低率,纳米 - 硅蚀刻和Notch Control(SOI)的低功率(SOI)

  • 通过蚀刻逐渐变细
  • 广泛的应用万博电脑网页版登录
  • 机械或静电夹(底物的兼容性)

  • 改善的可重复性
  • 清洁之间的平均时间增加(MTBC)


要求定价添加到报价列表

DSIE技术或深反应离子蚀刻(DRIE)将各向同性硅的蚀刻和钝化步骤反复获得,以获得各向异性轮廓。使用高密度的等离子体源和快速的气体转换功能,该技术使您能够实现垂直度,光滑的侧壁和高蚀刻速率,具有高选择性的掩盖材料。

从光滑的侧壁过程到高速腔蚀刻和高纵横比工艺,再到通过蚀刻的锥形,plasmapro 100雌激素已设计为确保可以在无需更改室内的无需更改室内实现MEMS,高级包装和纳米技术中的广泛应用万博电脑网页版登录硬件。

可以实现纳米和微观结构,因为硬件的设计具有在同一室内运行Bosch™和冷冻蚀刻技术的能力。

博世过程

博世深si蚀刻

兼容50mm至200mm的基板- 确保您有能力使用相同的室内硬件开发可用于生产的设备

自动匹配- 过程灵活性

较高的流量MFC和相关的发电机- 高基密度

腔室体积减少和高吞吐量- 确保高气电导

快速作用的闭合MFC- 快速控制(最初是为ALD开发的)

系统要求

  • 高密度血浆(化学驱动过程)
  • 密闭耦合气荚
  • 高流量和抽水
  • 快速简便地从液氮(LN2)轻松切换到冷却器,反之亦然
  • 高级食谱编辑器
  • 加热的衬板和顶板
  • 有效的晶圆冷却

博世申请万博电脑网页版登录

Bosch DSIE通常用于> 1µm和深度> 10µm的特征

  • 智能设备,消费者和工业电子产品的MEMS
  • 微流体
  • 生物医学设备
  • 通过硅通过(TSV)
  • Sio2和石英蚀刻
  • 高Q电容器阵列和量子设备的高Q谐振器

高Q谐振器的Bosch流程
带有博世工艺的微针

低温应用万博电脑网页版登录

低温DSIE通常用于光滑的侧壁和/或纳米蚀刻和温度敏感材料,因为它提供了低温过程(»-110°C)

  • 纳米应用万博电脑网页版登录
  • 光子学
  • 成型

冷冻工艺微型产品
Si波导具有低温过程

范围

博世

低温

混合气

速率(μm/min)

高的

缓和

低的

对PR的选择性

很高

高的

低的

轮廓

垂直的

垂直或倾斜

垂直或倾斜

纵横比

很高

高的

低的

侧壁

扇贝

光滑的

光滑的

Arde控制

是的

有限的

有限的

打扫

常规的

稀有的

常规的

最小功能 /nm

≈300

≈10

30

Plasmapro 100 Estrelas手册
网络研讨会:DSIE技术及其应用程序万博电脑网页版登录
下载小册子

全球客户支持

狗万正网地址牛津仪器致力于提供全面,灵活和可靠的全球客户支持。我们在您的系统中提供出色的质量服务。

  • 远程诊断软件提供了快速简便的故障诊断和分辨率。
  • 支持合同可满足预算和情况。
  • 在战略位置进行全球备件以进行快速响应。
了解更多

PTIQ软件

PTIQ是用于浆离和离子FAB处理设备的最新智能软件解决方案。

  • 响应式系统控制的卓越水平
  • 优化系统和过程性能
  • 适合您要求的不同级别的软件
  • 全新的直觉布局和设计
了解更多

升级/配件

气荚- 结合额外的气体管线并允许更大的灵活性

LogViewer软件-Datalogging软件允许实时绘图和后运行分析

光学终点检测器- 实现最佳过程结果的重要工具

软泵- 允许慢速抽水真空室

涡轮分子真空泵- 提供较高的抽水速度和更高的吞吐量

X20控制系统- 提供未来的证明,灵活和可靠的工具,并增加了系统的“智力”

先进的能源最重要的发电机- 提供提高的可靠性和更高的血浆稳定性

自动压力控制- 该控制器确保非常快速准确的压力控制

双CM量规切换- 提供通过单个压力控制阀利用两个不同电容压力计的不同范围

LN2自动调节单元- 使桌冷却液自动在液氮(LN2)和冷却器流体之间自动切换

TEOS液位感测- 使用安装在TEOS罐中的超声传感器实现水平传感

宽温度范围电极- 显着的设计改进以提高过程性能
