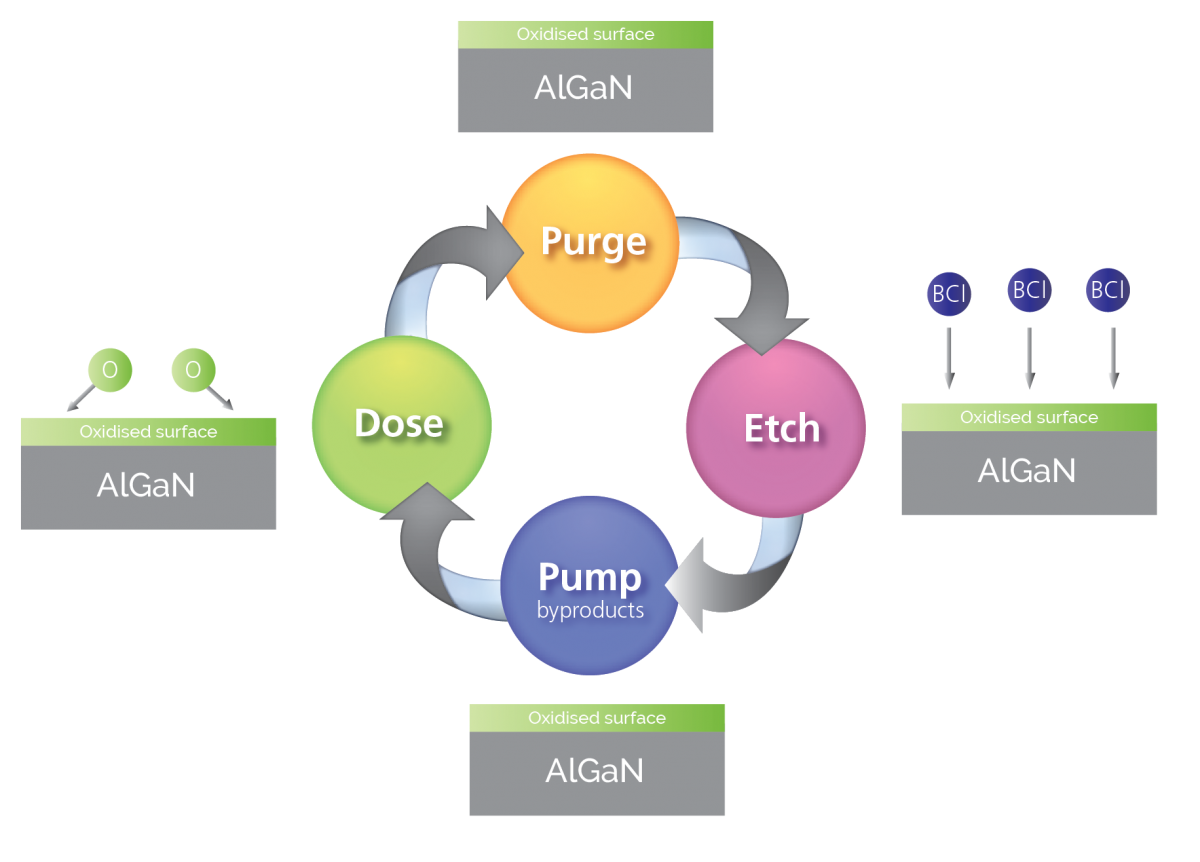

氮化镓铝是一种越来越重要的材料,其在下一代射频器件的使用。藻胶是一种坚硬的材料,可以用光刻胶或硬掩模进行干蚀刻电感耦合等离子体(ICP)和活性离子蚀刻(RIE).
GaN/GaN异质结构的电子特性用于射频器件,如HEMT,也称为HFET。我们的hemt处理方案专注于控制状态密度,在2℃时引入最小缺陷。
正常的开/关操作是指当施加在栅极上的电压为0V时,2DEG通道是否能够从源极传导电流到漏极。2DEG通道如下所示。
为了阻止电流从源极流向漏极,电子的集中必须在2DEG中局部中断。2DEG沟道是由GaN和AlGaN之间的带隙和极化差异造成的。此外,由于氮化镓的压电特性,两层界面上由于晶格失配而产生的机械变形会产生额外的极化。
为了局部抑制2DEG,一种流行的技术是凹门。因此,在肖特基栅极下面的耗尽区更接近2DEG,从而降低了电子的浓度。其他技术也在开发中,以实现正常关闭操作。

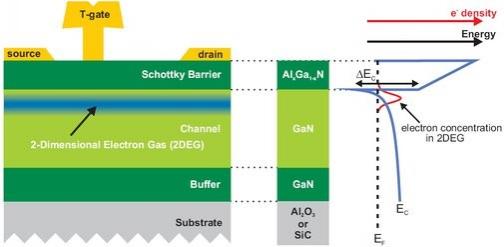

在D模式AlGaN/GaN HEMTs中生成2DEG
来源:苏黎世联邦理工学院
