许多研究小组使用Cypher VRS视频速率AFM和其他高速AFMs使用它们来可视化生物分子系统中的反应和其他动力学。然而，许多非生物分子在固-液界面也表现出自组装过程，并且形成的结构可以对机械、热和化学扰动做出高度动态的响应。Video-rate AFM因此是可视化这些事件的自组装和后续动态的强大工具。
在这里，我们展示了如何使用Cypher VRS研究自组装表面活性剂胶束在固液界面的动力学的结果。表面活性剂十六烷基三甲基溴化铵(CTAB)的溶液在HOPG底物上形成半胶束。这些结构被异丙醇的加入所扰乱，从而导致胶束颗粒结构的复杂重排。Cypher VRS的时间分辨率非常适合捕捉这些动态，并提供以前用其他技术无法获得的过程的见解。

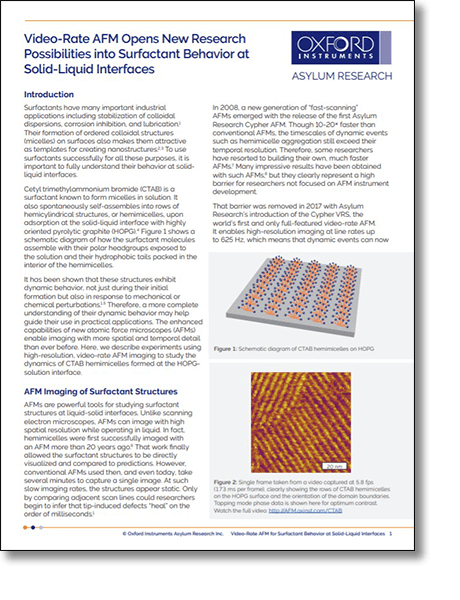

下载应用说明了解:
图2:以5.8 fps(每帧173 ms)的速度捕获的视频，清楚地显示了HOPG表面上的CTAB半分子的行和域边界的方向。敲击模式相位数据在这里显示为最佳对比度。视频播放速度为23.2 fps(即4倍采集速率)。
图3:以0.48 fps (250 Hz线速率)捕获的视频显示了两个行向相反的CTAB颗粒(左上和右下)，由两个平行方向的颗粒左右结合。随着时间的推移，两个颗粒在边界处变窄，最终分离并漂移，而左右相邻的颗粒合并在一起。注意三个不同的行方向，对应于垂直于HOPG对称轴的三个方向。视频播放速度为每秒1.92帧(即4倍采集速率)。
图4:以0.95 fps (250 Hz线速率)捕获的视频显示了沿两个取向域边界自发形成的窄CTAB晶粒(左上)。谷粒继续生长约20秒，直到在它后面出现一个方向相同的更宽的谷粒。新的颗粒继续生长，并将较小的颗粒挤出视野。视频播放速度为3.8帧/秒(即4倍采集速率)。
图5:这里的视频是以0.95 fps (250 Hz线速率)获得的。应用说明中的图像突出了两个例子，它们都显示了似乎被周围的颗粒吸收的小特征。该过程似乎类似于奥斯特瓦尔德成熟，除了在这个二维系统，而不是一个体分散。在这两种情况下，特征出现了较高的相位对比度，并出现较少的结构比周围的半胶束。视频以每秒3.8帧的速度播放(即4倍于采集速率)。

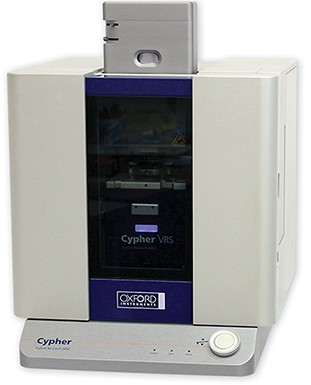

Cypher VRS AFM是第一个也是唯一一个全功能的视频速率AFM。最后，研究人员可以以视频速率的速度测量纳米级动态过程，具有所有的分辨率，多功能性和易用性，这些都是Asylum Research Cypher AFM的标志。
