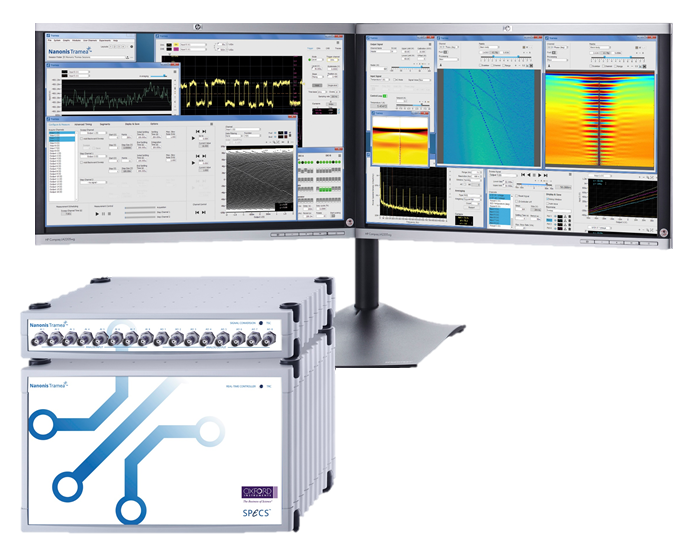

Nanonis Tramea基本配置提供了必要的元素需要执行高速直流传输测量。它提供了8个精密高速直流电源,8个精密模拟输入,功能齐全软件解决方案的数据生成和采集和强大的通用API。
所有信号调理,FPGA和实时信号处理也都有包含在基本配置中。它还包括Tramea实时控制器TRCe、Tramea信号转换TSC和Nanonis软件,以及:
作为标准Nanonis Tramea配备8个输入和8个输出。通过Tramea信号转换单元和Tramea信号输出单元的组合,Nanonis Tramea可以有多达24个精密直流输入和48个直流输出。
表中显示了TSC和TSO不同可能组合的输入和输出数。
通过TSC和TSO单元的组合扩大输入和输出的数量,信号质量没有妥协。额外的通道是集成到软件中,因此系统的工作流程没有变化,额外的信号无缝集成到Tramea软件中。
TSC - Tramea信号转换
对于有大量触点的样品,当外部仪器传递许多需要数字化的信号时,8个输入和8个输出可能不是足够了。
一个额外的TSC除了基本配置的8个输出和8个输入外,还提供了额外的8个输出和8个输入。在基地的顶部可增加2个额外的TSCs配置可以与基本配置结合使用,以提供多达24个输入。
选项:基本配置(共1个TSC)、TSC-1(共2个TSC)、TSC-2(共3个TSC)。
TSO - Tramea信号输出
对于需要大量门电压的设备,所需的输出数量通常比要数字化的信号数量要大得多。8输入Tramea基本配置的通道可以为大多数应用程序提供足够的数字化通道,但8个输出通道可能无法满足所有需求万博电脑网页版登录样本驱动电压。
额外的TSO立即为基本配置的8个输入和8个输出提供了额外的16个输出通道。基地最多可添加2个tso配置以提供最多40个输出。当将其与TSC模块相结合时,最多可提供48个高精度、低噪声输出被提供。
选项:TSO-1(共1个TSO), TSO-2(共2个TSO)。
多通道电压前置放大器
Nanonis MCVA5差分多通道前置放大器提供4个独立的差分通道。它提供低噪声放大,非常高的输入阻抗,高共模抑制,增益高达1000,差分输入。
4个差分输入提供了大于10 TΩ到GND的输入阻抗和小于2的极低输入偏置电流巴勒斯坦权力机构(typ)。它们可以在任何一个地方操作A- b(差分)或A(单端)模式或左浮动模式,它们可以是直流或交流耦合的。放大电路具有用户可选择的增益1,10,100和1000和超过500千赫的带宽。尽管输入阻抗很高,但谱噪声低至4nV/√Hz (SE,增益100/1000).
的量子点模拟器让你探索完整NanonisTramea测量系统仿佛与一个真实的系统相连量子点。学习软件的操作没有任何风险。它模拟了一个典型的单顶门定义的量子点和包括软件的全部功能集。可能的测量包括单门扫描,左门扫描和右门扫描稳定性图。锁定操作允许差分电导测量。
Tramea易于扩展,使用现有的附加软件模块或用户编程功能进行定制实验。
的高性能数字锁定放大器让你调制和解调任何输入和输出信号频率可达40千赫。最多8次锁定模块可以彼此独立使用,也可以单独使用同步相参操作。
最多8个锁定放大器-多达8个双相位锁定模块,调制多达8个任何输出或输入信号高达40 kHz,同时使用高分辨率20位输出。
解调锁相放大器-双锁入模块LD5-MF的额外解调器,用于单锁入和双锁入。这为多频率操作提供了2个锁定上的8个解调器。
8 .双相锁相模块自带8 .独立频率发电机和8个独立利用解调器花。
一种向测量系统添加反馈的有效方法。它为Tramea软件增加了灵活的控制循环功能。

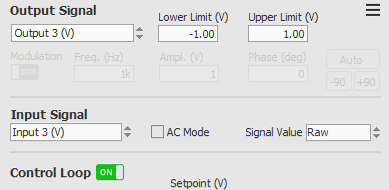

PI控制器前面板
当需要周期性地应用相同的波形或脉冲序列时,函数生成器通常比脚本更简单、更有效。任何自定义波形都可以上传并生成具有特定频率的周期性模式在500年兆赫采用高精度和低噪声的20位输出。对于更高的转换速率,函数发生器可以解决TSC的单个快速模拟输出,提供1 MHz模拟带宽。

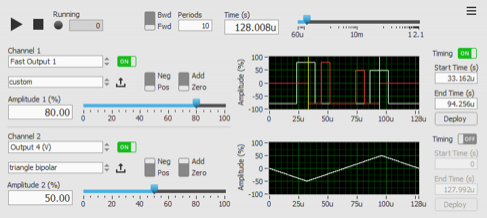

函数生成器软件的前面板模块
通过LabVIEW编程接口,用户可以充分利用LabVIEW脚本设计自己的实验和定制例程。
与TCP接口相比,LabVIEW编程接口提供了更多的功能和更简单的编程方法,TCP接口是基础配置的一部分,作为标准API提供。
现成的例子是可用的,可以直接使用或作为一个起点,定制例程和外部仪器很容易集成。

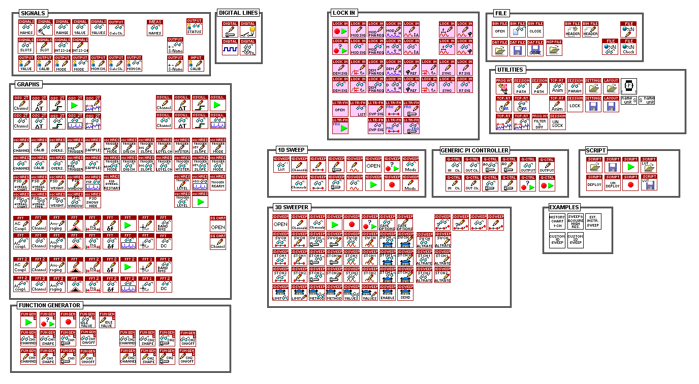

虚拟仪器力在LabVIEW编程接口中提供
脚本模块提供100更快的执行速度,补充了基本配置中的标准Nanonis Programming Interface。通过时间确定性方法和命令之间50µs的时间间隔,脚本极大地提高了执行速度,减少了测量时间。

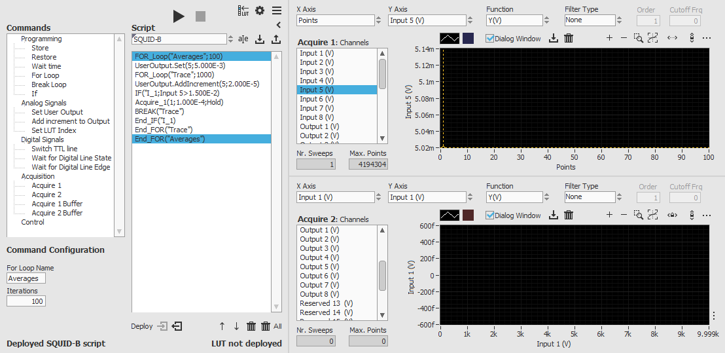

使用脚本模块编写的脚本示例

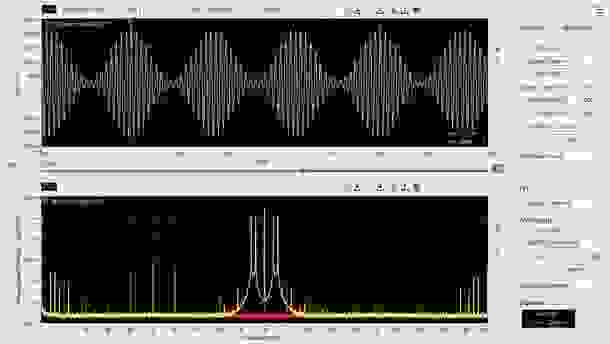

高分辨率示波器和频谱分析仪在频域提供精确的分析。的过程女士在µs时间范围内,标准示波器缺乏动态范围、分辨率和分辨率的结合噪声的性能。高分辨率示波器和频谱分析仪模块克服了标准示波器的限制,因为TSC的精确和低噪声18位输入和紧密集成Nanonis软件。
传输测量通常需要采集时间相关的信号,典型的时间尺度从µs到分钟。高分辨率示波器可访问高达1 MSPS的数据采集,但也可使用变量获取时间和追踪长度可达100万点。它还提供高频率分辨率低至兆赫的范围内。
高分辨率示波器
