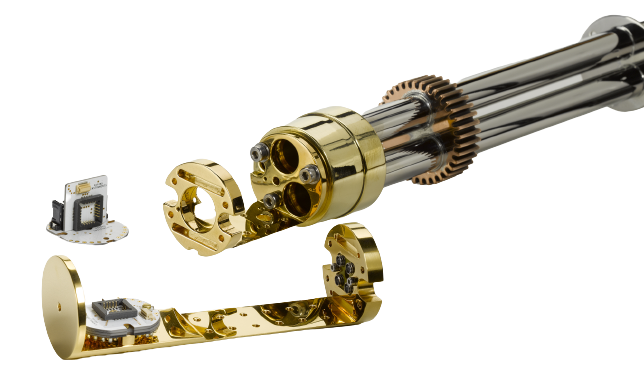

测量探头可作为固定样品和机械旋转器。
PCB和LCC持有人是陶瓷氮化铝(AlN),以优化导热。
电接触镀是无镍的,以尽量减少样品域的残余场效应。
以下样品持有人可与我们的测量探头范围:
在将样品安装到样品座的过程中,将插入一个防静电插头。这个插头将所有的电连接到样品一起,确保样品不会因为ESD而产生破坏性的电压。
测量电缆是一个精心指定的电缆构造13双绞线,10对26 AWG镀锡铜和3对22 AWG镀锡铜。每一对分别用箔屏进行屏蔽。每个屏幕都有外部绝缘层,将其与所有其他屏幕隔离开来。每个屏幕也有一个排水线。
测量探针有固定样品和机械旋转两种。这些探头是理想的电传输和霍尔效应测量从直流到GHz射频。具有可拆卸的样品支架,用于平面内和平面外测量,ESD保护和测量隔离。
每个探头可作为气体取样(SIG)和真空取样(SIV)变体。探头底盘由三个薄壁不锈钢管组成,提供了一个刚性,直,低导热结构,并创建了单独的电隔离空间,以保持测量织机从诊断和驱动布线屏蔽。
的Kelvinox®JT是一种小型,试纸式,稀释冰箱,其特点是焦耳-汤姆逊冷凝阶段。这意味着KelvinoxJT可以在任何4k的环境下工作,无论是湿的还是干的,因为它不依赖于1k的锅。
温度范围宽:在VTI中操作时,温度可控制在25 mK至300 K之间。快速冷却时间从室温到基地在少于6小时。
我们的样品保护解决方案是为实验人员提供端到端的方法来保护敏感样品免受意外静电放电(ESD)。该系统由机架安装的SampleProtect开关单元(SPSU)连接,通过测量级电缆和样品探头,样品支架包括一个额外的等电位插头插座。
整合Nanonis Tramea™系统为一个完整的测量准备解决方案。
Nanonis Tramea是一种理想的量子传输测量系统。结合我们世界领先的低温研究工具,它为我们在量子技术领域工作的用户提供快速、多通道测量。
