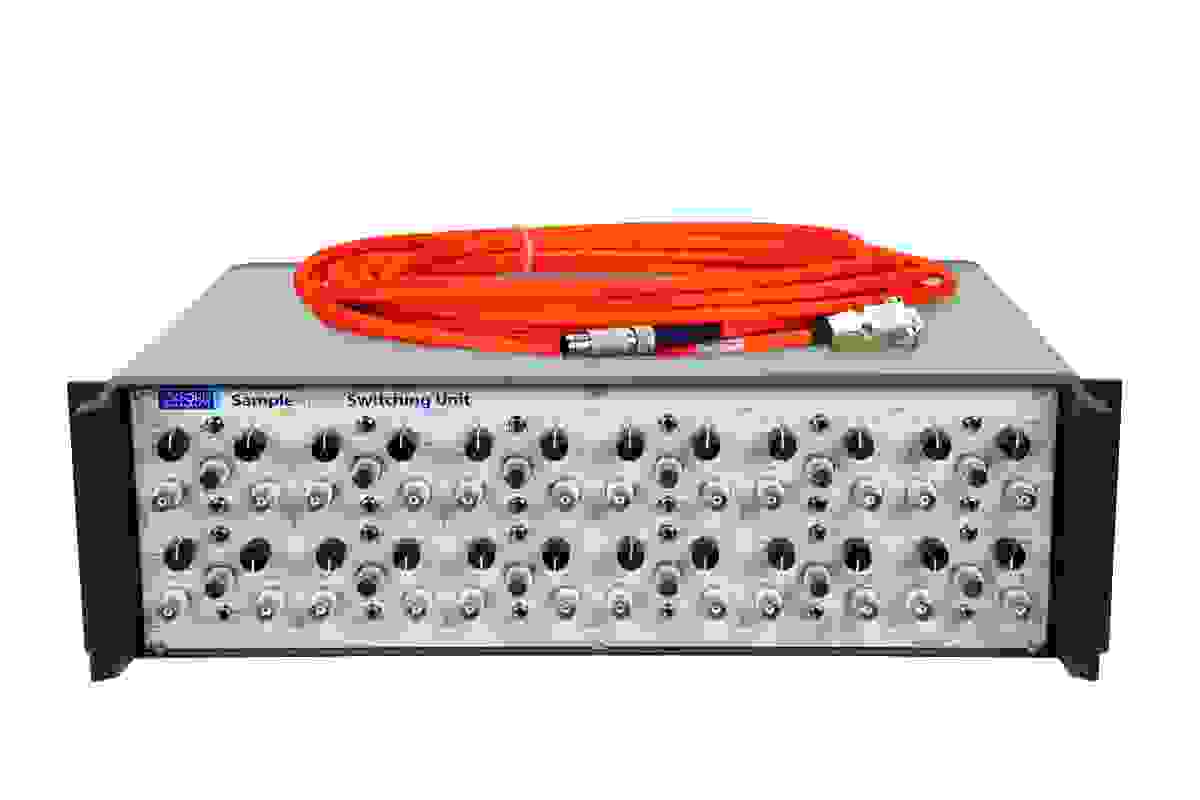

的样本保护概念是为实验人员提供一种保护敏感样品免受意外静电放电(ESD)的端到端方法。该系统包括一个机架安装样本保护开关单元(SPSU)连接,通过测量级电缆和样品探头,样品支架,其中包括一个额外的插座等电位插头。
样品支架可从探头拆卸,每个探头可容纳多种类型的样品支架。此外,样品支架可以在探针之间转移,甚至可以转移到HelioxVT或KelvinoxJT ULT插入。
除了屏蔽测量电缆外,还有一个低通多级滤波器,可以在低于100mK的低温下安装。这有能力过滤24个信号线与4个不同截止频率的滤波器选项。该滤波器采用镀金铜底盘和射频衬垫,为滤波器PCB提供筛选和散热。过滤器组件是精心挑选的表面贴装组件,在从环境到低于100mK的温度范围内提供非常好的值稳定性。
在将样品装入样品架的过程中,会插入ESD插头。该插头将样品的所有电气连接连接在一起,确保由于ESD而不会在样品上产生破坏性电压。在样品夹和样品的运输过程中,这个插头保持在原位,这意味着样品可以安全地从样品制备实验室带到测量实验室,甚至可以安全地运送到另一个大陆的实验室,以免受到ESD的损害。
当在探针中安装样品支架时,用户应保持ESD插头就位。然后通过SPSU将探头连接到所需的测量仪器。设置SPSU的开关将所有信号线接地到所需的地,保护地或仪表地。一旦开关设置正确,从样品支架上取下ESD插头。如果适合样品,用户可以运行一些测量检查,以确保样品连接和信号列车工作。然后将探头装入低温恒温器并冷却到所需的温度。
一旦样品加探针插入到低温恒温器中,测量正在进行中,SPSU可以用作分离箱,在实验过程中切换或监控任何信号线。
测量电缆是精心设计的电缆,由13对双绞线,10对26 (19/38)AWG镀锡铜和3对22 (19/34)AWG镀锡铜组成。每一对都用铝箔单独筛选。每个屏幕都有外部绝缘,将其与所有其他屏幕隔离开来。每个屏幕也有一个排水线。
此外,该电缆有一个整体箔屏,其内部绝缘加上一个外部屏幕编织。整个屏幕也有一个排水线。这种结构有利于外部屏蔽连接到保护地的整体屏蔽,但除此之外,任何一对都可以屏蔽到该通道的特定测量地。串扰如预期的那样随频率增加,并在规范中显示。

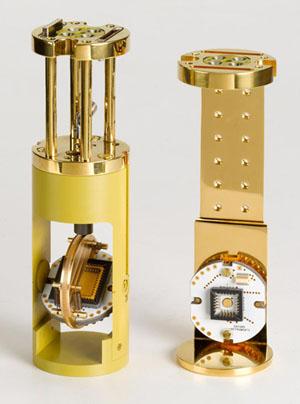

PCB和LCC支架是陶瓷氮化铝(AlN),以优化导热性。
电接触镀是无镍的,以尽量减少样品域中的残余场效应。

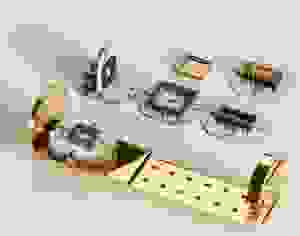

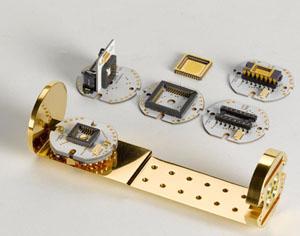

可提供以下样架:

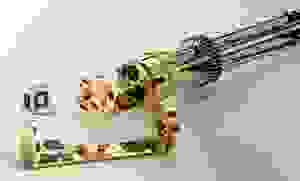

PCB样品支架接口- 44个非磁性弹簧加载引脚连接到样品支架PCB
三个标准探头兼容TeslatronPT:

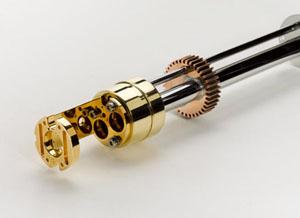

每个探针可在气体样品(SIG)或真空样品(SIV)变体。探头底盘由3个薄壁不锈钢管组成,提供刚性,直,低导热性的结构,并创建单独的电气隔离空间,以使测量织机免受诊断和驱动线路的影响。
项 | 价值 |
温度范围 | 0 ~ 40℃ |
额定电压 | 50 VRMS |
推荐频率范围 | 直流- 100 kHz |
互电容 | 38pf @ 1khz |
线电感 | < 0.30µh |
导体直流线路电阻 | < 0.18 Ω @20°c |
屏蔽直流线路电阻 | < 0.12 Ω @20°c |
项 | 价值 | 价值 |
26 awg双 | 26 awg双 | 22美国线规双 |
旋转次数 | 12 /英尺(最小) | 12 /英尺(最小) |
温度范围 | -40 ~ 80°C | -40 ~ 80°C |
额定电压 | 300年vrms | 300年vrms |
互电容 | 30pF/ft @ 1kHz | 38pF/ft @ 1kHz |
地面电容 | 54pF/ft @ 1kHz | 68pF/ft @ 1kHz |
特性阻抗 | 55Ω | 43Ω |
线电感 | 0.18µH /英国《金融时报》 | 0.16µH /英国《金融时报》 |
导体直流线路电阻 | 38Ω / 1000英尺@ 20°C | 15.5Ω / 1000英尺@ 20°C |
屏蔽直流线路电阻 | 34Ω / 1000英尺@ 20°C | 14.5Ω / 1000英尺@ 20°C |

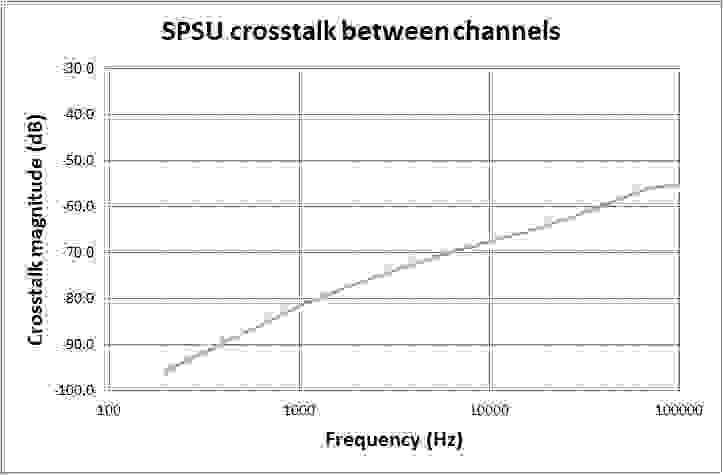

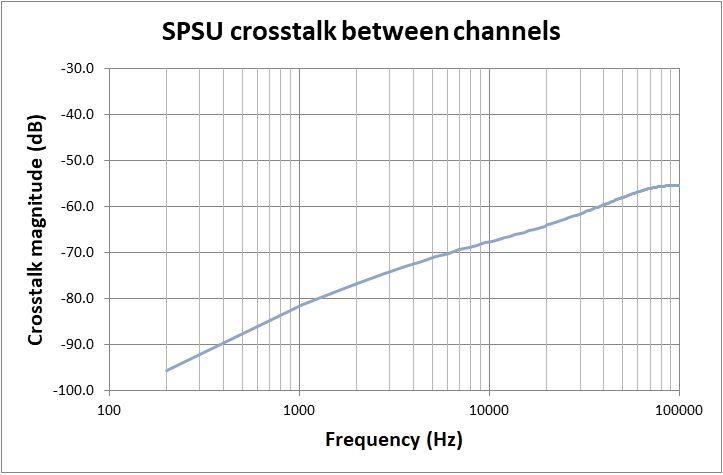

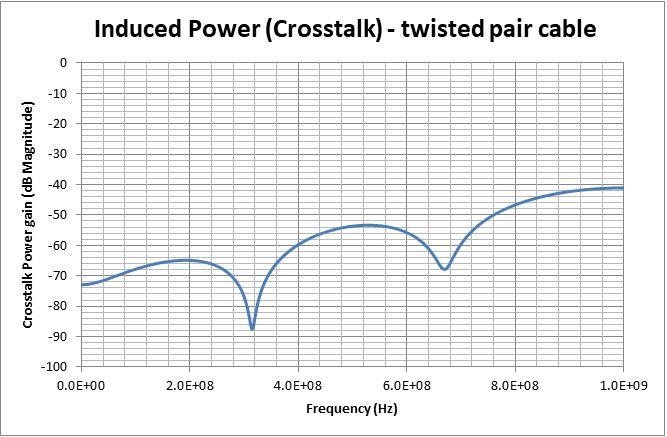

由通道1的激励驱动电流在通道2中引起的串扰信号绘制为频率的函数:

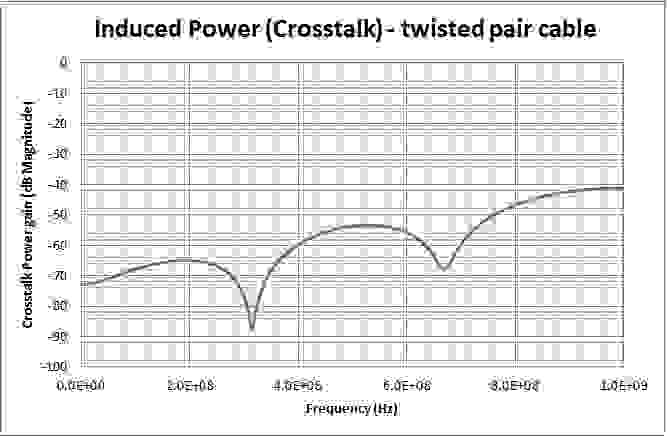

由同一电缆结构中另一双绞线导体中的激励驱动电流在双绞线的一根导体中引起的串扰信号,以频率的函数表示。每一对都用屏蔽屏蔽接地到仪器地:
所示的串扰测量值是在长度为180cm的电缆上测量的。正如预期的那样,相声随着频率的增加而增加。
所示的串扰测量是在180厘米长的电缆上测量的。正如预期的那样,相声随着频率的增加而增加。
项 | 价值 | 价值 | 价值 | 价值 |
截止频率 | 170赫兹 | 1.85千赫 | 12千赫 | 110千赫 |
通频带 | 85赫兹 | 900赫兹 | 5 khz | 40千赫 |
通带上的插入损耗 | < 0.6 db | < 0.6 db | < 1.0 db | < 1.0 db |
频率被拒绝 | -45dB @ 100kHz | -33dB @ 100kHz | -36dB @ 1MHz | -24dB @ 1MHz |

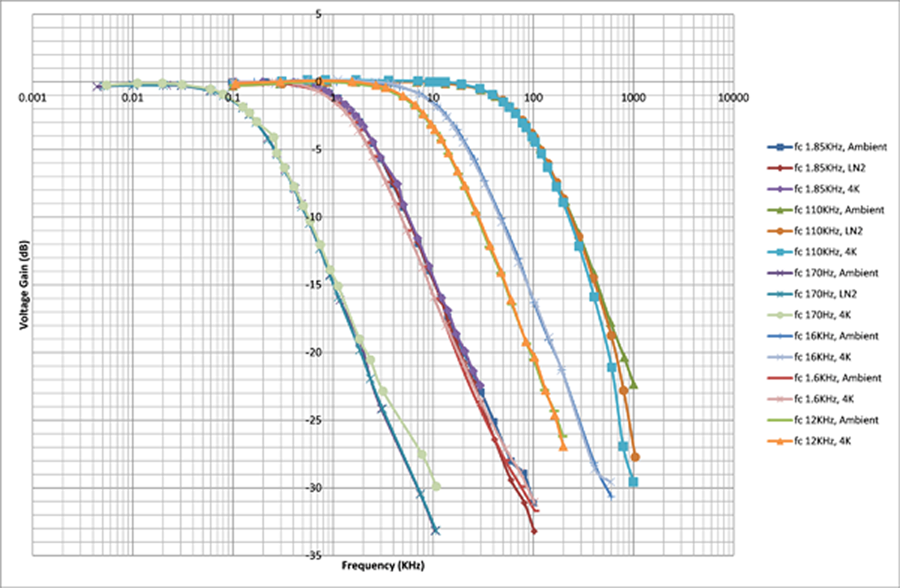

滤波器频率响应的波德图显示了不同的截止频率配置:
