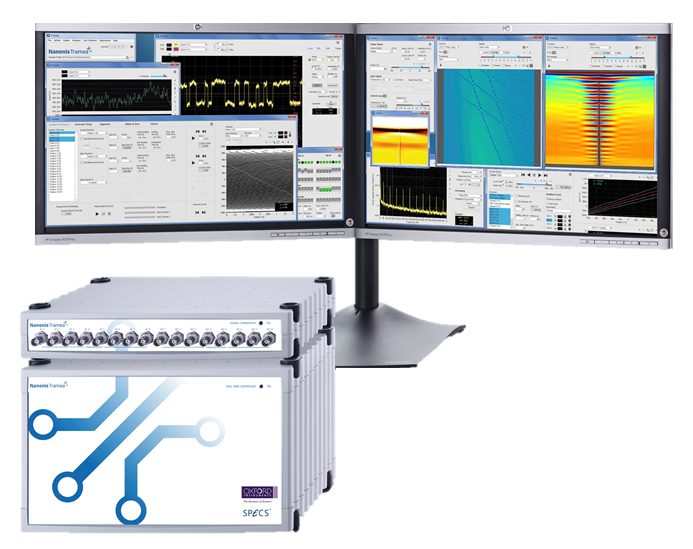

Nanonis Tramea碱基配置提供了必要的元素进行高速直流运输测量所需。它提供8个精度,高速直流电,8个精度模拟输入,一个功能齐全的用于数据生成和获取的软件解决方案以及强大的通用API。
所有信号调节,FPGA和实时信号处理也是包含在基本配置中。它还包括Tramea实时控制器trce,Tramea信号转换TSC和Nanonis软件,以及:
作为标准,纳米式Tramea带有8个输入和8个输出。通过Tramea信号转换单元和Tramea信号输出单元的组合,纳米TRAMEA最多可以具有24个精度DC输入和多达48个DC输出。
该表显示了TSC和TSO的不同组合的输入和输出的数量。
通过通过TSC和TSO单元组合扩展输入和输出的数量,信号质量没有妥协。额外的渠道是集成到软件中,因此系统的工作流程没有变化,并且其他信号无缝集成到Tramea软件中。
TSC - TRAMEA信号转换
对于具有大量接触的样本,当外部仪器提供许多需要数字化的信号时,可能不会进行8个输入和8个输出足够的。
除8个输出和8个基础配置输入外,还可以为您提供额外的8个输出和8个输入。在基础顶部最多2个额外的TSC配置可以与基本配置结合使用,可提供多达24个输入。
选项:基本配置(总共1个TSC),TSC-1(总共2个TSC),TSC-2(总共3个TSC)。
TSO - TRAMEA信号输出
对于需要大量门电压的设备,所需输出的数量通常比要数字化的信号量大得多。8输入TRAMEA基本配置的通道可能为大多数应用提供足够的数字化渠道,但是8个输出渠道可能无法满足所有要求万博电脑网页版登录用于样品驾驶电压。
额外的TSO立即为基本配置的8个输入和8个输出提供了额外的16个输出通道。最多可将2个TSO添加到基础上配置可提供40个输出的最大数量。将其与TSC模块结合时,最多48个高精度,低噪声输出可以提供。
选项:TSO-1(总共1个TSO),TSO-2(总共2个TSO)。
MCVA5 - 多通道电压前置放大器
Nanonis MCVA5差分多通道前置放大器提供4个独立的差分通道。它提供低噪声放大,输入阻抗非常高,高公共模式拒绝,最多增加1000,并差分输入。
这4个差分输入提供了大于10tΩ的输入阻抗,并且输入偏置电流小于2PA(典型)。他们可以在任何一个A-B(差速器)或A(单端)模式或左浮动,它们可以与DC-或AC耦合。放大电路具有1、10、100的用户选择收益和1000,带宽超过500 kHz。尽管输入的阻抗光谱噪声非常低至4NV/√Hz(SE,增益100/1000)。
这量子点模拟器让您探索完整的纳米Tramea测量系统好像是连接到真实的量子点。在没有任何的情况下学习软件的操作风险。它模拟了典型的单顶栅极定义的量子点和包括该软件的完整功能集。可能的测量包括单门扫,左 - 右门扫和稳定图。锁定操作允许差分电导测量。
使用现有的其他软件模块或用户程序化功能,可以轻松地扩展Tramea,以适应定制实验。
这高性能数字锁定放大器让您调节并解码任何输入和输出信号可提供高达40 kHz的频率。最多8个锁定模块可以彼此独立使用或同步用于相位连接操作。
最多8个锁定放大器 -在使用高分辨率20位输出时,最多可达8个双相锁定模块,最多可调节8个输出或输入信号的8个。
用于锁定放大器的解调器 -双锁定模块LD5-MF的额外解调器与单锁一起使用。这为2个锁定插件上的完整8个解调剂提供了多频操作。
8双相锁定模块与8独立频率发电机和8个独立双相解调器。
将反馈添加到测量系统中的有效方法。它为Tramea软件添加了灵活的控制循环功能。

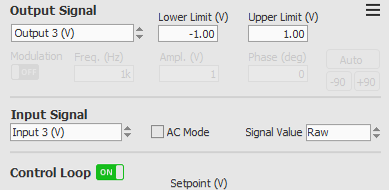

PI控制器的前面板
当需要定期应用相同的波形或脉冲序列时,功能生成器通常比脚本更简单,更有效地使用。任何自定义波形都可以上传并以频率生成周期性模式在500之间MHz通过使用高精度和低噪声20位输出来达到15 kHz。对于更高的振荡速率,功能生成器可以解决TSC提供1 MHz模拟带宽的单个快速模拟输出。

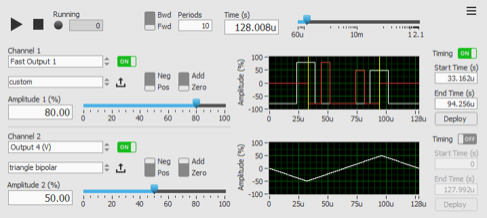

功能生成器软件的前面板模块
使用LabView编程接口,用户可以设计自己的实验并自定义例程,以充分利用LabView脚本。
LabView编程接口提供了更多功能和更简单的编程方法,而TCP接口是基本配置的一部分,它作为标准API传递。
可以使用现成的示例,可以立即使用,也可以作为定制例程的起点,外部仪器很容易集成。

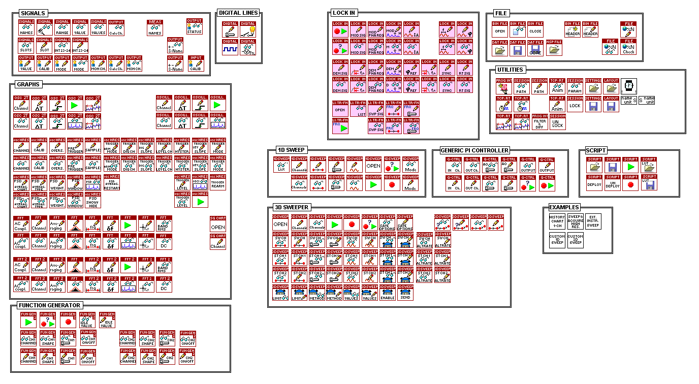

LabViewVIS在LabView编程界面中提供
脚本模块提供了100°更快的执行速度,并补充了纳米编程接口,该接口是基本配置中标准配置的。用时间确定的方法和命令之间的50 µs时间间隔,脚本显着提高了执行速度,减少了测量时间。

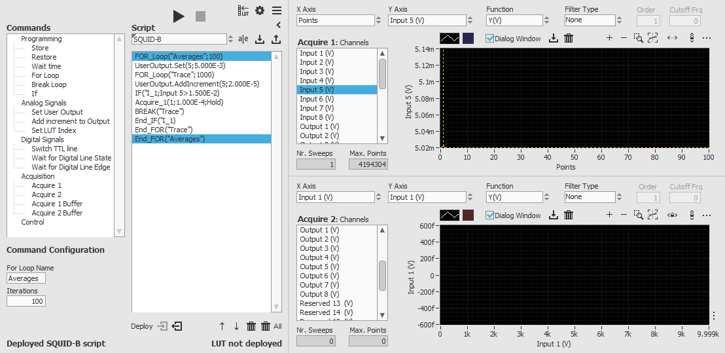

使用脚本模块编写的脚本的示例
高分辨率示波器和光谱分析仪在频域中提供了精确的分析。对于发生在小姐和µS时间表,标准示波器缺乏动态范围,分辨率和分辨率的组合噪音性能。高分辨率示波器和光谱分析仪模块克服了标准示波器所具有的局限纳米尼斯软件。
运输测量通常需要收购时间依赖信号,其典型时间尺度范围从µs到几分钟。高分辨率示波器可访问多达1 MSP的数据采集,但也可以与变量一起使用获取时间和痕量长度可达100万点。它还提供高频分辨率MHz范围。
高分辨率示波器
