狗万正网地址牛津仪器公司为射频信号提供多种同轴布线。
我们所有的系统都可以通过热夹接受同轴布线，为所有视线端口提供热夹，或嵌入到次要插入板上。两种选择都具有良好的信号线热化。
同轴布线可以在工厂与系统一起安装，也可以单独购买，或作为当前系统的升级。如果您购买的是以前系统的升级版本，则需要该系统的销售订单号。
我们的半刚性同轴线可使用SMA连接器(最高18 GHz)和SK (2.92 mm)连接器(最高40 GHz)。
有一系列的材料可供选择(内/外导体):不锈钢SS/SS，铜镍CuNi/CuNi，铍铜BeCu/BeCu，铌钛NbTi/NbTi(适用于4k以下超导线路)，其他导体材料可根据客户要求提供。
半刚性同轴电缆有UT085 (2.19 mm)或UT034 (0.86 mm)两种规格。
我们的低温衰减器有0、6、8、10、20、25和30 dB值可供选择。
新!我们最新的同轴配置使用低温适配器，减少了信号线的连接数量。通过使用低温调节器，减少了一个连接，减少了信号的损失。衰减器本体直接热化到视距端口板或SI板。

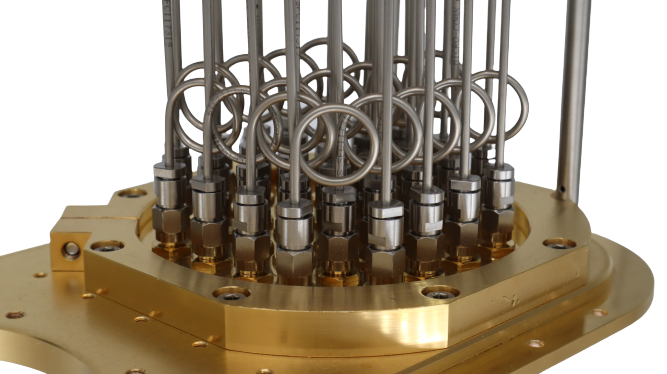

我们的半刚性同轴电缆以棒状形式提供，可插入视线(LOS)端口，直接安装在定制的次要插入或可作为单线，连接器和衰减器购买。
兼容的产品:
升级也可在海卫一和海卫一XL系统!

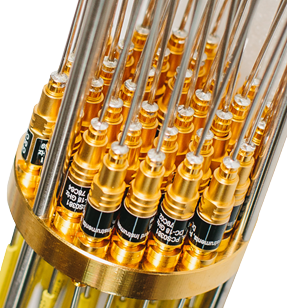

我们的高清同轴解决方案目前可在UT047 (1.19 mm)半刚性同轴线，带有高达18 GHz的SMP连接器。
在一个KF50视距端口中多达36条线，HD同轴摇杆可以适应更大的视距端口，或者可以添加到定制的辅助插入。
有一系列的材料可供选择(内/外导体):不锈钢SS/SS，铌钛NbTi/NbTi(适用于4k以下超导线路)，其他导体材料可根据客户要求提供。
我们的衰减器有0、6、10和20 dB值可供选择。
升级也可在海卫一和海卫一XL系统!
在需要高频过滤布线的情况下，Proteox系统可提供从室温到混合室的Thermocoax，在每个阶段都用镀金铜钳加热到coax的外部导体。
所述同轴电缆组件是一根从室温到样品阶段的连续电缆，在室温和样品阶段在SMA连接器中终止。
Thermocoax可以在我们的非视线KF50端口中提供12或22线。
升级也可在海卫一和海卫一XL系统!
对于柔性同轴布线，对于直流或低频高达10mhz，可提供S1柔性同轴电缆。
同轴电缆组件是一根从室温到样品阶段的连续电缆，在室温下以SMA连接器和在样品阶段以SSMC连接器端接。S1柔性同轴电缆直径为1mm，绝缘聚四氟乙烯护套，编织不锈钢外部连接器和绞合不锈钢内部连接器。
S1同轴电缆可兼容多种系统:
Proteox家庭-在一个非视线范围内的KF50端口中提供12或22线，每个阶段都用镀金铜夹进行热处理。可根据要求在其中一个阶段添加休息。根据要求，可将S1同轴电缆连接成25路固定连接器(用于直流使用)。
KelvinoxMX-提供2或4组同轴线。
Kevlinox哈-最多2条同轴线。
KelvinoxJT-最多2条同轴线。
KelvinoxTLM-在一个视线访问管中提供4组同轴线，电缆在样品区域未终止。
升级也可在海卫一和海卫一XL系统!
非常适合多用户或多实验设置。侧加载辅助插入(SIs)之间可以交换Proteox在交换之前在工作台上建立实验的系统。由于布线可以脱机完成，因此Proteox可以在系统内使用一个SI和实验装置运行，另一个SI和实验装置连接起来并配置好，以便在系统变暖时交换。这减少了在改变系统上的重要线路或改变多用户设备中的实验设置时的冷却间隔时间。
辅助插入可以完全自定义，以适应用户应用程序，或者您可以选择两个标准选项之一:
ISO100-2 -二次插入2 × ISO100端口，用于视线同轴布线。每个视距端口最多可占用37条UT085/UT034 SMA同轴线。
样品交换-辅助插入快速样品交换与底部加载器。与样品冰球的样品对接站一起，有多达28条同轴线的空间，直接安装到次要插入和四个直流织机的空间，在每个板上热化。
定制二次插入- 117 × 252毫米的板空间可以是一个完全可定制的解决方案，以适应实验接线和特定于每个客户的组件。指定的工程师将与设计团队和客户一起工作，以确保客户对设计满意。在制造过程中，通过将循环器和放大器等冷电子元件结合在一起，定制的二次插入元件可以在系统到达时立即运行。所有安装的硬件和组件都是工厂安装的，如果组件有定义，则可以由最终用户安装。
次要插入可以在系统到达之前交付客户测试和配置，以减少安装和第一次实验数据采集之间的时间。
次要插入也可以购买在未来升级您的系统接线和兼容的ProteoxMX和LX模型。
控件中安装或删除辅助插入项的用户Proteox系统中，牛津仪器公司提供提升解决方案，以确保安全执行该过程。狗万正网地址SI升降机适配器连接到商用升降机。升降机还可以安装一个适配器，用于处理尾端部分和超导磁体。
各种低噪音工厂组件可以单独购买，添加到您现有的产品中，或集成到Proteox产品系列的定制二级插入件中。这些组件可以在线集成，以最大限度地提高同轴线的空间。
支架安装多达四个组件在线和定制支架，以适应客户配置可根据要求。
放大器:
隔离器(屏蔽和非屏蔽):
循环器(屏蔽和非屏蔽):
其他LNF和指定组件可根据要求提供。
