WDS应万博电脑网页版登录用程序

金属和合金

金属中不同元素的元素组成和分离可以极大地影响物理金属的性能和行为。Aztecwave可以习惯测量并量化光和微量元素在金属中，用EDS准确量化更具挑战性。这可以与主要元素（通过EDS或WDS）的分析一起进行。一些申请示例包括：

含钼钢中硫的水平
硼化物和碳化物夹杂物中硼和碳的浓度
金属基质中的光元素（例如硼，碳和氮）的痕量水平
痕量元素浓度的变化，例如磷和钴在大样品区域上，可用于研究钢中的微分离
合金中钨和钒等元素的分析。例如，在研究TI6AL4V合金时，Ti和V在EDS频谱中具有峰值重叠。由于WDS提供的能量分辨率大约比EDS好10倍，因此可以区分重叠的Ti和V峰，并且可以更准确地确定这些元素的浓度。

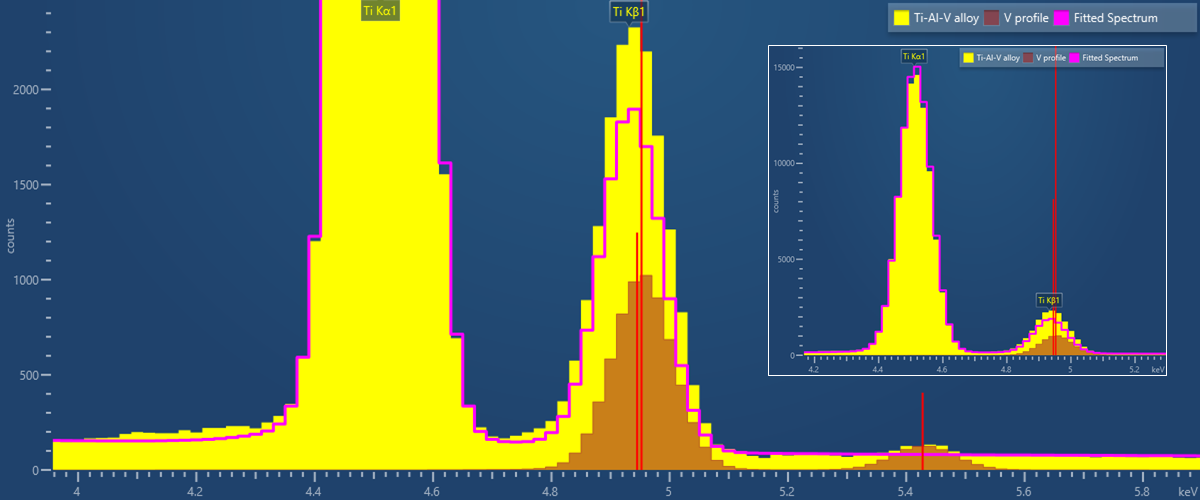

*从TI-6AL-4V合金收集的EDS光谱，显示了TiKβ（4.932 KEV）和V KA（4.952 KEV）线之间观察到的重叠。

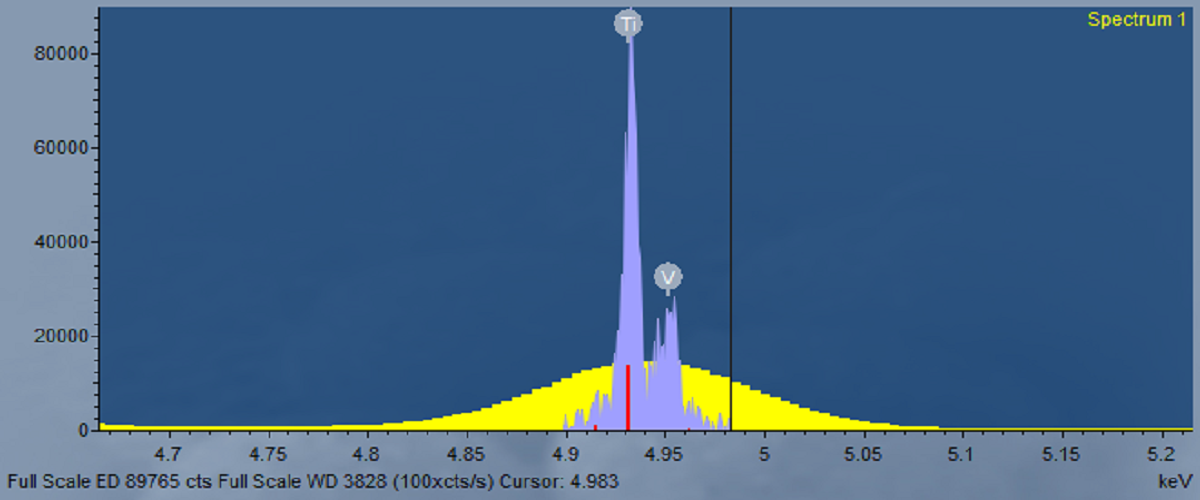

*使用波WDS光谱仪在TI-6AL-4V合金上进行WDS能量扫描，显示出不同的TiKβ和V KA峰（紫色）。EDS频谱显示在背景（黄色）中以进行比较。

在这里，我们提供了一些使用Aztecwave的不锈钢收集的数据。这些测量是用最大最大100毫米进行的²EDS检测器和波WDS光谱仪。使用20kV的加速电压进行了组合的EDS-WDS分析。通过EDS测量不锈钢中的主要成分元素，痕量成分的浓度：CO和P，通过WDS测量。如数据表中所示，测得的和已发布的组合物之间有很好的匹配。

EDS-WDS结果

元素	fe/cr/ni	si	Mn	p	co	ti	全部的
已发布的参考值（wt。％）	-	0.59	0.90	0.011	0.022	0.30	-
使用的技术	eds	eds	eds	WDS	WDS	eds	-
平均（wt。％）		0.614	0.961	0.009	0.021	0.303	101.036
1σ		0.027	0.077	0.002	0.003	0.262	0.464
＃分析点		6	6	6	4	6	6

表：使用Aztecwave的已知组合物的不锈钢获得的定量，联合EDS-WDS结果。

地质，岩石学和采矿

在地质研究，行星研究，自然危害监测，矿物勘探和采矿领域，确定矿物和岩石中的次要元素浓度和痕量元素浓度很重要。岩石和矿物质中存在的未成年人和微量元素可以提供有关其起源，进化，年龄以及它们是否在经济上重要的信息。Aztecwave可用于测量存在于过低的浓度中存在的元素，无法使用EDS准确测量，或者在存在不同元素的X射线能量线之间重叠。一些具体示例包括：

分析次要元素和微量元素浓度在火山岩中存在的矿物质中，提供了有关结晶和喷发过程的信息，例如SR浓度从斜长石晶晶中的核心变化的变化。
决定稀土元素（REE）浓度在矿物质等矿物质中。REE具有多个峰重叠，并且可以以微量量发生，因此仅使用EDS就难以测量它们。WDS提供的能量分辨率和峰值与背景比的增加可以准确地量化这些元素。

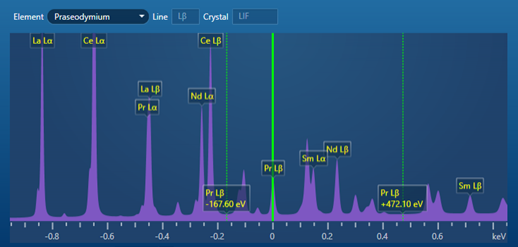

矿物质矿石的模拟WDS光谱，显示了稀土元素之间峰线重叠的高度出现。此特定的窗口显示了自动线和背景位置选择，在这种情况下，对于praseodymium，Aztecwave可用。在这种情况下，Aztecwave已自动选择测量PRLβ峰，以避免由LaLβ峰在PRLα峰上的重叠引起的不准确性。

分析白金组元素通常以低浓度存在
准确分析低水平在经济上重要的要素可以用来告知处理和生产
这无损和准确的组成分析稀有样品或尚未测量之前的（例如，陨石）
u-th-pb约会矿物质等矿物质。矿物质中存在的U，Th和Pb浓度的准确和定量确定可用于根据U和TH放射性衰减方案计算结晶年龄。

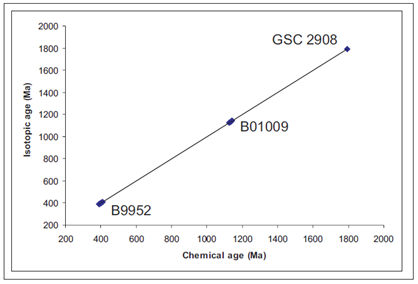

这是对独居石（由SEM-WDS确定）和同位素年龄（由虾和TIMS确定）的U-TH-PB化学年龄的比较，显示了由不同技术确定的年龄之间的良好相关性。Slagstad（2006）的图像。

此处提供了使用SEM-WDS确定未知独居谷物的年龄的一个示例。使用波WDS光谱仪测量U，Th和Pb浓度。使用20kV的加速电压和49.5 Na的束电流进行分析。总体分析时间仅为2个小时以上，这段时间主要由u上的长峰值和背景计数组成，在该特定的独居石晶粒中，浓度低于0.01 wt。％。WDS计数时间和结果显示在下面的数据表中。

WDS分析条件和结果

元素	信号类型	线	WDS Peak Live Time（S）	背景时间（s）（x2）	wt％	wt％sigma	标准
pb	WDS	Mα	25	15	0.225	0.032	Mac 9613 -PBTE
Th	WDS	Mα	5	5	3.345	0.117	块E -TH
你	WDS	Mβ	2885	2510	0.0029	0.0022	E -Brannerite块

*表：使用Aztecwave从未知的独居石晶粒获得的U，Th和Pb的WDS分析条件和定量结果。

这些结果，特别是测量的PB浓度，产生1385 MA的年龄（即百万年历史）对于使用Montel等人的方程式时，对于这种特殊的独居石晶粒。（1996）。因此，新一代波WDS光谱仪和Aztecwave可能会证明独居石的U-TH-PB年龄标准可能是可能的。

电子和半导体

在关键组件的开发和制造中准确的组成信息是必需的，仅通过EDS分析就无法实现置信度。WD提供所需的灵敏度和解决方案的一些特定示例包括：

焊料中锑和锡的浓度
确定粘结线的组成，特别是在低浓度下可能存在的铂组元素的水平
量化磁性材料中元素的痕量水平
研究硅晶片中掺杂剂的组成

产生和存储

在开发新的能源生产和存储材料以及在组件的生产和维护中，需要用一个元素组成来确定高准确性。此信息继续为未来的方向提供信息，并确保质量控制和安全。一些特定的示例，其中WD可以达到所需的准确性，包括：

确定玻璃或陶瓷材料中存在的许多微量元素的浓度核废料存储
确定锆氧化锆中的低浓度hafnium，其中这两个元素的X射线线之间存在重叠

取证和环境

获得可靠且可重现的法医证据对于确保在法院进行审查至关重要。从枪声残留到土壤和矿物质，需要在广泛的取证样本上进行组成信息。可以使用SEM和X射线微分析技术（例如EDS，WDS）无损地获得此信息。当关键元素以低浓度存在并且EDS无法产生足够准确的结果，或者在存在元素的情况下存在不确定性时，WDS可以提供所需的检测水平（许多元素<100ppm）。

在这里，我们提供了一些使用Aztecwave从已知成分玻璃收集的数据。这些测量是使用Ultim Max 100 mm进行的²EDS检测器，与最大+接口和波WDS光谱仪结合使用。使用20kV的加速电压和82 Na的束电流进行了组合的EDS-WDS分析。使用WDS测量次要/微量元件（Mg，S，Ti，Fe，AS和BA）组成，并通过EDS确定主要元素。在对玻璃样品进行定量分析之前，已已知的纯元素和简单化合物作为WDS标准品测量。AZTEC软件中提供的内置工厂标准用于EDS。如下表所示，好匹配在测量和已发表的组成之间观察到。

WDS分析条件和结果

元素	o	NA	毫克	al	si	s	k	CA	ti	铁	作为	ba	全部的
玻璃参考（wt。％）	46.1	9.44	0.16	1.46	33.22	0.05	1.67	7.64	0.008	0.03	0.02	0.11	99.9
技术	加州	eds	WDS	eds	eds	WDS	eds	eds	WDS	WDS	WDS	WDS	-
WDS Peak Live Time（S）			10			30			150	150	150	50
平均（wt。％）	46.02	8.86	0.154	1.51	33.46	0.033	1.58	7.43	0.008	0.028	0.020	0.085	99.2
1σ	0.08	0.09	0.004	0.03	0.06	0.002	0.01	0.07	0.001	0.001	0.001	0.011	0.2

*表：使用Aztecwave的已知组成玻璃标准获得的定量，组合的EDS-WDS结果。氧气已经通过化学计量法计算。

参考

Slagstad，T.R.O.N.D.，2006年。Ronazite的化学（U – TH – PB）：LEO 1450VP扫描电子显微镜的分析方案和挪威Rogaland和Finnmark的示例。Ngu-Bulletin，443，第11-18页
Jean-Marc Montel，S.F.，Veschambre，M。和Nicollet，C.，1996年。《单唑的电子微探针》。化学地质学，131，第37-53页
