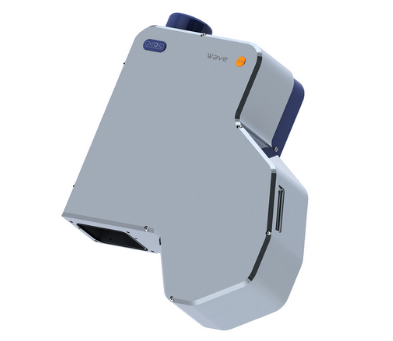

波能谱仪

AZtecWave结合了WDS的独特功能解决x射线峰值量化微量元素具有EDS的速度和灵活性。它使用了具有扫描电镜最高光谱分辨率的Wave WDS光谱仪,以确保更多的重叠可以被分辨,并可以实现较低的检测限。Ultim Max与Wave结合,形成了世界上性能最高的微分析系统,是唯一能够在高计数率下提供最高精度的EDS检测器。

  • 完全聚焦波谱仪与罗兰圆几何和弯曲晶体

  • 出色的光谱分辨率,完全分辨最紧密间隔的x射线线

  • 较高的峰本比意味着检测限低于100ppm

  • 电动计数器入口狭缝优化分辨率和峰值背景

  • 倾斜几何快速,可重复,易于样品定位


要求定价添加到报价表中

AZtecWave使用完全聚焦波谱仪与罗兰圆几何和弯曲晶体

  • 较高的峰本比意味着许多元素的检测限通常可以达到低于100ppm
  • 电动计数器入口狭缝优化分辨率和峰值背景为每一条x射线线
  • 优化范围更广的能源使用更高的能量线更准确的定量结果
  • 独特的双计数器系列使用Ar-CH4优化的轻元素和Xe优化的高能量收集
  • 倾斜几何,快速,可重复和容易的样品定位
  • 光谱仪迷你视图和模拟显示光谱仪的位置和设置在任何时候
  • 出色的光谱分辨率,完全解决最密集的x射线线,这意味着最具挑战性的问题很容易解决
    • 光谱分辨率
    • 梅花鹿< 2电动汽车
    • FeKa < 25的电动车
高分辨率的SEM-WDS可用于分离紧密间隔线,如S Kα = 2.307 keV和Mo Lα = 2.293 keV。

罗兰圆几何

Rowland_circle_Geometry

该波谱仪在扫描电子显微镜上使用了独特的WDS几何形状。对于这种几何形状,样品、衍射晶体和计数器必须被放置在罗兰圆上

  • 样品与晶体、计数器与晶体之间的距离必须相同
  • 弯曲和研磨晶体用于获得最佳分辨率
  • 不要求易碎的光学,缓慢的机械对准或传输损失的更高的能量线
  • 这种独特的几何结构适用于所有能量,并在SEM上提供真实的WDS光谱分辨率
  • 对所有能量进行优化,这意味着最佳的x射线线总是可以用于分析
  • 所有公共重叠元素线分离,包括过渡金属K线
  • 在较短的采集时间内,具有较低的束电流的最低检测限

WDS硬件- W1电子波谱仪
几何 完全聚焦罗兰圈
量化 波500 - 0.17- 10.84 keV B (5) to PU (94) |
光谱分辨率 SiKα <2eV | FeKα <25eV
检出限 SiKα - 9ppm | FeKα - 15ppm
x射线计数器 P10 (Ar-CH4) Flow and Xe Sealed
电动闸阀显微镜 标准

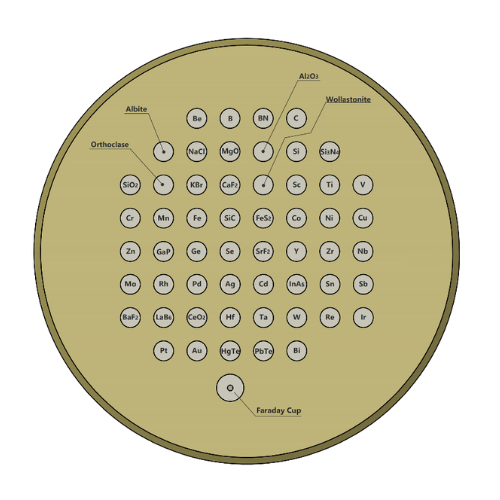

WDS和EDS定量分析的高质量参考标准

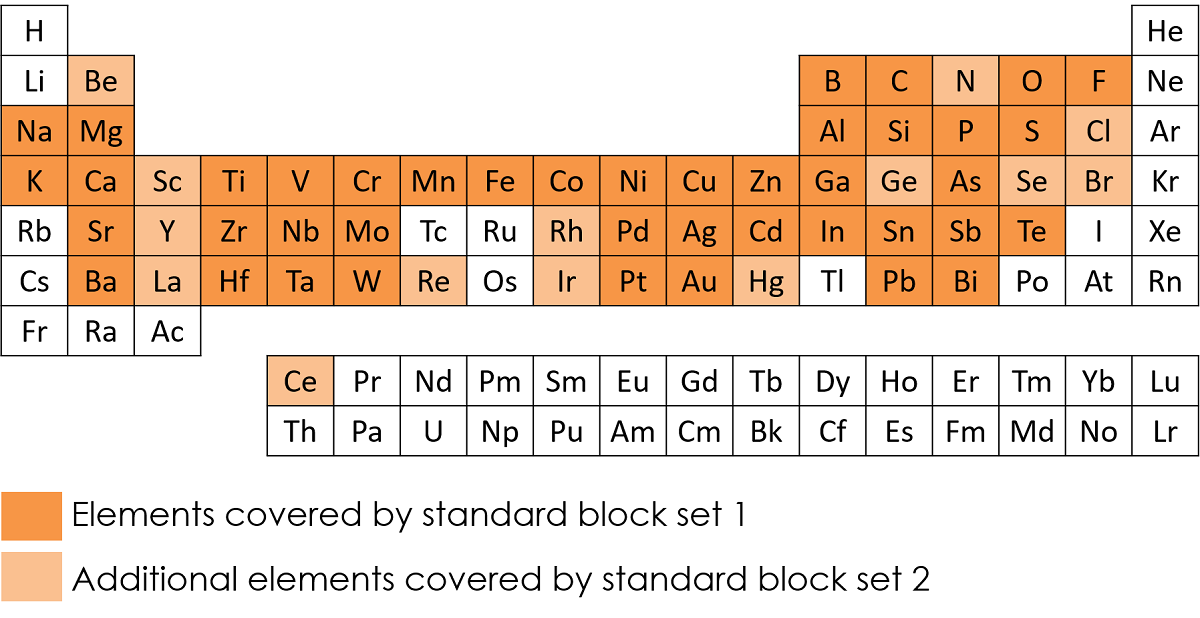

  • 可在37标准(42个元素),和55标准(56个元素)块
  • 所有标准均提供分析证明
  • 标准块包括一个法拉第杯,用于精确测量束电流
  • 所有标准块由Micro-Analysis Consultants Ltd为牛津仪器狗万正网地址制造

标准化
标准化

当使用非常高的束电流时,Max+界面优化EDS

Max +开放 新轮色键 新的波束电流范围最大+

Max+界面具有不同尺寸的孔径,用于在非常高的束电流下降低EDS探测器的x射线计数率

  • 最佳的EDS性能总是达到,因此分析可以优化为WDS检测
  • 具有Max+的大面积EDS Ultim Max探测器适用于从低束电流EDS纳米分析到复合EDS和WDS微分析的所有应用万博电脑网页版登录
  • 阿兹特克波浪总是能给出准确的答案

WDS的详细申请万博电脑网页版登录

波长色散光谱(WDS)适用于需要固体样品定量组成结果的应用,特别是需要准确测定微量和微量元素浓度的应用。万博电脑网页版登录应用实例存在于广泛的领域,包括冶金、地质、电子、半导体、取证以及能源生产和存储。通过AZtecWave将WDS与EDS分析相结合,提供了一个多功能的系统,用于扫描电镜中的无损成分分析。

发现详细的应用示例万博电脑网页版登录
