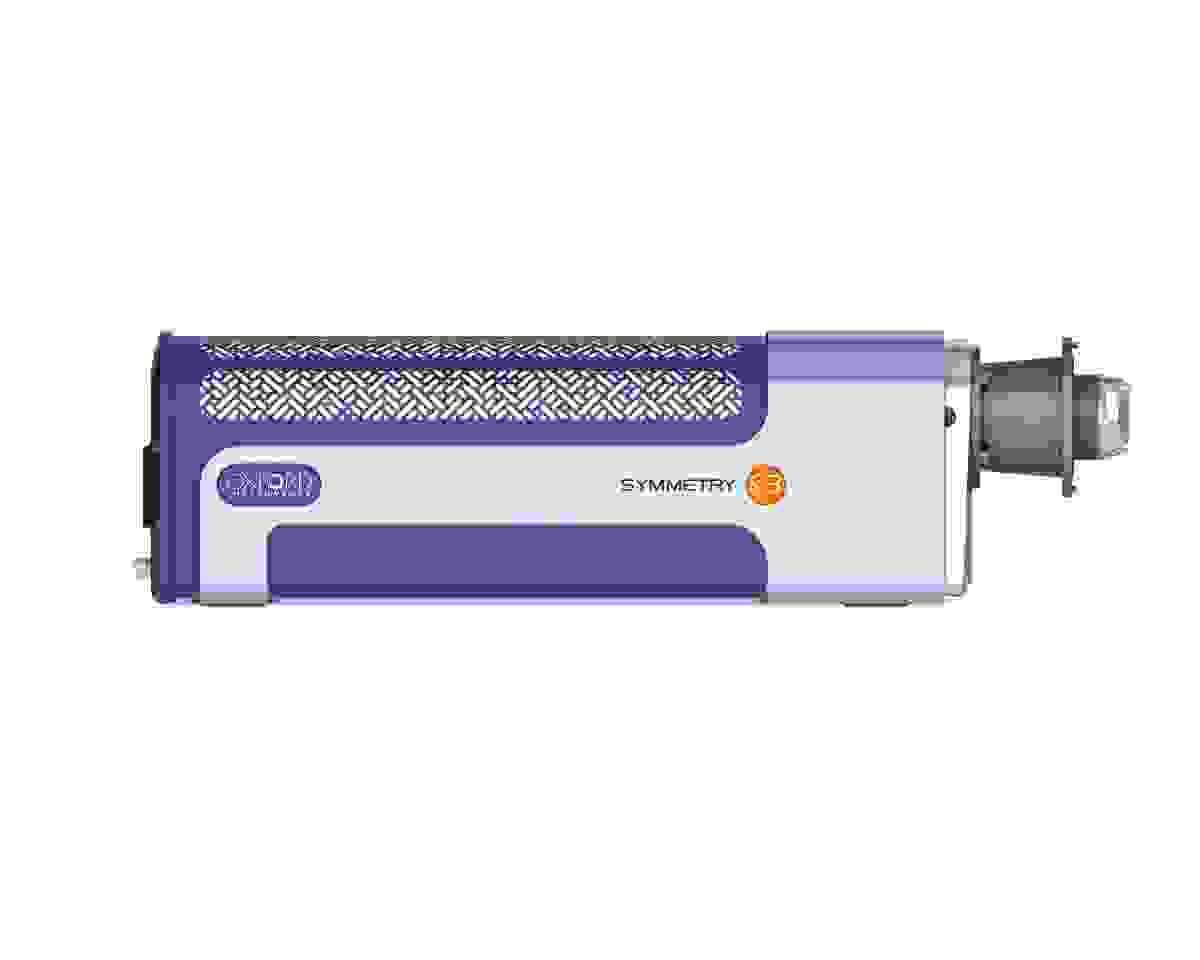

对称®S3

对称S3是市场上唯一真正的一体化EBSD探测器，基于革命性的对称探测器，世界上第一个使用先进CMOS技术的EBSD探测器。所有EBSD应用程序的卓越性能与易用性和一系列创新设计功能相结合。万博电脑网页版登录亮点包括:

  • 在156 x 128像素EBSD模式分辨率下，保证超过5700 pps的索引速度

  • 1244 x 1024像素分辨率-理想的高角度分辨率(HR) EBSD

  • 具有亚像素畸变的独特光纤耦合

  • 极高的灵敏度，有利于所有类型的分析

  • 软件控制探测器倾斜


要求定价添加到报价列表

对称S3

Symmetry S3使用定制的CMOS传感器和光纤来解锁速度、灵敏度和衍射模式细节的独特而强大的组合。S3与AZtec软件相结合，可在所有材料和所有测量中提供出色的性能。Symmetry S3的最高分析速度超过5700秒，可以在几秒钟内完成纹理和晶粒尺寸的表征，但这并不需要大光束电流或牺牲图案分辨率。这意味着即使在具有挑战性的真实样品(如多相轻金属合金或变形钢)上也可以实现这些高速度。

此外，Symmetry S3可以收集无失真、百万像素分辨率的EBSPs，用于详细的应变和相分析。这是一款适合所有应用的探测器，通过软件控制倾斜(动态校准)和独万博电脑网页版登录特的接近传感器等创新功能增强。

当EBSD检测器没有妥协时，就没有应用程序是您无法达到的。

对称S3探测器具有出色的性能加上易于使用，使其成为所有EBSD应用程序的理想探测器:万博电脑网页版登录

  • 保证索引速度每秒> 5700个模式(pps)
  • 光纤镜头提供无与伦比的灵敏度
  • 最高灵敏度> 1000 pps / nA
  • 156 x 128像素分辨率在最高速度
  • 全百万像素分辨率(1244 x 1024)模式-理想的高角度分辨率(HR) ebsd应变分析
  • 亚像素失真，确保角精度低于0.05°
  • 软件控制倾斜界面加上自动校准-完美的定位和索引的所有样本尺寸和几何形状
  • 独特的接近传感器-在发生碰撞之前检测潜在的碰撞，并自动将探测器移动到安全位置
  • 五个集成的预测探测器(可选)，提供全彩互补通道对比和原子序数对比图像。
  • 波纹管SEM接口，保持显微镜的真空完整性
  • 简单直观的检测器设置，确保每次的最佳结果

对称S3探测器的性能由强大的AZtecHKL采集平台实现，由最快和最现代的EBSD数据处理软件AZtecCrystal备份。下面的比较表将帮助您选择最好的软件包，以交付所需的灵活性和功能。

功能 描述 AZtecHKL AZtecHKL AZtecHKL
标准 先进的 专家
AZtec EBSD映射 点分析，线扫描和地图 ✔ ✔ ✔
再分析 用存储的模式重新处理数据集 ✔ ✔ ✔
阿兹特克的协同作用 完全集成了牛津仪器EDS和EBSD狗万正网地址系统，同时EDS和EBSD地图/线扫描 ✔ ✔ ✔
阿兹特克PhaseID 结合EDS和EBSD数据识别未知相 ✔ ✔ ✔
阿兹特克图像配准 注册并使用图像进行样本导航 ✔ ✔ ✔
跆拳道导航器 传输菊池衍射(TKD)专用工作流程 ✔ ✔ ✔
AZtec数据分析 数据清理，颗粒检测和尺寸分析，地图编辑器 ✔ ✔ ✔
AZtecCrystalStandard 现代，独立的EBSD数据处理软件包括地图，极/反极图，odf和颗粒分析 ✔ ✔ ✔
阿兹特克TruPhase 利用EDS实时鉴别相似晶体结构 O ✔ ✔
阿兹特克自动锁 预测和反应样品漂移校正 O ✔ ✔
颜色的女性性功能障碍 方向图像的彩色可视化使用预测探测器 O ✔ ✔
伪对称 解决了材料的方向测量，不同的方向传递类似的ebsp O ✔ ✔
AZtecHKL钢 重新分类相分离工具和专用钢相数据库 O ✔ ✔
AZtecCrystal先进 全面的独立数据处理包，包括材料特性，母晶粒重建和高级位错分析 O ✔ ✔
AZtecCrystal MapSweeper 基于模式模拟和模式匹配例程的数据集增强工具 O O ✔
阿兹特克大面积测绘 获取并缝合多个字段，以表征大样本区域 O O ✔
阿兹特克MapQueue 计划多次实验的获取 O O ✔
CIF进口 导入晶体信息文件相位定义 O O ✔
磁场校正 纠正从浸没镜头场EBSD模式失真 O O O
阿兹特克3 d 在兼容的fib - sem上自动获取3D数据集 ✘ O O

O:可选

对称S3飞行器
博客:EBSD:第一次看你的样本
博客:EBSD -经历变化
博客:用STEM-EDS和透射菊池衍射(TKD)表征纳米沉淀物
光纤光学和灵敏度
直接与间接电子背散射衍射(EBSD)探测器

使用对称的应用说明

EBSD对金属粉末微观结构的表征

我们演示了如何使用最新的高速对称EBSD探测器收集的EBSD数据有效地描述气雾化铜粉。

下载
用EBSD表征NCM正极材料

探索EBSD如何用于从NCM(镍，钴，锰)正极材料中获得晶粒尺寸和纹理信息。通过在电池寿命的不同阶段表征和比较不同正极材料的样品，有可能将性能与微观结构联系起来，并提高对如何优化材料的理解。

下载
利用EBSD和EDS联合测定岩石的变质史

重建岩石的变质演化过程往往依赖于识别只在特定温度和压力下稳定的关键矿物。结合EBSD和EDS分析，可以比传统技术进行更严格的相识别，还可以深入了解岩石的变形和化学历史。

下载
用高温EBSD直接观测相变

了解牛津仪器CMOS EBSD探测器系列的新型荧光屏，该探测器使用光学干涉滤波器在高狗万正网地址温EBSD实验期间屏蔽红外信号。这项新技术能够更快、更灵敏地分析高温下原位测量的微观结构变化。

下载

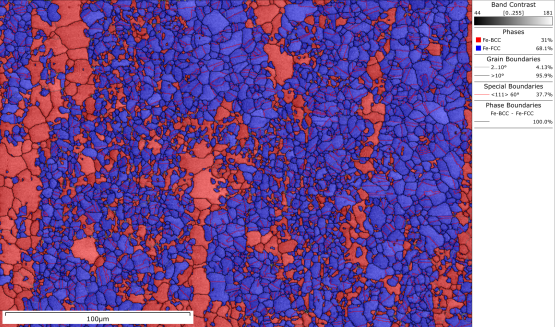

双相钢样品的晶粒尺寸图，按照国际标准在36秒内收集

使用AZtec的精细化精度索引收集的变形Ni晶粒的KAM地图

变形镍样品的晶粒相对取向偏差图，收集于5763 pps

使用S3的预测器探测器收集镍样品的方向对比图像

来自钢样品的全分辨率EBSP，适合HR-EBSD应变分析

对称S3光纤耦合CMOS EBSD检测器

对称性S3演示

观看上一代的演示，all-in-one EBSD检测器Symmetry S3。

没有限制的EBSD…

在2020年M&M虚拟会议上，我们的重点报道会议现场录制。在本次会议上，专家Dr. Pat Trimby介绍了上一代Symmetry S2光纤耦合EBSD探测器。

观看时间:30分钟

万博电脑网页版登录

Symmetry S3结合了极高的速度、灵敏度和多功能性，使其成为唯一可以覆盖所有应用领域的EBSD检测器。这包括:

材料性能的快速质量控制

  • Symmetry S3的最大分析速度为>5700 pps，可以在几秒钟内测量关键样本属性
  • 在这里，双相不锈钢的晶粒尺寸根据ASTM E2627标准在不到40秒的时间内进行了分析，测量了> 2000个晶粒。
  • 同样，快速表征纹理和相位分数使Symmetry S3成为质量控制和高样品吞吐量应用的理想选择万博电脑网页版登录
  • 高速分析可以在大范围的材料上完成，只需使用中等的束流(例如~20 nA)。

光束敏感样品的高速分析

  • 对称S3探测器内独特的光纤透镜提供无与伦比的灵敏度，不仅确保来自光束敏感材料的优秀数据，而且在所有样品类型上都具有性能优势
  • 这里有一个石英(SiO2)岩石样品已在12分钟内以1900秒/秒的速度进行有效分析，仅使用中等电流
  • 对称S3的灵敏度确保您在所有应用程序中利用检测器的异常速度，提供显著的吞吐量优势万博电脑网页版登录

应变样品的详细分析

  • 为了有效地表征应变，具有百万像素分辨率和最小失真的探测器是必不可少的
  • 对称S3是唯一能满足这些标准的探测器-完整的1244 x 1024像素衍射模式是高角度分辨率(HR) EBSD的理想选择，每个探测器都保证亚像素失真
  • 这个例子展示了高质量的EBSPs加上AZtec的精细化精度索引模式可以在应变Ni样品中表征位错细胞

任何样本量的分析

  • 使用传统的EBSD探测器很难分析大样本，因为它们需要在SEM的长工作距离(WD)下进行分析，这影响了标准EBSD几何结构
  • 对称S3，其软件控制的倾斜，可以定位在每个样品类型的理想几何形状，从TEM薄片到厘米尺度的样品(如原位测试样品或地质薄片)
  • 该图显示了来自大型力学测试Ti64合金样品的EBSD数据，其中晶粒取向数据用于计算加载方向上的杨氏模量
