对称S2®

Symmetry S2是市场上唯一一款真正的一体机EBSD检测器,基于革命性的Symmetry检测器,世界上第一个采用先进CMOS技术的EBSD检测器。所有EBSD应用程序的优异性能与易用性和一系列创新设计功能相结合。万博电脑网页版登录亮点包括:

  • 保证索引速度超过4500 pps

  • 1244 x 1024像素分辨率-理想的高角度分辨率(HR) EBSD

  • 独特的光纤耦合,具有子像素失真

  • 极端敏感性,有益于所有类型的分析

  • 软件控制探测器倾斜


要求定价添加报价列表

对称S2

Symmetry S2使用定制的CMOS传感器和光纤来解锁速度、灵敏度和衍射图案细节的独特而强大的组合。Symmetry S2与AZtec软件相结合,可在所有材料和所有测量中提供卓越的性能。对称S2的最高分析速度超过4500 pps,可在几秒钟内实现纹理和晶粒尺寸表征,但这不需要高束流或牺牲图案分辨率。这意味着,即使在具有挑战性的真实样品(如多相轻金属合金或变形钢)上,也可以实现这些高速。

此外,Symmetry S2可以收集无失真、百万像素分辨率的EBSP,用于详细的应变和相位分析。这是一种适合所有应用的探测器,通过软件控制倾斜(带动态校准)和独特的接近传感器等创新功能增强。万博电脑网页版登录

当EBSD探测器没有折衷方案时,您就无法使用任何应用程序。

Symmetry S2探测器具有卓越的性能和易用性,是所有EBSD应用的理想探测器:万博电脑网页版登录

  • 保证索引速度> 4500模式每秒(pps)
  • 光纤透镜提供无与伦比的灵敏度
  • 最高敏感性> 800 pps / na
  • 最高速度156 x 88像素分辨率
  • 全百万像素分辨率(1244 x 1024)模式 - 适用于高角度分辨率(HR)-eBSD应变分析
  • 子像素失真,确保在0.05°以下的角度精度
  • 软件控制倾斜接口与自动校准-完美的定位和索引的所有样品大小和几何形状
  • 独特的接近传感器 - 在发生潜在的碰撞并自动将探测器移动到安全位置之前
  • 五个集成的前置经探测器(可选),提供全彩互补通道对比和原子数对比图像。
  • 波纹管SEM接口,保持显微镜的真空完整性
  • 简单直观的探测器设置,每次都确保最佳结果

Symmetry S2探测器的性能由功能强大的AZtecHKL采集平台实现,该平台由最快、最现代的EBSD数据处理软件AZtecCrystal支持。下面的对照表将帮助您选择最佳软件包,以提供所需的灵活性和功能。

功能 描述 阿兹特克勒 阿兹特克勒 阿兹特克勒
标准 先进的 自动化
阿兹特克EBSD映射 点分析,线扫描和地图
再分析 具有存储模式的重新处理数据集
阿兹特克协同效应 将Oxford Instrumen狗万正网地址ts EDS和EBSD系统与同步EDS和EBSD地图/线扫描完全集成
阿兹特克PhaseID 结合EDS和EBSD数据识别未知相位
阿兹特克的数据分析 数据清洁,晶粒检测和大小分析,地图编辑器
阿兹特克晶体标准 现代、独立的EBSD数据处理软件,包括地图、极图/反极图和粒度分析
阿兹特克TruPhase 利用EDS对类似晶体结构进行实时鉴别 O.
阿兹特克自动锁 预测性和反应性样本漂移校正 O.
颜色的女性性功能障碍 方位和Z对比度图像的彩色可视化 O.
伪对称 解决不同方向提供相似EBSP的材质中的方向测量问题 O.
Aztechkl钢铁 用于相分离和专用钢相数据库的重新分类相工具 O.
azteccrystal高级 综合独立数据处理包,包括ODF,材料属性和高级分类工具 O.
阿兹特克大面积测绘 获取并针缝合多个字段以表征大型示例区域 O. O.
阿兹特克图像配准 注册并使用图像进行样本导航 O. O.
Aztec MapQueue. 多个实验的进度获取 O. O.
CIF进口 为阶段定义导入晶体信息文件 O. O.
磁场校正 修正浸没透镜场的EBSD图形失真 O. O. O.
阿兹特克3 d 自动获取兼容的FIB-SEM上的3D数据集 O. O.

O:可选

使用对称的应用注意事项

基于对称性的卤化铅钙钛矿的EBSD分析

甲基丙铵卤化物(MalH)是用于太阳能电池,LED,激光器和光电探测器的有机晶体化合物。最近对EBSD探测器的改进现在允许它们表征晶粒尺寸和纹理。

下载
马氏体钢的高分辨率EBSD映射

传统上,用EBSD测量马氏体组织具有挑战性。在这里,对称性提供的灵敏度和图案细节,使马氏体不锈钢的优异结果。

下载
高灵敏度EBSD探测器

基于CMOS的EBSD探测器能够更快、更灵敏地分析样品。灵敏度与全系统效率或探测量子效率(DQE)有关。

下载
为什么高灵敏度是开启基于cmos的EBSD探测器功率的关键

基于CMOS的EBSD探测器能够更快、更灵敏地分析样品。

下载

对称S2示范

观看我们最新演示的唯一一体机EBSD探测器Symmetry S2。


EBSD没有限制…

从我们的Spotlight会议中录制了Live,在虚拟会议上M&M 2020。在本次会议上,专家Pat Trimby博士推出了新的对称S2光纤耦合EBSD检测器。

观看时间:30分钟

万博电脑网页版登录

Symmetry S2结合了极高的速度、灵敏度和多功能性,使其成为唯一可以覆盖所有应用领域的EBSD探测器。这包括:

材料特性的快速控制

  • 对称S2的最大分析速度> 4500 PPS可以在几秒钟内测量关键样本属性
  • 在这里,双相不锈钢的晶粒尺寸已分析ASTM E2627标准在不到80秒,测量> 2000晶粒。
  • 类似地,纹理和相位级分的快速表征使得对称S2是质量控制和高样本吞吐量应用的理想选择万博电脑网页版登录
  • 高速分析可以在广泛的材料上完成,仅使用适度的梁电流(16.4 NA)

束流敏感样品的高速分析

  • 对称S2检测器内的独特光纤镜头可提供无与伦比的灵敏度,确保不仅可以从光束敏感材料的优异数据,而是对所有样品类型的性能效益

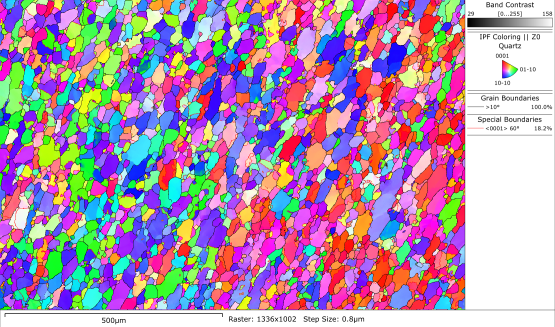

  • 这是石英(SiO)2)仅在1900 pps的12分钟内有效地分析了岩石样品,仅使用适度的光束电流
  • Symmetry S2的灵敏度确保您在所有应用中都能利用探测器的超常速度,提供显著的吞吐量优势万博电脑网页版登录

应变试样的详细分析

  • 为了有效地表征应变,具有百万像素分辨率和最小失真的检测器是必不可少的
  • 对称S2是唯一能够满足这些标准的探测器——完整的1244 x 1024像素衍射图案是高角度分辨率(HR) EBSD的理想选择,每个探测器都保证亚像素失真
  • 该示例显示了高质量EBSP与AZtec的精确分度模式相结合如何表征应变镍样品中的位错单元

分析任何样本大小

  • 使用传统EBSD检测器很难分析大样本,因为它们需要在SEM中进行长工作距离(WD)分析,这会影响标准EBSD几何结构
  • 对称S2具有其软件控制的倾斜,可以在每个样品类型的理想几何形状中定位,从TEM箔到CM型样本(例如原位测试样品或地质薄部分)

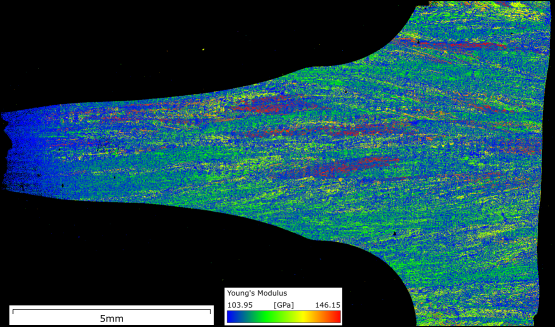

  • 该图显示了来自Ti64合金大力学测试样品的EBSD数据,晶粒取向数据用于计算加载方向的杨氏模量
