AZtecHKL
这本16页的小册子说明了为什么AZtec是市场上领先的EBSD分析平台。包括硬件和软件。
AZtec结合了Oxford狗万正网地址 Instruments对常规EBSD分析的实际客户需求的理解,以及推动EBSD前沿应用所需的灵活性和强大功能。万博电脑网页版登录
AZtec由市场领导者开发,拥有全球客户支持和40多年的纳米分析经验,可以满足纳米级分析越来越具有挑战性的要求。
快速而强大
使用方便
灵活的
创新

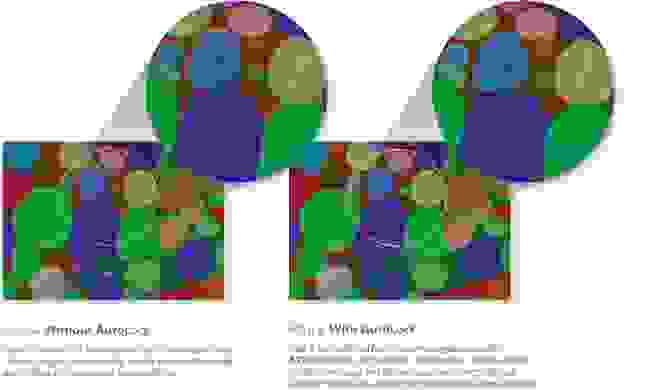

AZtec实现了一种智能波段检测例程,可以确定应该在索引中使用哪些被检测到的波段。

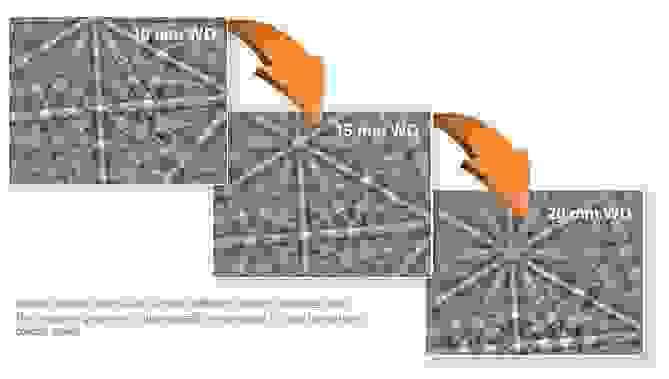

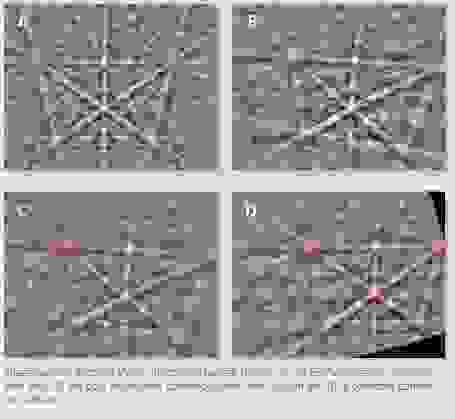

在某些应用中,来万博电脑网页版登录自SEM透镜的强磁场会扭曲电子背散射衍射模式。这种扭曲扭曲了菊池带,并改变了图案中心,但可以使用AZtec自动校正。

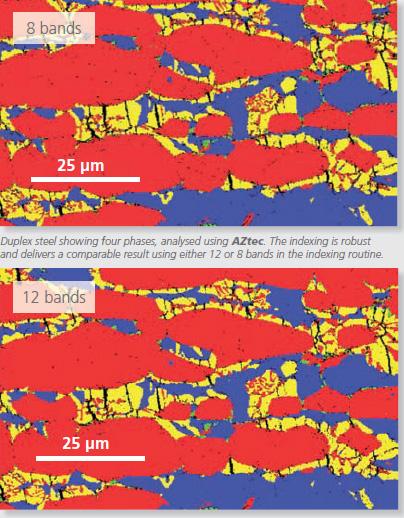

EBSD索引例程是实现准确结果的关键- AZtec使用了一种新方法,类索引。

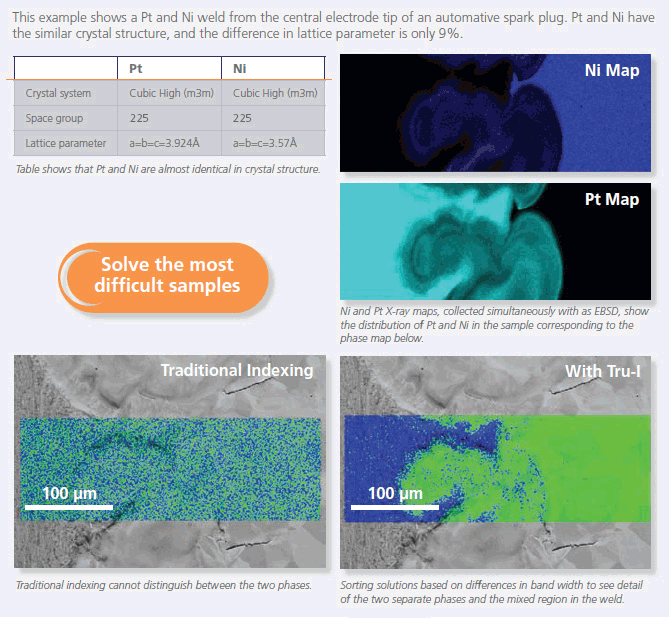

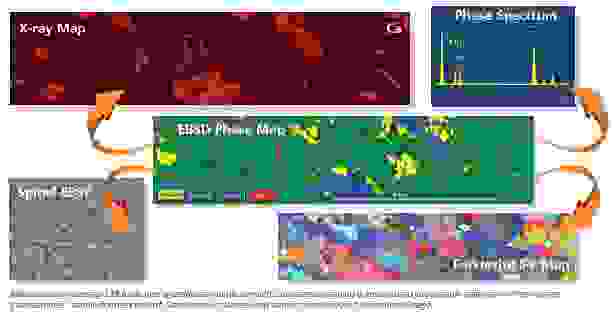

AZtec通过比较带宽正确识别具有相似晶体结构的相。

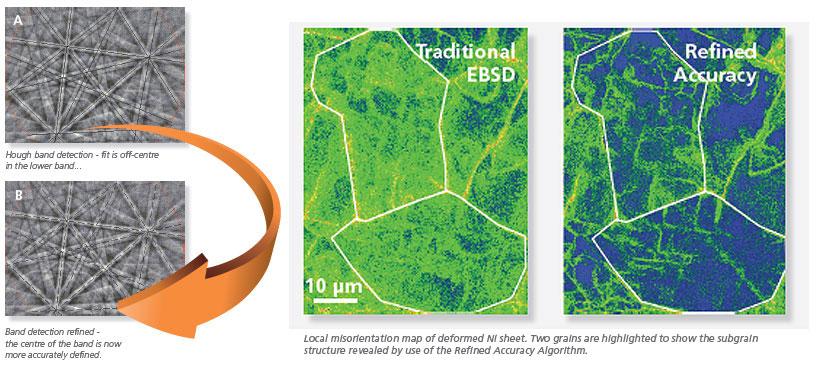

精细化精度算法

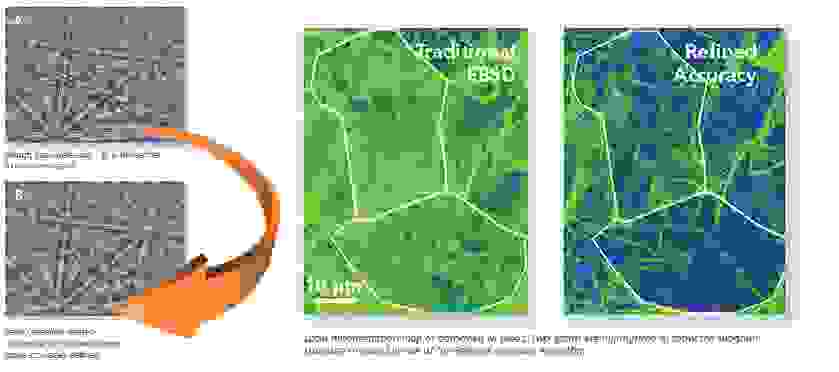

一个新的和创新的“精细化精度算法*”扩展了传统的EBSD分析,提供无与伦比的精度和细节水平…
阿兹特克精密精度提供:

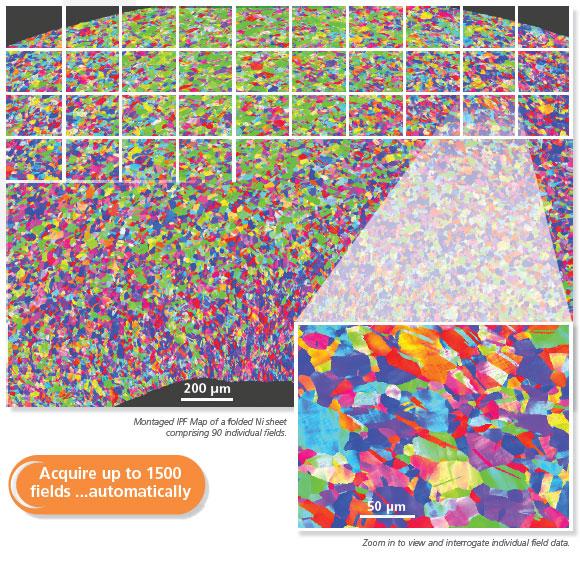

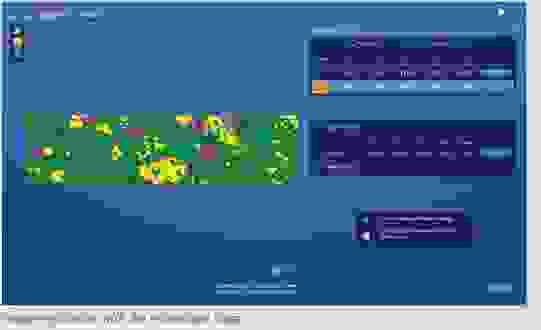

优化系统的数据采集比以往任何时候都更容易和更自动化
键盘锁
所有阿兹特克获得的图像都可以用于标本导航和在以后的日期重新定位-甚至在不同的显微镜上。

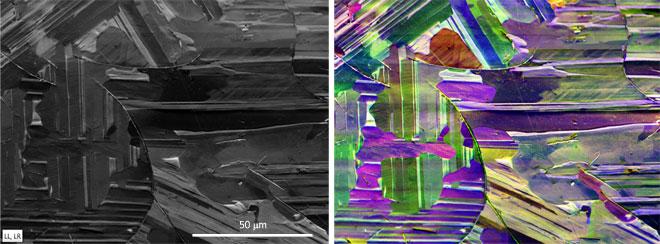

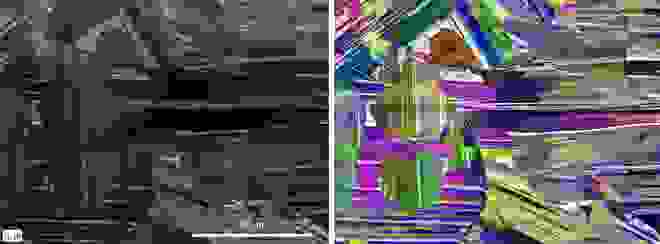

CMOS探测器可以合并多达5个预测器探测器二极管

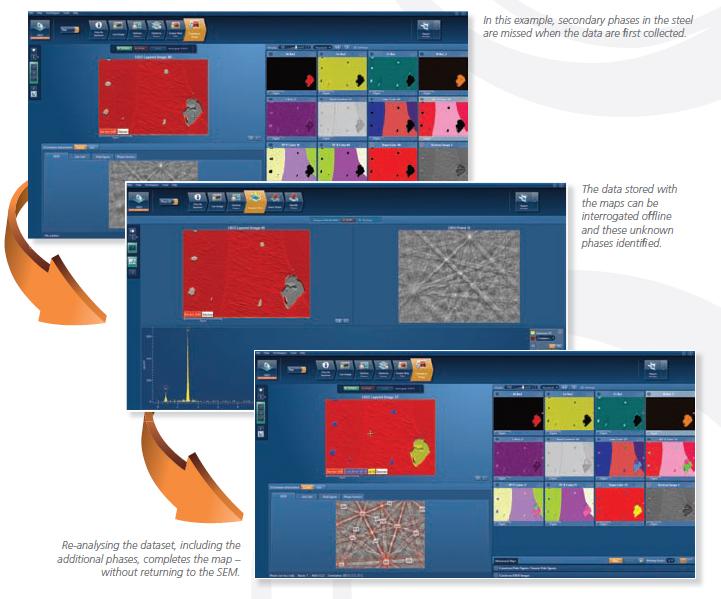

AZtecHKL再分析完全灵活:
尽管近年来技术有了重大发展,但传统的EBSD技术仍然受到模式源体积的限制,分辨率在25-100 nm之间。这不足以准确测量真正的纳米结构材料(平均晶粒尺寸低于100纳米)。

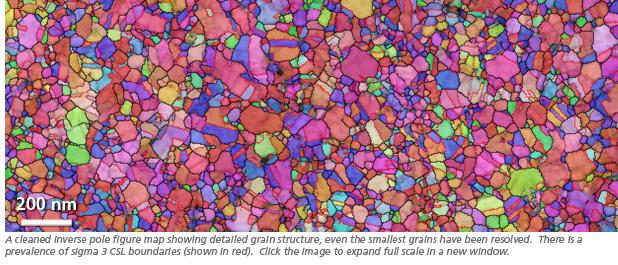

一种基于sem的衍射新方法已经出现。这种方法使用电子透明样品,再加上传统的EBSD硬件和软件。这种技术被称为透射EBSD (t-EBSD: Keller and Geiss, 2012)或SEM透射菊池衍射(TKD: Trimby, 2012),已被证明能够实现优于10nm的空间分辨率。
阿兹特克语的TKD
AZtecHKL包括一个专用的TKD导航仪,加上我们CMOS探测器范围的卓越灵敏度,始终提供高质量的TKD结果。有许多独特的以TKD为重点的创新,实现了从传统EBSD分析到TKD的瞬时切换:
