狗万正网地址牛津仪器OmniProbe低温提升选项将提升能力扩展到低温样品,包括那些通过高压冷冻制备的样品。
OmniProbe允许您快速、自信地工作,没有样本丢失的风险,简化了高级工作流和交付高吞吐量的提升。设计并优化了在FIB-SEM中制备TEM片层的方法th纳米机械手由压电电机和闭环控制提供可靠、可重复的性能。
我们的9thOmniProbe 400和350延续了长期以来作为FIB和SEM的最高性能操纵者的传统。使用紧凑的,端口安装设计与亚纳米压电电机,当前一代探头提供了一个稳定的平台,低振动,低漂移,并与我们直观的用户界面结合卓越的定位精度,其中运动方向校准的图像。
结果就是终极的提升和纳米操作解决方案:
优越的线性-线性度是探针尖端偏离所要求的运动方向的量度。在所有方向上沿直线运动的探头可以
直观的用户界面哪里的控制直接反映了电子图像中探针的运动
光滑的连续动作-薄片制备工作流程要求探头与样品进行物理接触并平稳运动,以确保这一过程不会有掉落或损坏样品的风险
精确的运动与存储位置
360°compucentric旋转保持探针尖端在显微镜视野范围内
原位提示改变允许快速更换探头针尖,且不排气,减少大气污染
稳定探测平台-稳定性是振动和漂移的结合。将样品附着到探针尖端是通过气体沉积过程完成的,这可能需要几分钟。在此过程中,针尖的任何漂移或振动都可能导致试样内部的应力或试样在其被切割自由点的突然运动
端口安装设计完全缩回腔内时,不使用,所以没有妥协,你的显微镜
低温提示用于生物样品、电池等。使用相同的工作流程,就像在室温下一样容易地取出低温样品
进行电气连接包括+/-10V电源,用于电压对比度成像
使用下面方便的比较表来帮助您为您的应用程序选择最佳的OmniProbe并比较规范。
规范 | OMNIPROBE | ||
低温 | OmniProbe 350 | OmniProbe 400 | |
线性 | 500海里 | 500海里 | 250海里 |
编码器的分辨率 | < 50纳米 | < 50纳米 | 10纳米 |
插入可重复性 | 15μm * | 5μm | 2μm |
最小速度 | 50 nm /秒 | 50 nm /秒 | 10 nm /秒 |
最大速度 | 250μm / s | 250μm / s | 500μm / s |
Compucentric旋转 | ✘ | ✘ | ✔ |
集成温度传感器 | ✔ | ✘ | ✘ |
应用程序 | |||
网站具体提升式 | ✔ | ✔ | ✔ |
建立过程 | P | P | ✔ |
发泄免费建立过程 | ✘ | ✘ | ✔ |
背面稀疏 | ✘ | ✘ | P |
原子探针层析成像样品制备 | P | P | ✔ |
低温liftout | ✔ | ✘ | ✘ |
电压对比成像 | ✘ | ✔ | ✔ |
电荷中和 | ✔ | ✔ | ✔ |
剑尖分析 | ✘ | ✘ | ✔ |
EBIC测量 | ✘ | O | O |
EBAC测量 | ✘ | O | O |
原位提示改变 | ✘ | O | ✔ |
P:需要一个OmniPivot支架O:可选*在恒定温度下

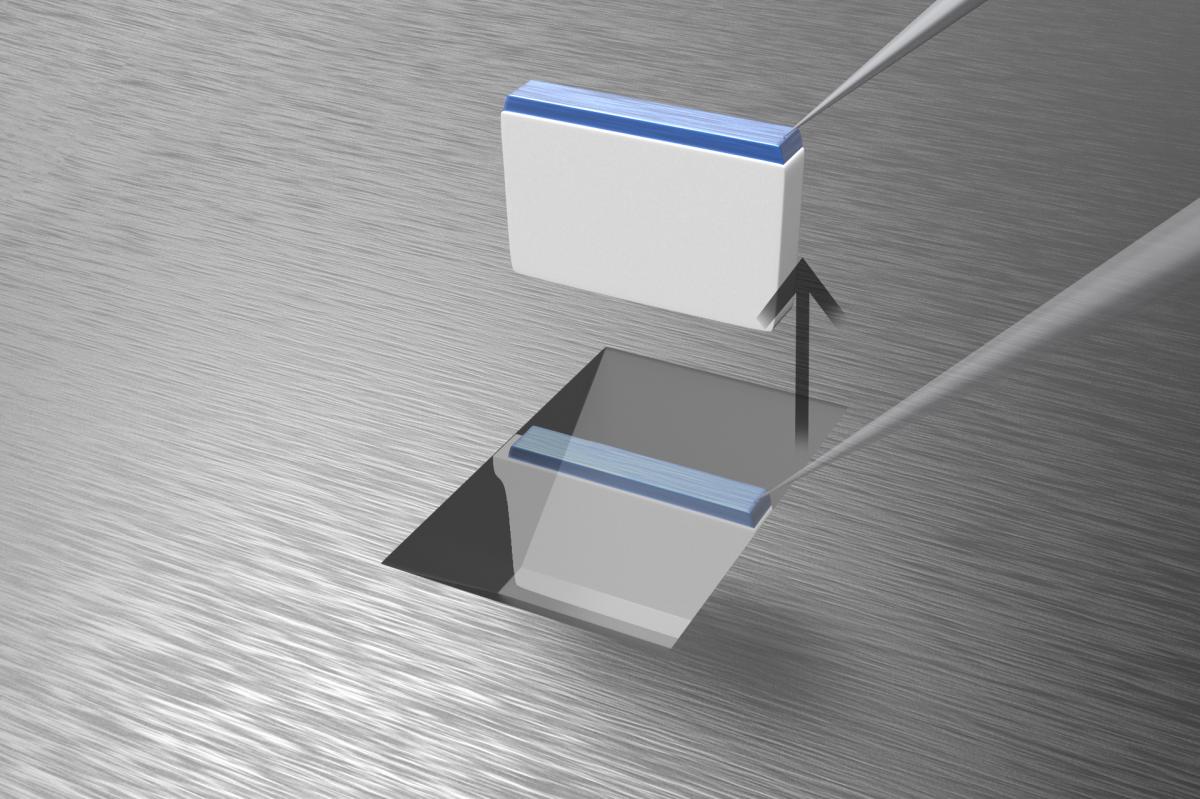

OmniProbe的主要应用是TEM的薄片特异性升降机。剥离的挑战是从研磨的沟槽中提取样品(薄片),其中任何意外运动会导致样品损失。更精确的运动允许较小的特征靶向,需要较少的铣削以进行更大的样品。
OmniProbe 400的360°旋转意味着可以制备额外的样品方向,提供更高质量的更薄的样品。电子旋转是指样品在旋转时保持在电子图像的中心
联合探头级(CSP)配方可以在常规的3个步骤中进行先进的提出,产生最佳几何形状的薄片。
对于这些配方来说,运动的线性度是至关重要的,因为磨细的沟槽可能从视野中被遮挡住,这就要求在提升过程中对纳米操纵器有绝对的信心。
OmniProbe低温针尖和专利工作流程意味着低温透射电镜薄片可以使用与标准薄片相同的工作流程制备。低温尖可以被被动冷却到玻璃化点以下的水,确保无损提升。
在提升过程中,探针尖端会沉积材料并磨掉它,所以随着时间的推移,探针尖端会被消耗掉。OmniProbe 400的计算机中心旋转可以通过使用离子束重塑尖端来延长尖端寿命,但即便如此,它最终还是需要更换。OmniProbe具有独特的能力,在几分钟内改变探针尖端,而不打破显微镜真空,最大限度地提高效率,减少停机时间。
