只有一年多以来,我们的第一个版本发布新的EBSD数据处理软件,AZtecCrystal,几个星期以来客户开始使用最新的主要版本,AZtecCrystal v2.0。这个最新版本有许多激动人心的新功能,如使用机器学习的分类工具帮助你数据集分割成不同的类(如recrystallised和变形分数,或者单独从铁素体马氏体)和材料属性浏览模式,可以把晶体取向转换成弹性属性数据,如杨氏模量。许多这样的总体特征的突出显示AZtecCrystal网页该页面上,互动视频让你看到它们是如何工作的。
然而,AZtecCrystal的持续发展使我们增加很多额外的,不太突出的功能软件,我想用这个博客将这些你的注意力。特别地,我想介绍模板在软件的使用,新的边界数据查看器,展示如何使用AZtecCrystal估算父粒度相关的数据集。
模板——让你的生活更轻松
是很常见的,我们想要处理EBSD数据时执行重复任务。这可能意味着我们总是想把同样的一些地图或清洁我们的数据使用特定的配方。我们现在有在AZtecCrystal模板功能,使我们能够从任何浏览模式在软件商店模板。这包括(但不限于)定义一个清洁配方,指定粒度测量参数,或存储设置任何地图,极图或取向分布函数(ODF)显示。过程很简单:一旦一个特定的过程或显示被定义之后,您只需点击“另存为…”按钮位于底部的相关模板设置面板,给一个适当的名称:
然后,当你想重用模板,您可以加载可用存储模板的列表。然而,该系统是足够聪明知道什么时候可能会有冲突问题在任何给定的模板——例如如果一个孪晶界被定义为一个特定的阶段,但这阶段不存在在当前数据集。在这种情况下模板将与三角形警告标志。在下面的情况下(在分析收集的数据从一个双钢样品),大量的粒度测量模板显示警告三角形(左图)。点击相邻的信息符号列表中的第一个模板告诉我们,它包括排除孪晶界的一个阶段(铝),不存在在当前数据集(右图):

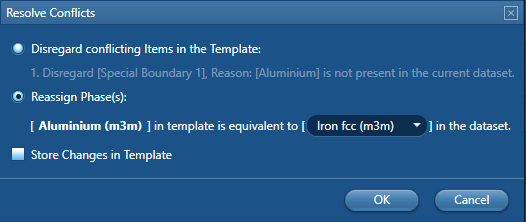

你仍然可以使用这些模板,但系统会问你是否想无视冲突(在这种情况下,在本例中,它不会排除孪晶界的晶粒尺寸测量)或您是否想要重新分配阶段——在这里,我们可以双法应用于铁FCC阶段在我们的数据集,可以选择更新模板信息在任何后续应用程序中使用这个新阶段:
我发现我使用EBSD的模板经常在我分析数据,它真的让我的生活更容易。最后需要注意的一点是,记住,你也可以结合多个模板使用批处理功能(通过下拉菜单的工具),但这是另一个话题了博客。
发现精确的边界统计
边界是至关重要的功能在任何组织和EBSD是一个独特的强大的技术研究,提供信息的晶体和物理特性。我们有能力检查边界定向障碍和相关的转动轴在2020年年初以来AZtecCrystal(边界查看模式中可用),但是这个最新版本包括一个更全面的边界统计工具。在这里我们可以研究的相对长度在我们的样品和所有类型的边界,重要的是,它很容易使用。统计数据总是反映当前选择的地图,如果有特定的边界类型,你感兴趣(如特定的定向障碍范围,双边界或边界阶段),那么你只需要确保当前地图显示这些界限。

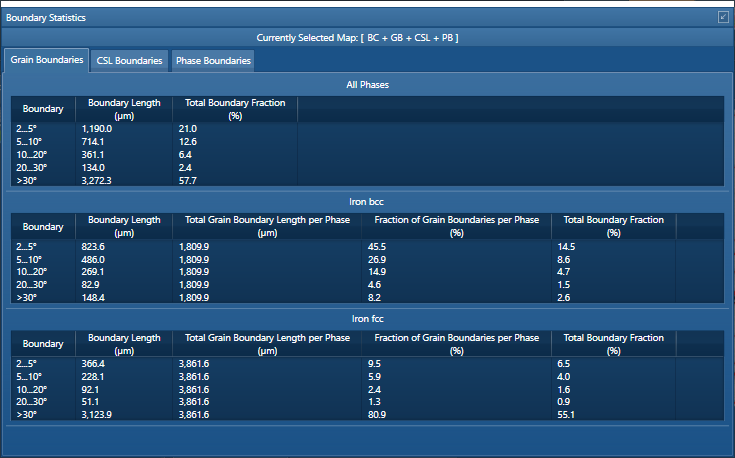

在下面的案例中,我们正在研究不同定向障碍范围边界的相对长度为两阶段双钢样例:
统计的其他边界类型(如网站重合点阵或阶段边界),这些将会出现在不同的选项卡显示,但前提是这些边界是绘制在当前地图。如果没有相关选项卡,这是因为边界不显示在地图上。同样重要的是要注意,AZtecCrystal计算边界的真实长度,考虑边界跟踪的方向。没有这个界限,面向在45°水平将边界长度√2倍的时间比他们的真实长度EBSD地图由于像素化的本质。AZtecCrystal使用一些行之有效的修正因素来确定二维长度在数字化空间(见,例如,维尔纳,模式识别字母12(1991)671 - 682年),所以你可以确信这些表中所示的结果。记住,鼠标右键单击表会让你所有的结果导出到一个文本文件格式。
测量父颗粒大小
我们经常听到他们感兴趣的客户确定父颗粒大小(例如,前奥氏体颗粒在钢或前β谷物在Ti合金),并且知道有很多研究小组致力于开发新的算法来重建父微观结构。然而,在AZtecCrystal我们实现了一个新的工具,迅速和有效地可以给你父颗粒大小的估计。它使用一个优雅的概念在几年前发表的名为迷失方向的距离函数(DDF)——看到Morales-Rivas et al .,材料科学杂志》(2015年)50:258 - 267。地区指定基金的原则很简单——女儿谷物(或变量)起源于单亲粮食可能有特定的,即使他们之间的取向关系,这意味着如果你测量定向障碍的频率分布角点之间相距只有短距离,然后,分布反映了丰富的“特殊”定向障碍之间的不同变体。然而,增加之间的距离测量的影响将逐渐减少这些特殊定向障碍,直到在一定距离,迷失方向分布将区别,随机选择的双点从整个数据集。这个距离是本质上反映了父母的平均大小颗粒的微观结构;AZtecCrystal自动计算这个尺寸的边界观看模式,称之为“特征域大小”(CDS)。
它是如何工作的呢?第一个关键问题是,你需要(a)足够的父母谷物在你的地图(> 50可能确保成功)和(b)足够的边界测量得到可靠的结果——我建议100000(默认值为10000)。当测试各种各样的微观结构,结果视觉匹配父晶粒尺寸很好。例如,下面的定向地图收集从一个加法制造Ti64合金。有大约1 - 2%的保留beta-Ti,但计算cd alpha-Ti测量为220毫米,而直接测量面积加权平均粒径的12毫米。视觉上看起来很适合父谷物(见地图上的红色圆圈),但是在这个数据集,我们可以使用另一个技巧:通过删除数据集和迭代的alpha-Ti“增长”其余beta-Ti谷物,直到他们合并,我们可以重建原来的高温组织(当然这个假设许多保留beta-Ti谷物保持原始父颗粒的取向)。由此产生的谷物地图如下所示方向地图,这里的beta-Ti粒径测量为201毫米,在10%的cd 220毫米的价值。
这样看来,地区指定基金的概念工作得非常好,我们可以用它来给一个初始估计父母晶粒大小在一系列不同的材料。我不会把它的一些更复杂的parent-grain重建算法,近年来已经出版,但如果你想要快速的工具来评估之前微观结构域,然后试一试!
这就是在这个初始AZtecCrystal提示和技巧的博客。希望我们会有另一个博客覆盖更多的隐藏工具AZtecCrystal在接下来的几个月,但别忘了,有很多有用的视频学习中心在我们的网站上,两下提示和技巧视频和教程和演示视频。与此同时,不要犹豫与我们联系如果您有任何问题或评论关于我们AZtecCrystal软件。
