充分利用剪裁飞机

观察渲染3D模型的外部形状可能并不总是提供样品的最佳可视化。为了获得更为理想的视图,可能有必要通过在不同方向上重新切割图像数据来揭示隐藏区域。

在Imaris中,您可以使用剪辑平面更好地检查3D数据的内部结构。剪辑平面和相关工具使您能够在任何选择的旋转中重新放置数据集。剪裁平面通过切除平面一侧的物体在3D空间中沿给定平面的图像截断。

当您选择剪辑平面图标时,对象列表已更新。在“对象属性区域”中出现剪辑平面设置选项卡。在“设置”选项卡下,您可以调整剪辑平面的位置和方向,控制相机视图并管理框架和操纵器的可见性。

方向按钮为剪辑平面指定了三个正交位置。此外,翻盖按钮旋转剪裁平面180度,使您可以查看样品的另一侧。

更改剪辑平面的位置和/或方向后,可以通过单击商店按钮来保存新的配置。可以通过选择“召回”按钮来加载先前存储的位置。剪辑平面的位置也显示在距离字段中。

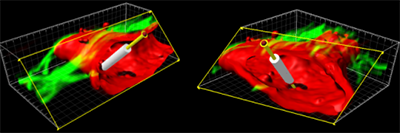

可以将剪辑平面移动并旋转到任何角度,从而使您可以完全控制对象的哪一部分可见,并且隐藏了哪个部分。

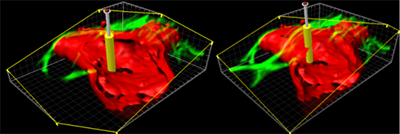

在观看区域,剪裁平面由中间有白色双主轴的彩色框架组成。您可以通过用鼠标移动较薄的主轴来自由旋转剪裁平面。通过移动较厚的主轴,您可以调整剪辑平面在图像中的位置。此外,您可以通过拖动剪辑平面框架来更改位置。

在定位剪辑平面时,图像会不断地进行交互更新。当您对结果感到满意时,请按快照按钮保存查看区域中当前显示的数据的图像。在创建快照期间,您可以选择通过检查/取消选中“设置”选项卡下的显示框架/显示操作器选项来隐藏或显示剪辑平面框架和/或操纵器。

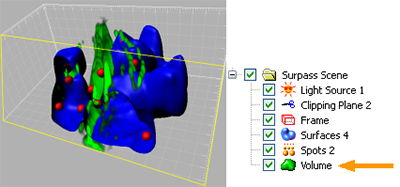

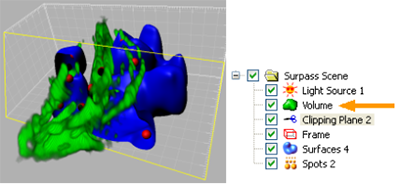

最后,剪辑平面仅影响与剪辑平面在同一组中的对象,并在其在Surpass树上的下方发现。

此外,Imaris允许多个剪裁飞机提供另一种有效的方法来生成数据集的最佳呈现。
