sCMOS摄像机物理科学和天文学

和或科学CMOS (sCMOS)相机系列提供一套先进的性能特性,使它们适合高保真,定量的科学测量。提供范围广泛的应用程序的优势在物理科学和天文学,几百万像素摄像机提供很大的视野和高分辨率,在不影响噪声、动态范围和帧速率。

sCMOS相机功能包括:

  • 4.2到16.9像素
  • 100帧每秒
  • -45°C真空冷却
  • 量子效率95%
  • 非常大的视野(FOV)
      要求定价 了解更多

      sCMOS物理科学应用万博电脑网页版登录

      近地天体和空间碎片

      一个近地天体(NEO)是任何小型太阳能系统的身体带来到接近与地球的轨道。截至2018年3月,将近18000近地小行星被发现,其中887是大于1公里。库存是更完整的小型对象,它还有潜在的大规模破坏。而从我们的太阳系小行星不断消除,不幸的是新的输入!因此NEO调查需要在天文学的纪律。

      轨道碎片或太空碎片,是质量的条款已经在地球轨道人造物体,比如旧卫星和火箭助推器。大约有500000件“太空垃圾”到项目约0.5英寸(1.27厘米)宽在轨道上。其中约21000个对象大于直径4英寸(10.1厘米)。

      和或的巴洛非常大面积sCMOS Marana背景sCMOS轨道碎片和NEO跟踪摄像机提供一流的解决方案——大视场、高分辨率搜索更多的天空,低噪音和高量化宽松政策敏感性使高质量的数据捕获甚至相对较小(暗)对象和快速帧速率使快速移动对象的时间采样过密。

      自适应光学天文学(波前传感)

      自适应光学是一个既定的技术,使用可变形镜来提供实时补偿的波阵面时扭曲的上层大气的湍流,从而提供相当大的从地面望远镜分辨率增强。

      和或sCMOS可以用来解决高速要求所需的波前传感、提供闭环反馈在几百帧每秒。此外,和或的最新一代sCMOS物理科学平台,Marana,架构尽量减少延迟在AO结构,通过发射像素行数据实时分析一旦信息是可用的,这样就避免了需要首先组装整个图像之前离开相机。

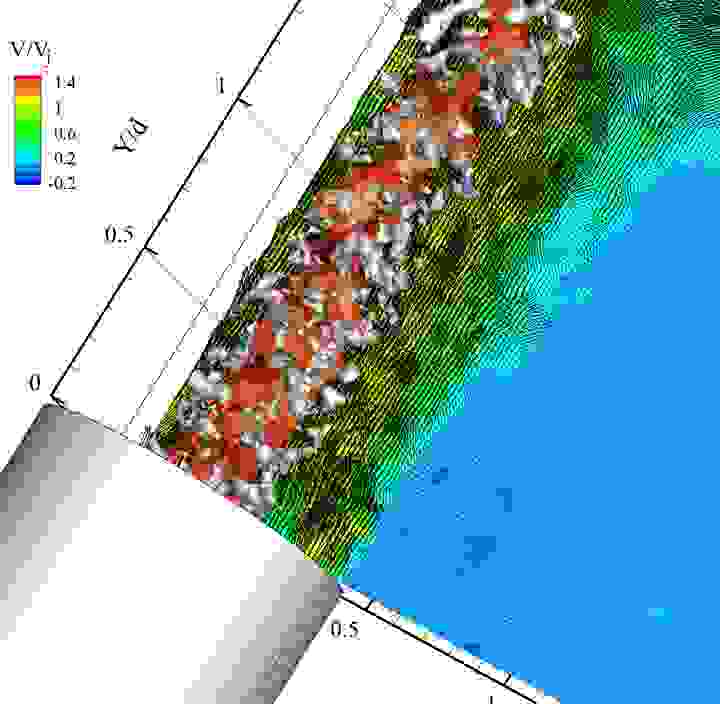

      流体动力学利用粒子成像测速技术(PIV)

      粒子成像测速技术(PIV)是一种光学流动显示的方法用于研究和行业获得速度测量和相关属性的液体。通过两个紧密间隔的图像或“快照”的物种,并使用相关算法,可以建立2 d和3 d动态流地图。成功的测量的关键是获取短脉冲散射光的物种(或示踪剂添加到它)在一个严格的时间表的几100纳秒到几微秒的典型。

      一般PIV需要高灵敏度检测器,提供准确的定时计划的触发功能。

      PIV和或提供sCMOS解决方案在我们Zyla 5.5和5.5新相机,提供全球快门曝光快照功能。或者,iStar sCMOS加剧sCMOS相机可用于PIV,提供增强的拒绝背景光子通过使用纳秒曝光控制,同步激光脉冲。

      动态x射线成像

      更快的一代的高分辨率,高对比度的3 d x射线层析重建和快速实时成像的过程是越来越重要的beamtime-limited同步加速器和实验室高能源设施,有利于应用程序从材料科学、生物学和医学、能源(包括燃料电池/电池/引擎)流体动力学。万博电脑网页版登录

      硬x射线的能量范围,和或Zyla (镜头fibre-coupled)和大面积巴洛(透镜耦合)sCMOS平台同时提供低噪声和快速获取到kHz适合低利率和高x射线光子通量的应用程序,以及模块化接口广泛的闪烁体和低能量过滤器。万博电脑网页版登录

      巴洛的12µm 16像素矩阵提供了极大的灵活性的视场和空间分辨率解决广泛的示例配置和分析技术(吸收/相衬,衍射)。

      Zyla提供最大的光子收集的闪烁体(先进的光纤耦合的版本),最大的空间分辨率(透镜耦合版)6.5µm像素,以及易于集成由于其紧凑的形式因素。

      中子射线照相和摄影

      中子成像具有广阔的工业和科学意义和可以提供详细信息的内部结构和组成对象通过厚或高红移的材料。中子成像依赖于样本结构的衰减不同,通过散射和吸收,定向中子束。这是一个互补的x光射线照相技术。技术本质上也非破坏性,并有效地应用于工程材料的研究和系统(燃料电池和电池、混凝土、飞机/发动机部件),文物考古的意义或地质学领域的。

      和或透镜耦合sCMOS投资组合提供了一个更快的框架要求的选项范围或执行更快的3 d断层扫描(甚至4 d: 3 d +时间)不能解决传统CCD-based探测器。

      巴洛的12µm 16像素矩阵特征敏感,大视场专用传感器使各种样品的快速分析配置。

      Marana背景sCMOS模型特征量化宽松95%最大光子收集从闪烁体和4.2像素阵列读出14毫秒快速层析样品筛选或快速成像过程,如燃料流量。

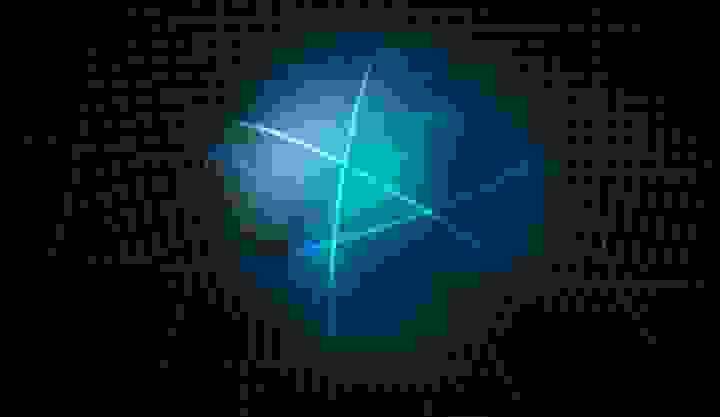

      冷原子和玻色爱因斯坦凝聚

      在过去的几十年里,超冷物质已成为一个高度动态和引人入胜的研究领域。全球最前沿的研究建立一个深入了解底层的物理,在应用在惯性制导系统等领域,原子钟、量子计算和加密。

      的高和广泛的量化宽松政策和或sCMOS相机提供了出色的报道可见/近红外光谱的波长范围,通常需要图像超冷费米子在波长670纳米以上,荧光和吸收类型的设置。4.2 Marana b-11紫外线优化也为冷离子提供了增强的敏感性的研究(280海里)和钙镁(397海里)。Marana 4.2 b - 6提供了多达74 fps与完整的16位(与roi更快),优秀的成像量子气体的快速动态。

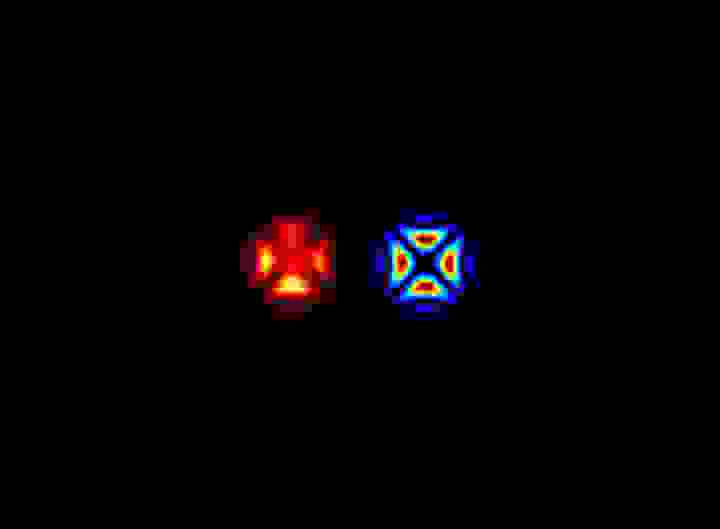

      量子光学

      量子纠缠发生在两个粒子保持联系,即使在遥远的距离,一个粒子上执行的操作有影响。对量子纠缠的理解的基础量子计算和量子密码学领域。

      由于单光子灵敏度,EMCCDs探测器的选择多年来在量子光学实验中,但敏感sCMOS相机也被成功地用于量子光学实验。事实上,他们将成为成像量子位国家越来越流行和通用的验证的基本概念。

      和或sCMOS相机可以组合大视场、高速度和高分辨率的图像增强器选项,为实验提供一个适应性解决方案涉及单一的纠缠光子,原子或极化声子。

      太阳天文学

      太阳是最重要的天体对象,为人类提供不可或缺的光和热,但我们真的很少了解它是如何工作的。太阳耀斑经常发生,在太阳高空大气层的磁场重联可引起喷射的等离子体在1000000˚C生产著名的极光。然而,耀斑也引起无线电停电,干扰航班和卫星通信,甚至可以在大陆范围内摧毁电力供应。

      相反,有次太阳并不活跃。所谓的“蒙德极小期是一个时期,太阳活动似乎没有前兆的减少。使泰晤士河冻结。市场定期举行冰冻的河流,而低温导致树木变得非常密集。这种木材是所有小提琴的来源!

      这种极端的天气会对人类产生巨大影响。因此,它是至关重要的我们试图理解背后的潜在进程离我们最近的恒星!和或的大尺寸巴洛sCMOS相机允许突破性的观测太阳大气的前所未有的空间和时间分辨率。天文学家们将能够研究动态事件的细微差别,如磁重联与惊人的准确性,同时也拥有大尺寸功能查看整个通量没有mosaicking绳索和太阳黑子。

      sCMOS相机为你所有需要的解决方案

      和或提供了一个完整的sCMOS相机,跨越大信封的性能属性。您的应用程序是否需要一个大的视野,最终sCMOS敏感性,最高速度能力,高分辨率,纳秒关闭,x射线和中子检测,甚至一个紧凑和轻设计,你可以相信,我们可以引导你走向最优解决方案。

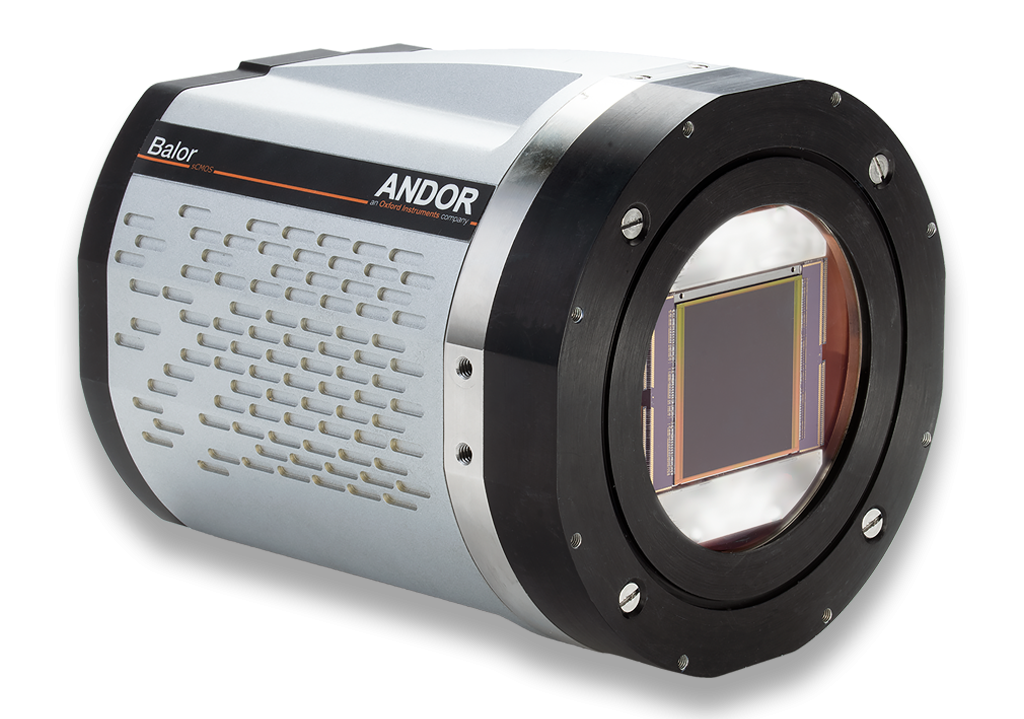

      巴洛sCMOS

      巴洛sCMOS

      非常大的视野和快速读出
      • 16.9像素和12µm像素——搜索更多的天空
      • 衡量可变性从女士到10秒
      • 轨道碎片、太阳能、行星直接x射线/中子断层
      要求定价
      Marana sCMOS

      4.2 Marana b-11

      量化宽松政策背景和大的视野
      • 4.2像素和11µm像素——大视场
      • 95%的量化宽松政策和-45°C真空冷却
      • 快天文学;Shutter-free紫外线应用程序万博电脑网页版登录
      规范 要求定价

      Marana 4.2 b - 6

      量化宽松政策背景和最快的速度
      • 4.2像素,6.5µm像素74 fps
      • 95%的量化宽松政策和-45°C真空冷却
      • 量子气体,幸运成像、快速光谱
      规范 要求定价
      Zyla 4.2 +

      Zyla 4.2 +

      极好的灵敏度和速度的总和
      • 4.2像素,6.5µm像素
      • 82%的量化宽松政策和100帧每秒
      • 量子气体;波前传感器;快速光谱
      规范 要求定价
      5.5 Zyla sCMOS

      5.5 Zyla sCMOS

      最终的价格/性能sCMOS“主力”
      • 5.5像素,6.5µm像素
      • 64%的量化宽松和0.9 e- - - - - -读噪音
      • 包含全球(快照)和滚动快门模式
      规范 要求定价
      Neo 5.5 sCMOS

      Neo 5.5 sCMOS

      最终噪声抑制,长时间曝光的访问
      • -40°C真空冷却:0.007 e - darkcurrent
      • 包括振动敏感的设置
      • 包含全球(快照)和滚动快门模式
      规范 要求定价
      iStar sCMOS

      iStar sCMOS

      纳秒选通成像/光谱学
      • < 2 ns快速闸门和50帧每秒
      • 5.5像素&高QE光电阴极
      • 等离子体流分析/燃烧,TR-Fluorescence
      规范 要求定价
      Zyla-HF sCMOS

      Zyla-HF sCMOS

      快速的x射线成像/光谱学
      • 高通量光纤耦合
      • 5.5像素在50帧每秒
      • x射线和中子断层扫描、x射线衍射
      规范 要求定价

      sCMOS模型比较和选择

      请查看我们的选择sCMOS摄像头下面。你可以使用下拉找到相机适合您的应用程序。

      最终sCMOS视野

      旗舰巴洛17 f-12相机提供了最大的视野sCMOS商用市场解决方案。巨大的70毫米传感器斜4128 (W) x 4104 (H)数组是理想的要求“动态”等天文学应用轨道碎片跟踪和太阳天文学,例如动态成像能力整个太阳黑子万博电脑网页版登录在高分辨率。它也非常适合大气冷冻技术(散斑/幸运成像)在更大的视野比自适应光学是可用的。

      需要绝对最大灵敏度时,在一个大的视野,对近地小行星探测等Marana 4.2 b背景sCMOS相机利用独特的技术方法有效地访问整个2048 x 2048的数组,提供了一个令人印象深刻的32毫米传感器对角线。

      最终sCMOS敏感性

      Marana模型包含一个黑色背景sCMOS传感器有95%的量化宽松政策,辅以市场领先的真空冷却最低噪声传感器的地板上。Marana 4.2 b-11模型特性大11µm像素,最佳最大光子捕获鉴于缺乏应用程序。万博电脑网页版登录

      在低光条件下比较信号噪声(10每100µm入射光子2传感器区域)——在相同的低光光学条件下,Marana 4.2 b-11 back-illumination和大像素大小非常适合最大化光子捕获和信号噪声。

      sCMOS解决方案扩展动态范围

      和或sCMOS相机每提供一个扩展动态范围功能,由一个16位的数据范围。利用一种创新的多级放大器的传感器架构,我们可以访问同时最大像素深度和最低的噪声,确保我们可以量化极度疲弱和相对明亮的区域在一个临时的信号。在物理科学,高动态范围功能是无数的核心测量类型,比如在天文测光。

      模型 井深(e) 动态范围
      4.2 Marana b-11 85000年 53000:1
      Marana 4.2 b - 6 55000年 34375:1
      巴洛17 f-12 80000年 27586:1
      Zyla 4.2 + 30000年 33000:1
      Zyla 5.5 30000年 33000:1
      Neo 5.5 30000年 33000:1

      测量的高动态范围测试图使用Marana 4.2 b-11扩展动态范围模式,这使得准确量化噪声的信号强度范围充分地板检测极限像素深度。

      此外,为了达到最好的量化精度,和或实现增强头上情报市场领先的线性度> 99.7%。
