ICCD和SCMOS探测器等离子体诊断和燃烧

从强化的CCD和sCMOS成像传感器技术中提取出最好的结果。

新

Istar Scmos.

□✓卓越的速度高达4,000 fps和sps
□✓超低噪音，用于高灵敏度
□✓新超快光谱和多道
□✓最终计时精度与< 2ns门控
□✓市场领先的动态范围全速

秒

问一个问题

ICCD模型选择

2x2键（13μmpix。），有效的1.4 mp

根据您的需求量量身定制的选项

ISTAR系列具有一系列高分辨率传感器，可用于最尖锐的图像和光谱签名采集，同时保持最高动态范围。

它对图像增强器使用了光纤耦合安排，以最大限度地提高采集效率，而不像透镜耦合配置会遭受低吞吐量、图像晕光和失真。

楷模	Istar CCD 320.	Istar CCD 334.	Istar CCD 340.	Istar Scmos.
像素矩阵	1024 x 256.	1024 x 1024	2048 x 512	2560 x 2160.
像素大小(µm)	26	13	13.5	6.5
高空间/光谱分辨率	-	是的	是的	是的
快速成像率	-	-	-	是的
快速谱率	是的	是的	-	是的
窄带光谱	是的	是的	是的	是的
同时宽带光谱学	是的	-	是的	-
扩展的多声道的	-	是的	-	是的

全面的板载数字延迟发生器（DDG™）

最新一代超低抖动，超低插入延迟电子器件，用于传感器、图像增强门控和外部硬件的精确定时和同步。

栅极宽度和步骤设置，具有10 ps精度
3 .触发输出可调，精度10ps

最先进的栅极技术-超快光电阴极快门

真正的光学门控<2 ns - 准确的瞬态现象研究
Intellige™ - MCP Gating用于提高UV的快门效率。
500 kHz持续光电阴极选通-在高重复频率激光应用中最大限度地提高信噪比万博电脑网页版登录

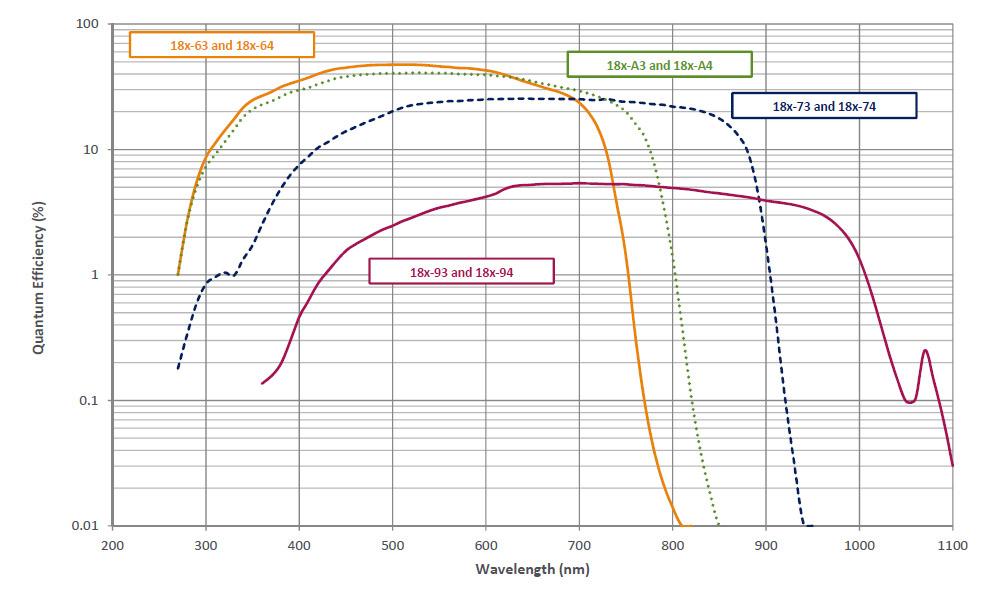

ICCD的响应由增强管的量子效率(QE)决定，后者由输入窗口和光电阴极的组合决定。输入窗口通常决定较低的波长限制，而光电阴极决定长波长响应。

Andor Istar将最新一代的市场领先的强烈增强者融入超快响应，高分辨率和低噪声多碱基的2和非无隐性的GaAs的Gen 3型，从Vuv（129nm）的反应响应威尔（1,100nm）和峰值QE高达50％

Gen 2光电阴极

创3光电阴极

光电阴极	类型	覆盖范围	峰定量宽松(typ)	闵。门控速度	建议书
-03	Gen 2.	180 - 850纳米	18％	< 2 ns	等离子体成像、LIBS、瞬态发光和吸收、燃烧(LIF/PLIF)
-04	Gen 2.	180 - 850纳米	18％	< 2 ns	P46荧光粉用于超快动力学
-05	Gen 2.	120-850 nm.	16％	<5 ns.	VUV光谱的MgF2窗口
-13	Gen 2.	180-920 nm.	13.5％	< 50纳秒	近红外瞬态光致发光
-63年	创意3.	280-760 nm.	48％	< 2 ns	可见瞬态发光，等离子体研究和光子计数的最佳敏感性
-73年	创意3.	280-910nm.	26％	< 2 ns	最佳的近红外灵敏度为可见-红外瞬态发光，等离子体研究和光子计数
-83年	Gen 2.	180-850nm.	25％	< 100纳秒	最大紫外线收集的缓慢瞬态研究
-93	创意3.	180 - 850纳米	4％	<3 ns.	近红外-红外瞬态光致发光
-A3	创意3.	280-810nm.	40％	< 2 ns	Vis-Nir瞬态发光，等离子体研究和光子计数的最佳敏感性
e3	Gen 2.	180 - 850纳米	22％	< 2 ns	在UV和ns门控的高QE之间的最佳折衷-理想的LIBS，瞬态发光和吸收，等离子体研究，燃烧(LIF/PLIF)

想要更多的动态范围?

<上一页：更快！

比较阅读噪音	比较动态范围

想要跑得更快吗?

>下一个：更多动态范围！

持续全帧成像率（FPS）	最大持续频谱速率（SPS）

* 2x2键（13μmpix。），有效1.4 mp

竞争对手ICCD：1MP，12.8μm像素大小

竞争对手emICCD: 1 MP, 13µm像素

纳秒时间分辨的应用程序万博电脑网页版登录

等离子体诊断

等离子体可以是由不同的方法（例如激光烧蚀，电容式/电感电源与电离气体的耦合，......）的制备。对其性质和动态的理解与融合，薄膜沉积，微电子，材料表征，显示系统，表面处理，基本物理，环境与健康等数字和动态相关。

门控探测器可用于确定等离子体基本特性的光学参数。基于图像增强器的探测器的精确纳秒级门控可用于采样等离子体动力学，或隔离由脉冲激光器产生的有用的等离子体信息。

进一步阅读
案例研究：汤姆森散射
 案例研究：碰撞等离子体和停滞层
 案例研究：激光诱导血浆物种的成像
 案例研究：平面激光诱导荧光作为等离子体诊断

量子物理学

当两个颗粒保持连接时，也发生量子缠结，即使在大距离上，也使得在一个粒子上执行的动作对另一个颗粒具有效果。爱因斯坦将光子缠结描述为“距离的幽灵动作”。量子纠缠理解是量子计算和量子密码成长领域的基础。

准确的快门功能和ISTAR SCOS的更高灵敏度为缠绕和非缠结光子提供了高辨别能力。

libs.

激光诱导击穿光谱(LIBS)是用来确定各种固体、液体和气体的元素组成。将高功率激光脉冲聚焦在样品上，以产生等离子体。等离子体中原子和离子的发射由光谱仪和门控探测器收集和分析，以确定样品中的元素组成或元素浓度。

ISTAR的门控功能用于有效快门快门，同时还从初始宽带Bremsstrahlung连续体隔离有用的原子信息。

进一步阅读
案例研究:LIBS自动化2D元素映射
 案例研究：脱离LIBS
网络研讨会：LIBS的基本原则

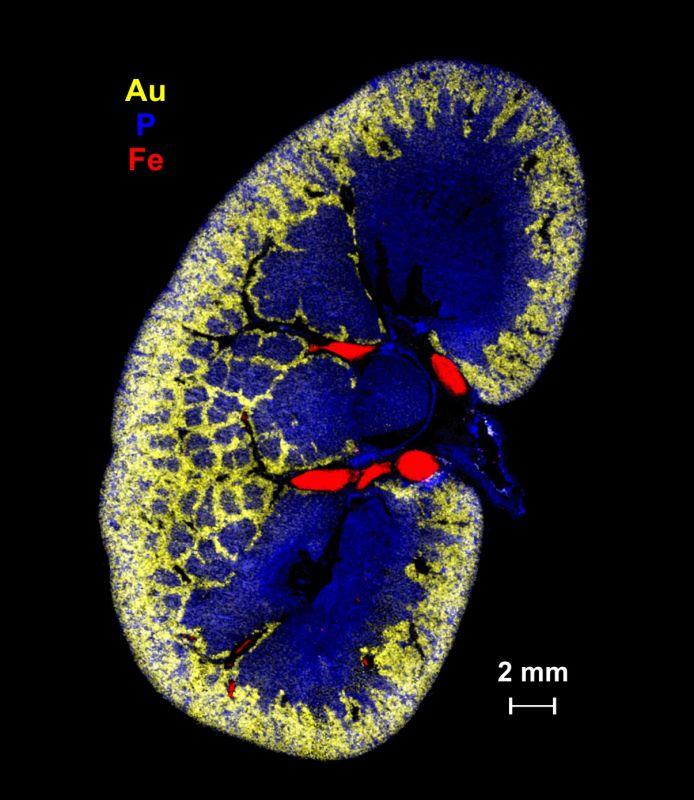

通过激光诱导的击穿光谱获得的元素图像显示鼠肾中的铁（Fe），磷（P）和金（Au）的生物分布

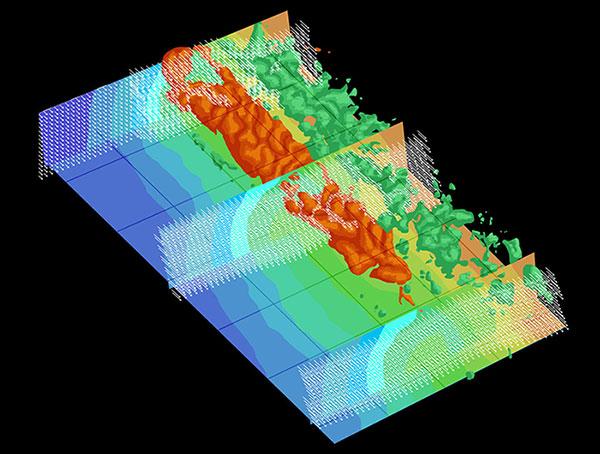

流量和喷雾分析，燃烧过程

平面激光诱导的荧光（PLIF）是流体动力学研究中使用的主要技术之一，对加热流动和火焰的动力学和化学的非侵入性获取信息。它基于（脉冲）激光，具有光学形状的光束，然后将流量/火焰横穿以分析并激发穿过激光束路径的荧光物种。然后将荧光成像在门控检测器上以挡板不需要的激光脉冲。

ISTAR SCMOS高帧速率舒适地满足ND：基于YAG的PLIF设置，通常在15 Hz上运行。它还提供与CCD或基于中线的门控检测器相比的出色的动态范围和灵敏度。

快速框架采集模式通过PLIF-PIV进行流量分析，其中允许高不需要的背景抑制的ISTAR SCOS的门控能力。

进一步阅读
案例研究：燃烧光谱

非线性光学

这种广泛的定义包括诸如高谐波生成（分别的SHG，THG和HHG中的频率生成（SFG）或第二三分之一的技术。

ISTAR Gating功能用于精确隔离有用的信号信息，同时防止不需要的背景。

进一步阅读
案例研究：超短和VUV脉冲的表征

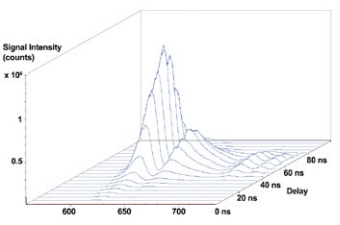

时间解决的发光

脉冲发光/荧光/光发光/辐射发光成像和光谱技术被用于各种各样的应用，包括研究金属配合物，有机发光二极管，量子点，细胞动力学，隔离化合物检测，闪烁体表征。万博电脑网页版登录

门控探测器用于关闭不需要的脉冲激发源，但也用于表征物种的发光衰减。

iStar系列的门控能力和准确性允许研究到纳秒范围内的发光衰减行为。iStar光电阴极选项可以在成像和光谱学研究中与样品的发光光谱特征紧密匹配。

进一步阅读
案例研究：荧光寿命
 案例研究：激光诱导荧光光谱

相片画廊

客户出版物

作者	标题	年
答:霍普金斯	便携式深度紫外线（DUV）拉曼用于支撑检测	2016年
P. Morgan等	激光诱导铀等离子体的混合干涉/色散原子光谱	2016年
Raúlpayri等	柴油点火延迟和通过使用多孔喷射器的不同方法升空长度	2016年
J. Wang等	使用激光诱导的击穿光谱法与判别分析方法相结合的中国茶叶分类	2016年
H. Bouchouicha等	Eu 3 + / Eu 2+共掺杂铝硅酸钙玻璃陶瓷的合成与发光性能	2016年
M. Gondal等	激光产生胆结石致癌重金属的血浆诊断	2016年
M. Janda等	通过大气空气瞬态火花放电产生抗菌NOx	2016年
K. Kobayashi等	碳氢燃料混合物的激光诱导击穿发射	2016年
M.A. Bratescu等	溶液溶液过程中苯醌分解分析	2016年
G. Yamada等	氩中高超声速激波后的电子密度测量	2016年
I. Ghebregziabher等	丝状诱导铜等离子体的传播距离分辨特性	2016年
A. Ehn等	湍流低旋流火焰的微波激发装置	2016年
C. Moreno-Diaz等	测量激光冲击处理实验中产生的等离子体电子密度，利用Hα线	2016年
I. Mondal等	对羟基喹啉基钌敏化剂进行光照可促进光催化H2的生成	2016年
A.Sarakovskis等	高效NaLaF4:Er3+上转换荧光粉不同晶体场环境的综合研究	2015年
D. McCormick等人	基于长脉冲光纤激光诱导白炽光的航空发动机排气烟羽高灵敏度烟尘颗粒原位传感	2015年
M. erhard等	自旋到轨道角动量混合远程状态制备的实时成像	2015年
E. Eshelman等	行星表面芳香化合物的紫外激光诱导荧光和拉曼光谱的时间分辨检测	2015年
S. garakyaraghi等	空间充塞Cu (I) MLCT激发态的瞬态吸收动力学	2015年
T.Werblinski等	通过时域的超细素吸收光谱法在火焰中的温度和水摩尔分数测量	2015年
J. Moros等	通过先进的拉曼激光诱导的击穿光谱数据融合策略揭示远程目标的身份	2015年

网站由Miramar Communications Ltd

楷模	Istar CCD 320.	Istar CCD 334.	Istar CCD 340.	Istar Scmos.
最大帧速率	15.9 FPS.	4.2帧/秒	2.5帧/秒	50 FPS.
频谱率fvbcrop模式/ ROI	323 / 3.571	145 / 3.450.	125 / 1.825	4.008
像素井深	500,000 e-	100,000 e-	100,000 e-	30,000 e-
读最低噪音	7 e-	5 e-	6 e-	2.6 e-
闵。黑暗的电流	0.2 e- / pix / s	0.1 e- / pix / s	0.1 e- / pix / s	0.18 e - /影片/ s
了解更多	规格	规格	规格	规格
联系我们	要求定价	要求定价	要求定价	要求定价
