Balor-X sCMOS

革命性的,非常大的视野,快速读出sCMOS探测器用于间接x射线和中子探测。Balor-X采用了Andor独有的传感器,能够在16.9 MP分辨率下以高达每秒54帧的速度进行拍摄,同时保持极低的< 3电子读取噪声。

  • 16.9像素-非常大的视野

  • 高达54 fps, 18.5 ms读出

  • 低噪声sCMOS-高动态范围

  • 12µm像素-高分辨率和井深

  • Ultravac™——不需维护的


要求定价问问题添加到报价列表

现代x射线和中子探测的许多挑战不仅需要高分辨率、大视场和高超的灵敏度,还需要更快地捕获高质量的数据,并充分利用宝贵的实验/光束时间。然而,大面积CCD技术在这方面的性能有限。即使是最快的ccd也缺乏快速射线成像应用所需的帧率,包括计算机断层扫描或动态原位,在操作过程中。万博电脑网页版登录

Balor-X sCMOS平台是解决这一根本性挑战的完美工具!

革命性的,非常大的视野,快速读出sCMOS探测器用于间接x射线和中子探测。Balor-X采用了Andor独有的传感器,能够在16.9 MP分辨率下以高达每秒54帧的速度进行拍摄,同时保持极低的< 3电子读取噪声。12 μ m像素提供深井深度,片上多放大器设计意味着可以在单个图像中捕获大的16位动态范围,非常适合分析高强度信号和/或具有宽范围吸光度的样品。Balor-X是最大的商用sCMOS相机,用于间接中子和硬x射线应用,包括射线成像和计算机断层扫描,散射(SAXS, WAXS)和衍射(x射线晶体学)成像。万博电脑网页版登录它能够在材料科学、结构工程、生物学、能源研究、流体动力学、考古学和矿物学领域快速获取大样本的高对比度成像。

Balor-X是高速成像大样品、复杂内部结构和动态行为的完美解决方案。它快速的54帧每秒可以裁剪,以进一步提高帧率。50万像素的图像可以在1600赫兹的频率下捕获!

49.5 x 49.2 mm传感器-非常大的视野,1690万像素,12毫米像素间距传感器

18.5毫秒读数读取4k x 4k传感器的速度比CCD快2500倍。更多数据吞吐量,更少停机时间!!

高达54帧/秒-针对一系列高时间分辨率观测挑战的独特解决方案,不影响噪声或视场。

扩展动态范围和> 99.7%线性-在单幅图像中,在广泛的幅度范围内具有卓越的定量精度。

读出噪声~ 2.9 e-极低的噪声,即使在最大帧率,适合短曝光,低光观测挑战。

无像素间“死区”-图像中没有可能导致信息丢失的不连续部分。8万e-井深深井深,由于sCMOS低噪声底面,提供高动态范围(高对比度)图像。使长图像的采集没有像素的过饱和,甚至记录最弱的信号。

UltraVac™-对于持续真空完整性和保持无与伦比的冷却和QE性能至关重要,年复一年。

CoaXPress作为标准- 4 Lane CXP-6接口,支持最大30 m范围内的最高帧速率。

支持滚动和全局快门-所有应用程序的最大曝光和读取灵活性。万博电脑网页版登录全局快门用于快速移动/变化事件的快照捕捉。

系统规范
传感器类型 大面积,前置照明sCMOS
数组大小 4128(宽)x 4104(高)
像素大小 12 x 12毫米
图像大小 49.5 mm × 49.2 mm(对角线69.9 mm)
读出模式 滚动快门和全局快门
系统窗口类型 AR涂层UV级熔融硅窗(>98%透射率)
接口 CoaXPress (4 Lane CXP-6)
I / O 火力第一排,火力N排,火力全部,火力任意,手臂,快门,下一个触发器
触发模式 内部,外部,外部启动,外部曝光,软件
高级性能指标 滚动快门 全球快门
暗电流 0.35 e-/pix/秒(@ 0°C)
0.08 e-/pix/sec(@-10°C)
0.03 e-/pix/sec(@-30°C)
0.5 e-/pix/秒(@ 0°C)
0.15 e-/pix/sec(@-10°C)
0.065 e-/pix/sec(@-30°C)
读噪声(e-)中位数 2.9 e - 4.3 e
活动区域像素井深 80000 e-
峰量化宽松政策 61% (@ ~ 600 nm)
光子响应不均匀性(PRNU) < 0.5%(@半井深)
兴趣地区 用户自定义,1像素粒度
线性 > 99.7%
数据范围 16位
焦距比数 0.35(锥角110°)

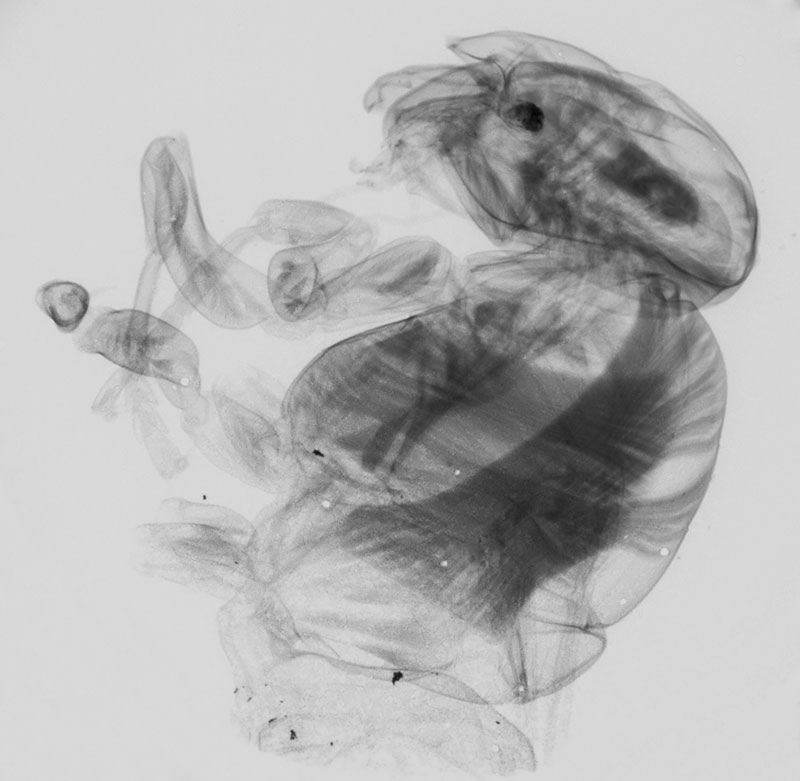

中子和x射线摄影

Balor的低噪声和高动态范围,使其能够在高通量和低通量环境下,在短时间和长时间曝光时间内捕捉到最好的样本细节。此外,70毫米,16.9 MP传感器使其能够捕捉大视场,使其不仅是大样品x射线和中子吸收和相位对比成像的绝佳选择,而且还适用于各种其他x射线显微镜应用,如全场x射线衍射和照相。万博电脑网页版登录

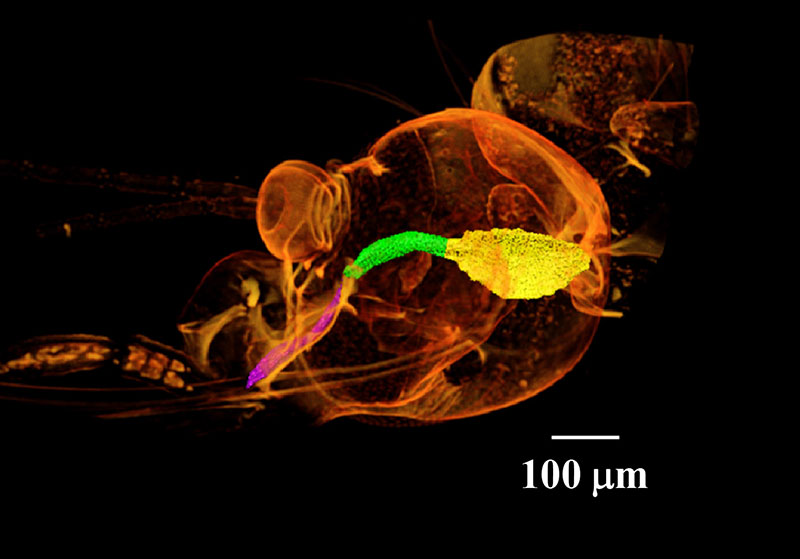

计算机断层扫描(CT)

与传统CCD相机相比,Balor-X的读取速度显著加快(快2500倍),帧率极快(54 fps,完整16.9 MP帧),使其能够捕获大量数据集,并及时更好地采样动态现象。加上低读噪声和暗电流,Balor的高灵敏度使其成为低通量实验室环境下快速断层扫描的理想选择。Balor的高动态范围和像素井深也使其能够利用高通量环境,如光束线应用,以最大限度地提高数据收集速率和光束线使用效率。万博电脑网页版登录

散射与衍射

巴洛的高灵敏度,低读数和暗噪声地板允许解决弱散射信号。其紧凑的设计和小像素使其能够更接近样品,提高分辨率,并大大减少实验设置尺寸。此外,对于基于SAXS、WAXS或x射线晶体学的应用,它在获取的图像中没有不连续(没有潜在的关键信息丢失)。万博电脑网页版登录巴洛尔的高帧率和裁剪和bin像素的能力允许更好地解决时间分辨晶体学或原位x射线粉末衍射的挑战。

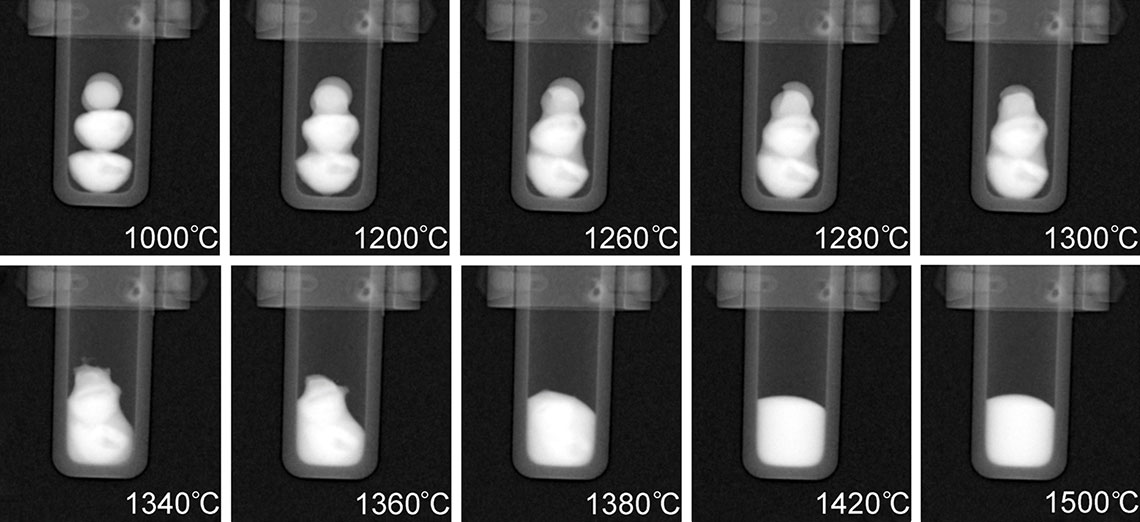

原位动态x射线和中子成像

Balor的高帧率使其成为原位中子和x射线成像应用的理想选择。万博电脑网页版登录它的大型16.9 MP sCMOS传感器和高灵敏度使其能够以极快的帧速率解决材料中即使是最细微的成分和微观结构变化。在实验中,巴洛的折边模式也可以用来满足特别高的帧要求。此外,像素分组可以在不牺牲采集速率的情况下提高图像强度。
