MaxIm DL CCD相机控制软件概述

你的远地点成像系统CCD相机可由绕射有限公司的MaxIm DL CCD摄像控制软件控制。虽然MaxIm有自己的用户指南和广泛的在线帮助，但我们创建了这个通用相机/软件概述帮助你快速入门。

简介

当你打开远地点CCD相机时，你可能会注意到它没有外部开关或控制。当正确地连接到电脑上时，只要电脑打开或关闭，相机就会打开或关闭电源，所有相机功能，如打开热电冷却器并设置温度，设置快门速度和拍摄曝光，都由MaxIm控制。

第一次光

每个Apogee相机都在运输前进行了测试，但在运输过程中可能会发生损坏，或者您的计算机上可能有另一个设备与相机的ISA总线控制器卡冲突。安装好相机和软件后，你要做的第一件事就是用相机进行曝光，以确保系统正常工作。按照下面的步骤执行第一次签出。

初始化摄像头

远地点CCD相机有各种传感器尺寸、数字化分辨率和可选功能，所有这些都需要考虑到软件对图像数据的正确处理。为了控制相机和显示图像，MaxIm必须拥有这些参数的列表。相机的参数列在相机初始化(INI)文件中，并随相机一起在带有Apogee标签的软盘上提供。需要将该文件复制到计算机上一个方便的位置(最常见的是MaxIm目录)，然后在每次使用相机时由MaxIm进行处理。

Apogee磁碟上的相机初始化文件以各自的相机型号命名(例如，AP1.ini)。选择相机的INI文件并将其复制到计算机上。在大多数情况下，在使用之前不需要修改标准INI文件。但是，如果您为相机购买了额外的电缆长度，则可能需要编辑INI文件的“cable=”参数。有关更改INI文件设置的说明，请参阅标题为“初始化文件”的文档。在任何情况下，都不要更改软盘上的INI文件。相反，将其复制到您的计算机并对副本进行更改。这样，如果以后需要恢复，您将拥有文件的备份。

将INI文件复制到计算机后，启动MaxIm并单击工具栏上的相机图标，打开MaxIm CCD窗口。

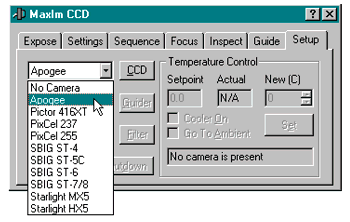

马克沁CCD窗口打开，设置选项卡是活动的。首先，从选择框中的摄像机列表中选择“Apogee”。然后，点击CCD按钮打开设置远地点窗口。

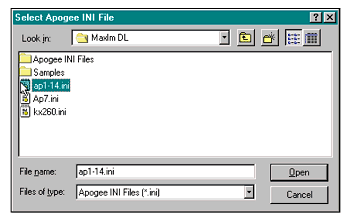

在Setup Apogee窗口中，单击Set按钮指定路径，以便MaxIm可以找到相机INI文件。选择您在计算机上复制相机INI文件的目录。突出显示INI文件并单击“打开”，然后单击“设置远地点”窗口中的“确定”按钮。如果在单击“确定”后没有找到相机，请参阅本文档末尾的“故障排除”部分。

在设置远地点窗口中有五个带滚动框的相机选项。在选择适当的INI文件后，当您在安装远地点窗口中单击“确定”时，这些选项将生效。这些选项如下:

• 快门,对于所有带有机械快门的相机，都应选择“正常”。“冻结”选项使快门锁定打开，并在第一次曝光后保持打开状态。后续曝光只使用电子快门。在此模式下，除非有外部快门，否则不要使用自动暗减。要再次关闭快门，取消选中“冻结快门”框。如果您使用的是KX85或LIS?带有行间CCD的照相机。
• 外部触发-将此设置为“关闭”，除非您使用可选的触发端口。当使用外部触发模式时，点击“曝光”按钮将相机置于“就绪”状态，等待来自用户提供的设备的外部脉冲。当接收到脉冲时，根据在MaxIm CCD窗口的“Expose”选项卡中设置的参数执行曝光。
• 交替增益-只有12位远地点相机可以使用“交替增益”。“交替增益”复选框在高增益和低增益设置之间切换。这些相机已不再生产。
• 优先级-此功能可以在图像下载期间锁定后台进程。当后台程序正在运行时，它们可以中断CPU并导致图像中出现明亮的水平线。这是最常见的慢速读出相机，如AP7和AP8。如果出现明亮的水平线，则将优先级设置为“High”。否则，请保持此设置为“正常”。注意:在“高”模式下，鼠标也可以被锁定。这可能会使取消一系列次秒曝光变得困难。如果有必要，设置曝光之间的延迟将创建中止序列的机会。
• 接口类型-如果您在计算机中安装了用于控制摄像机的ISA总线卡，请选择“ISA”。如果您使用的是并口相机，请选择“并口”。

打开热电冷却器

远地点CCD相机是冷却相机。热电冷却器位于CCD传感器下方，以冷却它，从而减少热信号在图像中的贡献。用户必须打开冷却器并选择一个工作温度。这是在MaxIm CCD窗口的Setup选项卡下完成的。大多数远地点相机将达到比环境低30至35摄氏度左右的最高低温。AP7和AP8摄像头可以将温度降至低于环境温度50至55摄氏度。

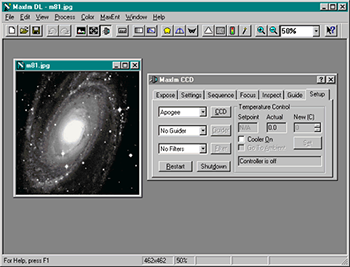

在INI文件被选择和处理之后，MaxIm CCD窗口的Setup选项卡报告控制器已关闭。点击Cooler On旁边的方框，开启CCD冷却器。使用新(C)框中的滚动箭头来设置所需的温度，然后单击设置按钮。“设置”按钮是灰色的，除非您更改“新建(C)”框中的数字。选择处于温度δ下限的温度(以摄氏度为单位)。如果冷却器达到它的最大冷却能力，它会自动重置自己比它的最大温度高2摄氏度，以确保它能保持设置。在成像过程中监视实际温度读数是一个好主意，因为环境温度的变化会影响冷却器的工作温度(即，随着环境温度的升高，冷却器将在必要时自行调整，而不会发出警告)。如果您要用暗帧校准图像，则需要在与图像帧相同的温度下拍摄校准暗帧。当温度读数在设定值附近徘徊时，不要对一到两度的波动感到惊慌。该软件取一个运行平均值，应被视为CCD温度的近似值。

暴露在

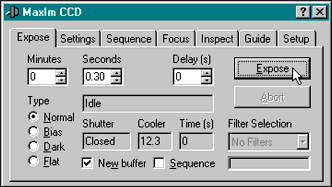

点击“MaxIm CCD”窗口的“曝光”选项卡来设置曝光参数。曝光时间可以设置为分钟或秒，也可以同时设置。可以通过首先双击滚动文本框中的数字，然后覆盖现有数字来输入值。滚动箭头的设计是为了有效地增加或减少曝光时间，无论曝光时间有多短。例如，如果输入“0.02”，单击向上滚动箭头将使曝光时间增加百分之一秒，直到达到“0.10”。然后，滚轮将增加十分之一秒，直到达到“1.0”，等等。曝光前延迟可通过在“延迟(秒)”框中输入值来设置。如果您希望防止当前显示的图像被传入的图像所取代，请选中“新建缓冲框”。如果您希望拍摄一组曝光并将它们保存到磁盘，请选中“序列”框。注意，序列的每次曝光都将根据您设置的延迟值进行延迟，这有助于自动引导或允许一些时间在曝光之间更改过滤器。 The parameters for sequencing are in the Sequence tab. See the MaxIm manual for details of setting sequences.

点击你想要的投资类型:

• 一个正常的曝光打开快门，在设定的时间内曝光。
• 一个偏见曝光本质上是零秒曝光，没有打开快门。
• 一个黑暗曝光不是打开快门，而是在设定的时间内曝光。
• 一个平曝光与正常曝光类似，除了在拍摄曝光后不会进行自动校准(请参阅本文后面的“分帧、分箱和自动图像校准”部分)。

当所有的曝光设置都被选中后，点击曝光按钮开始曝光。单击Abort取消曝光。

调整图像显示

在显示图像之前，MaxIm根据图像中的像素值确定显示缩放。根据图像的内容，所选择的自动缩放可能适合也可能不适合感兴趣的区域。若要调整显示比例，请单击工具栏上的直方图按钮打开屏幕拉伸窗口。

对比度和亮度都可以通过将鼠标光标放在渐变框中(如右侧所示)并按住鼠标左键(光标变为四个箭头)来实时调整。然后，当您继续按住鼠标左键并在鼠标垫上左右上下移动鼠标时，图像的缩放将被调整。当图像缩放满意时，松开鼠标左键。

您还可以在直方图窗口中使用鼠标“抓取并滑动”图形下方的左右三角形来调整显示。当三角形来回移动时，图像显示会自动刷新。

提示:按住“Shift”键，同时滑动一个三角形，两个三角形将一起移动，允许一个恒定的范围移动在不同的亮度级别。按住“Ctrl”键同时移动一个三角形，两个三角形将彼此移动或远离。

子帧、分箱和自动图像校准

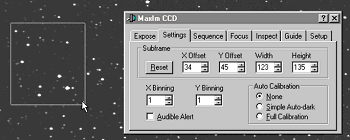

的设置MaxIm CCD窗口的标签是设置帧大小和校准参数的地方。使用滚动箭头或在适当的方框中输入数字来设置X和Y分箱因子。通过输入图像偏移量和子帧的数值来设置图像偏移量和子帧，或者通过单击和拖动鼠标来标记图像的某个区域(帧偏移量和大小值将在拖动时更新)。

在“设置”选项卡中，MaxIm还允许您设置简单的暗减或完全校准(暗减、偏置减、平场分割)，在拍摄正常曝光时自动执行。单击所需的选项。请注意，如果选择了简单自动调暗，在拍摄的第一张正常照片之前会有一张暗照，并从随后的所有正常曝光中减去暗照。当任何成像/曝光参数发生变化时，将自动在相应的正常帧之前拍摄新的暗帧。此外，在可以检查完全校准之前，您必须已经使用校准向导获取并设置了校准帧。有关图像校准的帮助，请参阅MaxIm手册。

相机对焦

因为你不能透过相机看，所以曝光并检查图像的清晰度是获得对焦的唯一方法。在全画幅的情况下，这可能很费力，特别是在大画幅16位相机中，比如AP2。为了加快这个过程，MaxIm有一个焦点模式。在第一张图像中划出一个感兴趣的区域(例如一颗星)，对焦模式将在后续连续的曝光序列中只下载CCD的这一部分。当对焦模式运行时，用户可以对对焦机制进行调整，并在下一个图像读出中看到每次调整的结果。

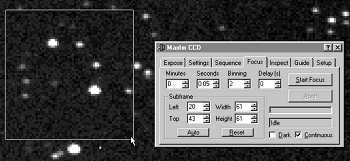

Focus选项卡保存了聚焦模式的参数，这些参数独立于Settings选项卡参数。焦点分帧和子帧参数的输入方式与设置选项卡中的相同。如果图像严重失焦，请将图像像素为2 x 2或3 x 3以加快速度。如果图像接近焦点，请使用1 x 1分仓并缩放图像。随着焦点图像的更新，缩放设置将保持不变，允许近距离检查边缘细节以获得最佳焦点。

单击Auto按钮，让MaxIm选择图像中最亮的点，并围绕它居中一个子帧区域。点击重置按钮允许全帧模式或选择新的区域。在“暗”框中放置复选框将表示您希望在显示前对每张图像进行自动暗减。连续复选框在一次拍摄模式和序列模式之间切换。

设置好参数后，单击“开始聚焦”按钮开始聚焦序列。当达到锐利焦点时，单击Abort。有关更多的焦点帮助，请参阅MaxIm手册中的Inspect选项卡部分。

保存图像文件

MaxIm可以自动存储文件(路径和文件名在相机控制窗口的Sequence选项卡中输入)，也可以手动存储各种格式的文件:位图、JPEG、TIFF(8位和16位)、FITS和特定于相机的本机格式。远地点相机没有本机格式。当从磁盘召回图像时，您可以通过按住“Ctrl”键(突出所选的单个文件)或“Shift”键(突出所选的第一个和最后一个文件之间的所有文件)在选择器框中单击一个文件名，一次打开多个图像。

关闭

在退出MaxIm之前，您必须首先使用MaxIm CCD窗口的设置选项卡下的关机按钮关闭相机。如果您希望在关机前返回MaxIm并再次操作相机，您可以选择保持冷却器运行。如果您在关闭计算机之前不会再次操作相机，请单击“转到环境”框。

第二个灯

下次启动MaxIm时，无论计算机是否已关闭，都不必再次选择相机初始化文件。相反，单击MaxIm CCD窗口的Setup选项卡下的Restart按钮来初始化相机。

故障排除

最常见的相机错误是isa总线冲突的结果。摄像头可能反应不稳定或根本没有反应，或者如果与基址冲突，冷却器可能无法正常工作。有几个基本地址选项可供选择，可能需要一些尝试和错误才能找到一个摄像头可以正常工作的地址。

如果在安装远地点窗口中选择了错误的接口类型，相机将无法初始化。如果您使用ISA总线卡将相机连接到计算机，请确保在接口类型下选择了“ISA”。如果您使用的相机连接到计算机的并口，请选择“并口”。

并口相机必须使用双向或ECP打印机端口。如果您的打印机端口设置为ECP，请确保相机INI文件设置为“ECP =on”。

请记住与衍射有限公司保持联系，使您的软件保持最新。联系信息请参阅您的软件手册或访问衍射有限公司网站在这里．
