Windows相机检测性能优化

CCD的真空窗口的传输效率和EMCCD相机是一个重要的考虑因素时,优化系统的性能感兴趣的特定光谱区。一般人想最大化传输所需的波长区域。精心设计和使用anti-reflection (AR)窗口的两个表面上涂层可以减少在每个表面反射损失导致增强的传输比裸裸基板。然而,通常会有提高性能之间的平衡在一个特定的波长区域,并具有良好的效率在一个宽带(BB)或大波长范围。因此有裸基板的情况下可能是一个更好的选择,特别是如果想保持良好的传播从紫外线到短波红外成像区域。

一些应用程序的另一个重要的考虑因素是任何边缘效应由于窗口的最小化;万博电脑网页版登录这种效应与光的相干性直接相关事件在相机上。边缘效应会发生由于校准器基质效应在窗口。这可以表现为微弱的边缘线叠加在图像或频谱。由于建设性/相消干涉的影响,可能发生在处理相干光源,尤其是对于那些在上面的近红外光谱中~ 700 nm波长。使用一个楔形的窗口是一个很好的方式,减少最低级别的效果;楔入有助于打破干扰光波的相干性。

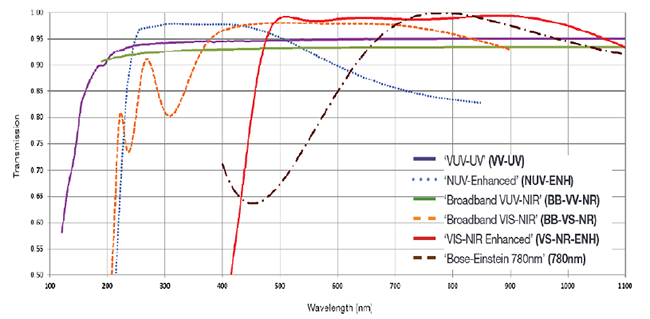

图1:传输曲线为不同的窗口选项显示优化光谱区域的窗口是最合适的。

以下因素考虑当决定使用什么窗口:

• 窗口的材料及其光学性质
• 所需的anti-reflection涂料在环境和真空的窗口
• 是否需要楔入

相机窗口材料及其属性

有两个窗户的材料选择使用和或相机:紫外线等级石英玻璃和氟化镁。

紫外线等级熔融石英(FS):紫外线等级熔融石英形成二氧化硅。它是一种合成非晶的无定形材料提供良好的近红外光谱透射率,可见和紫外区域180海里。而石英由二氧化硅,其结构和性能明显不同;石英晶体和显示双折射特性。同质性和透光率对紫外级石英更好。熔融石英损伤阈值高,往往是与高功率激光器工作时使用。它还可以提供良好的传输到超出2μm红外区域。

氟化镁(MgF₂):MgF₂同时提供良好的传输到远紫外线或VUV地区和短波红外成像区域。它主要用于UV光学,可以传送到低于120海里。然而MgF₂略双折射所以windows通常制造c-axis是系统的光轴平行,因此垂直于这个平面的窗口。它还可以传输到超出7μm在红外区域是常用的材料选择在短波红外成像区域。VUV级材料用于和或窗口。它有一个低折射率有高传播在整个光谱范围即使没有使用基于“增大化现实”技术的涂料;添加一个AR涂料虽然可能提供小改进已经高传播。MgF₂更昂贵的比石英。

基于“增大化现实”技术的涂料和优化传输曲线为不同的λ地区

图1显示了不同传输曲线窗口选项可用。其中两个对应于原始的氟化镁(MgF₂)和紫外级石英(FS)基板没有基于“增大化现实”技术的涂料和其他与优化的基于“增大化现实”技术的涂料为windows两岸的衬底。使用描述性的代码的含义在表1说明。

表1:总结不同类型的窗口选择对应传输曲线如图1所示。底部的符号主要总结了所使用的缩写。

窗口类型	1	2	3	4	5	6
的名字	“宽带可见”	“NUV-Enhanced”	“可见增强”	“bose - einstein”780海里的	“宽带VUV-NIR”	“VUV-UV”
窗口代码xx - y -楔形/ unwedged直径	WNxxFS (BB-VS-NR) y	WNxxFS (NUV-ENH) y	WNxxFS (VS-NR-ENH) y	WNxxFS y(780海里)	WNxxFS (BB-VV-NR) y	WNxxMF (VV-UV) y
区域的优化	可见近红外的BB	增强的近紫外	增强对可见近红外	的波长780纳米	BB从真空紫外到近红外	延长真空紫外
材料	紫外线石英(FS)年级					MgF2
涂层	双方基于“增大化现实”技术	双方基于“增大化现实”技术	双方基于“增大化现实”技术	双方基于“增大化现实”技术	底物只有	底物只有
直径的选择(xx)(毫米)	35岁,45岁,50岁,60 (U)	35、45	35岁,45岁,50岁	35、45	35岁,45岁,50岁,60 (U)	35、45
楔形选项(y) W-wedged U - unwedged(普通楔½程度)	W / U	你只	W只	W只	W / U	你只

符号键:
紫外线——紫外线,NUV附近的紫外线,VIS / VS企业,VUV / VV真空紫外,近红外光谱/ NR近红外线,WN窗口,
掺之二,基于“增大化现实”技术防反射涂层,MgF₂/ MF氟化镁,W挤,U-unwedged,FS紫外线等级熔融石英,BB—宽带

窗口的代码包含信息直径、材料使用,传输特性和是否被嵌入。例如45毫米直径窗口,优化扩展近红外光谱区域,将锲入,由紫外线等级熔融石英,导致以下窗口代码:

WN45FS (VS-NR-ENH) W

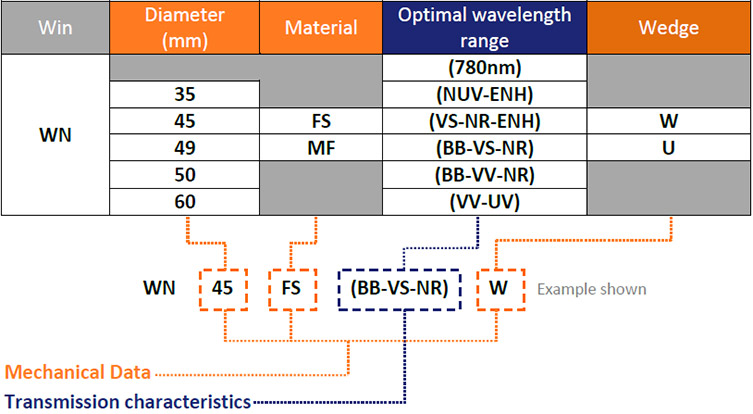

相应的传输曲线如图1所示为一个坚实的红线,贴上“可见增强”。维度数据的总结和楔特征给出了每个窗口在附录b .表3和图3图2总结了选项可能构建一个代码来指定一个特定的窗口。窗口的例子是说明这可能是与牛顿相机用于优化在可见近红外范围——“宽带可见”,这是楔形最小化任何校准器的机会:相应的新窗口代码是:“WN45FS (BB-VS-NR) W”。

对不同的相机窗口选项

请注意,并不是所有可能的组合的窗口特性是可取的,因此并不是所有的组合。每个相机模型的不同窗口选项表2中给出的附录a一般如果一个是选择一个特定光谱传感器通过宽松的货币政策优化的地区,他们也会考虑选择一个窗口针对同一地区进行了优化。应该查阅个人说明书为每个相机看到的标准窗口提供和它的额外的选择;也指桌子放在附录A technical note。标准的窗口(S)将满足大多数情况下,最好选择给最广泛的应用程序的性能。万博电脑网页版登录

然而,其他选项(O)的应用程序需要专门优化的条件是现成的,不需万博电脑网页版登录要>客户特殊要求(CSR)。这些选项提供补充规格单相机窗口。剩余很少的情况下,一个特定的窗口性能需要这些将通过企业社会责任的过程。有情况是不可行的把特定的windows特定的相机因为技术原因,这些被指示为“不适用”(n / a)表2中附录a .例如挤60毫米直径不能安装在标准的windows iKon-L相机由于机械约束。同样作为另一个示例中,将一个窗口优化NUV-Enhanced的地区一个iDus镜头前照明(FI)将整体灵敏度的不匹配。

特殊要求(CSR)

客户特殊要求(CSR)过程仍可用服务请求数量非常小的窗户不可能覆盖的概述。例如,一个应用程序区域可能有非常具体的波长需求玻色-爱因斯坦凝聚是分析。有两个特定的窗口选项提供预先——即“bose - einstein”780海里的为最常见的波长选择使用,和“NUV增强”窗口提供优化几个波长的紫外线,如369和421海里。同样值得注意的是,“可见增强”窗口可用于多个波长的670年,767年、780年和850海里。然而,如果一个窗口与必要的需求不可用,那么标准的企业社会责任过程应遵循和列出的特定需求。

OEM客户

为OEM客户,OEM销售工程师应请求一个独特的相机代码是否需要一个可选的窗口。

选择一个窗口——思考步骤:

• 确定优化的波长区域或地区感兴趣的吞吐量。
• 指传输曲线-图1不同的窗口选项。
• 考虑窗的最佳组合与传感器量化宽松对光谱区域选择优化吞吐量-指QE曲线在规范表。
• 请参考表2在附录A可用的各种选项下的特定的相机模型考虑。
• 订购,
• 如果需要的是标准(S)窗口的窗口——然后选择相机模型规格单上注明。
• 如果另一个窗口选项(O)是必要的,那么需要一个单独的行项目的详细的选项按照相机规格表中给出的选项。单独的行项目对应的选项可以输入时自动构建一个PO或报价。
• 如果没有所需的窗口作为标准(S)或一个选项(O)——然后CSR需要提高。特定需求时应提出提高企业社会责任请求并创建CSR的票。建议一个详细论述了应用专家。万博电脑网页版登录

附录A

下载附件:Windows为相机表

附录B:维度数据为不同的相机窗口

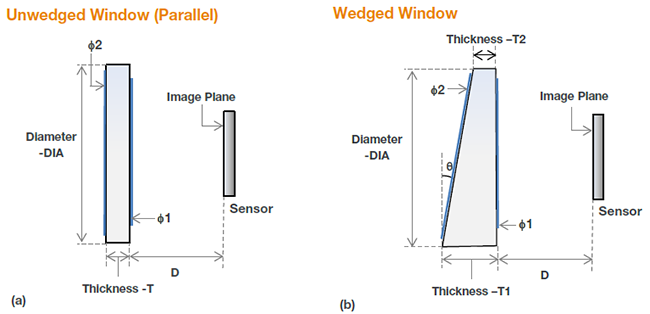

示意图(a) Unwedged维度和(b)楔形windows为不同的相机。(AR涂层:内径用φ1,外径用φ2)。

表3:总结的关键维度数据为每个相机的家庭

1	2	3	Unwedged	挤			基于“增大化现实”技术的涂料(如果存在)
	直径	距离传感器(赢)	厚度	楔角	厚的边缘	薄的边缘	内直径	外直径
相机模型	DIA(毫米)	D(毫米)	T	θ°	T1	T2	AR -φ1(毫米)	AR -φ2(毫米)
iXon DU897	35	5.55	1.5	0.5	1.8	1.5	25.4	33
iXon DU888	35	5.55	1.5	0.5	1.8	1.5	25.4	33
iXon DU860	35	5.55	1.5	0.5	1.8	1.5	25.4	33
iXon超	35	5.50	1.5	0.5	1.8	1.5	25.4	33
iKon-M	35	4.15	1.5	0.5	1.8	1.5	25.4	33
克拉拉	35	5.54	1.5	0.5	1.8	1.5	25.4	33
iKon-L	60	6.70	2.3	没有楔形的选择			40	44
Neo	45	5.74	2.5	0.5	1.9	1.5	36	40
Zyla	45	4.91	2.5	没有楔形的选择			36	40
牛顿	45	7.14	1.5	0.5	2.6	2.2	36	40
iDus	45	6.64	1.5	0.5	2.6	2.2	36	40
iVac	45	4.11	1.5	0.5	2.6	2.2	36	40
Newton-BRDD	49.5	7.14	2.3	1.0	2.3	1.4	40	44
iDus-BRDD	49.5	7.14	2.3	1.0	2.3	1.4	40	44
iDus-LDC-DD	49.5	7.14	2.3	1.0	2.3	1.4	40	44
iVac-LDC-BRDD	49.5	7.14	2.3	1.0	2.3	1.4	40	44
iKon-XL	112.3	4.50	6.35	没有楔形的选择			< 100	106.3
舒鼾	50	4.30	2.5	没有楔形的选择			40	44
Marana	50	4.30	2.5	没有楔形的选择			40	44
