和或高功率马赛克激光器–SSL-HP系列

Andor Mosaic®高性能激光二极管模块(SSL-HP)是专门为满足高端应用对卓越光学质量、超稳定波长和输出功率的需求而开发的。万博电脑网页版登录万博电脑网页版登录应用重点是荧光显微镜，特别是光刺激，专利的Andor Mosaic®已经启用，甚至引领了许多重要的实验创新和光遗传技术的进展。Mosaic®是一种基于DMD(数字微镜设备)的仪器，允许将任意图案的照明注入光学显微镜的样本平面。该装置的一个独特特点是能够将光敏样品中的照明模式与目标特征对齐。万博电脑网页版登录应用包括光遗传学、漂白、光活化和光转换以及光学荧光测定的定向照明。

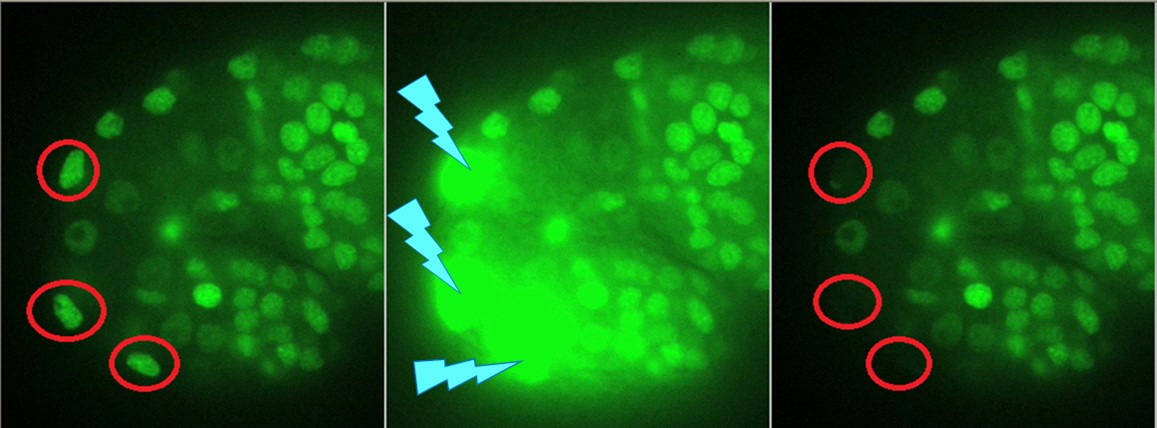

图1。表达GFP的胚胎，在三个同时靶向细胞核的光漂白之前、期间和之后显示。使用安道尔马赛克和8200-SSL-HP 405 nm激光模块进行定向漂白。

激光二极管模块促进波长和输出的稳定性，这是通过一个精确的电流源和PID温度控制回路实现的。新的，改进的SSL-HP系列提供了更多的稳定性，通过几个光学和机械改进，在更宽的温度范围内操作。该模块效率更高，可靠性更高，典型寿命为5000- 10000小时。

表1用于Mosaic的SSL-HP系列激光器的综合性能规范

高质量的组件提供卓越的光学性能，模块使用变形校正棱镜产生圆形光束。圆形光束可以有效地耦合到多模光纤中，多模光纤用于耦合到Mosaic®。这些光纤配备了光束均衡器，以确保整个输出的均匀发射，并提供非常适合低发散度准直的光束质量。低发散度照明对于高对比度DMD照明非常重要，因为在打开和关闭状态之间，后视镜倾斜角度仅变化+/-10或+/-12度。显著的激发光束发散将影响来自非反射镜的光泄漏和背景。为了在目标应用中获得理想的性能，对比度至关重要，而Mosaic®提供的典型对比度值为1000:1。万博电脑网页版登录

图2 SSL-HP激光模块安装和耦合前

激光模块通过外部控制模块和USB接口进行调制。为了与Mosaic®紧密同步，激光器可直接连接到Mosaic®DMD有源输出，即当Mosaic主动照明时，TTL信号为高电平。马赛克的最小曝光时间为200µs，需要约50 kHz的激光调制频率能力，以确保激光能够精确跟踪DMD。如表1的规范所述，SSL-HP系列a调制频率为100 kHz，超过了基本的Mosaic®要求。

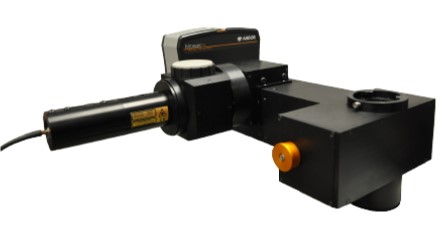

图3和或垂直显微镜的马赛克无限模型，左侧为变焦准直器的光纤输入。该装置在装置前部配备了3位滑动过滤器，可将其连接到显微镜的无限路径中。滤波器变换器最多可容纳3个立方体，用于灵活组合激励和成像光束。
