庇护研究AFM的MFP-3D家族除了基本的地形测量外,还提供了一系列可用的附件,旨在增强AFM的能力。这些包括用于进行纳米电测量的附件,例如电导率和压电响应,在磁场下的测量,测量纳米力学性能,以及控制温度和湿度。的MFP-3D配件使其成为市场上适用于广泛应用和研究的更多功能afm之一。万博电脑网页版登录
本页进一步详细介绍了一些可用的配件,并重点介绍了使用它们进行的研究。
从AFM专家那里获取信息导电AFM是一种强大的电流传感技术,用于电表征电阻样品的电导率变化。它允许在数百飞安培到10微安的范围内测量电流。导电AFM可以同时绘制样品的形貌和电流分布。它是一种广泛应用于材料表征的测量方法,包括薄介电薄膜、铁电薄膜、纳米管、导电聚合物等。万博电脑网页版登录
的ORCA™导电AFM探针支架为所有MFP-3D AFM提供导电AFM成像和I-V测量功能。标准模块能够测量电流从~1 pA到20 nA。
对于需要更大范围的测量,有一个双增益ORCA holder版本。双增益ORCA选项使用两个单独的放大器,电流范围更广,从~1 pA到10 μA。与其他AFMS的对数放大器不同,双增益ORCA支架在低电流下没有有限的测量灵敏度和分辨率。
ORCA探针支架与标准探针支架一样适合,能够执行标准探针支架所能执行的所有成像模式。附带的ORCA样品安装允许您对样品施加偏置电压。

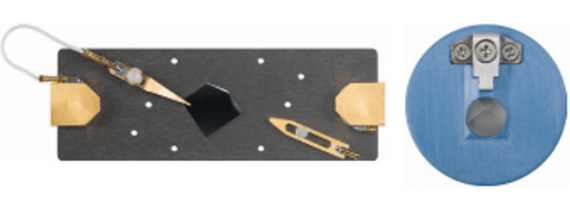

ORCA样品支架(左)和悬臂支架(右)
富勒烯封头共轭聚合物薄膜的光电流图像。聚合物自组装成纳米纤维。在0 V白光下采集的光导afm图像显示了光纤产生的高光电流。用MFP-3D AFM成像。图片由D. Kamkar和T.-Q提供。“加州大学圣塔芭芭拉分校阮。
机电耦合是许多无机大分子材料(包括压电和铁电体)功能的基本机制之一。PFM用AFM的导电尖端测量当电压施加到样品表面时的机械响应。在电刺激的作用下,样品会局部膨胀或收缩。

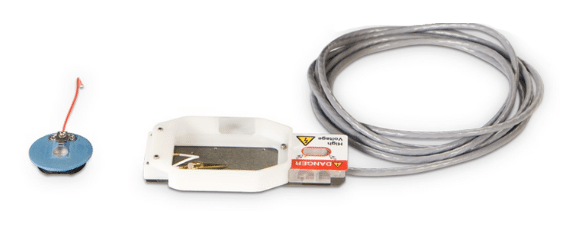

压电力模块可在高达±220v的高尖端偏差下进行操作,具有非常高的灵敏度和无串扰测量压电材料包括铁电体和多铁体。高探测电压甚至可以表征最弱的压电样品,并允许对以前无法使用PFM测量的各种材料和设备进行测量。
庇护PFM模块支持专利的双交流谐振跟踪(DART) PFM模式。这种模式提供了更高的稳定性和信号噪声。也包括单频,光刻,和矢量PFM模式。
PFM振幅叠加在AFM形貌上(左),PFM相位叠加在(100)定向BaTiO3单晶上(来自Castech Crystals)。BaTiO3的振幅和相位图像分别显示90°和180°畴壁。10微米扫描由V.R. Aravind, K. Seal, S. Kalinin, ORNL和V. Gopalan,宾夕法尼亚州立大学提供
的可变场模块4 (VFM4)是磁力显微镜和其他应用的理想选择,其中样品有一个依赖于应用磁场。万博电脑网页版登录VFM4可以施加高达8000g的可调面内磁场和高达1200g的面外磁场,与竞争对手的设计不同,它使用永磁体来避免加热和相关漂移。
虽然最常与磁力显微镜(MFM)一起使用,但VFM4也用于导电AFM (CAFM)等技术,以及包括压电和铁电材料在内的各种样品。没有其他商业解决方案提供相同的功能,多功能性,易于使用的磁性研究。

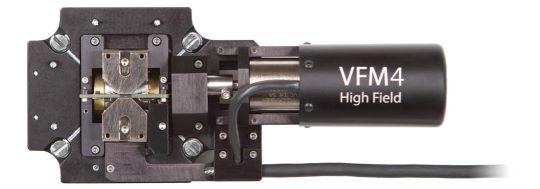

VFM4是一个很容易安装在MFP-3D扫描仪上的小舞台。这张照片显示了它的面内场结构。

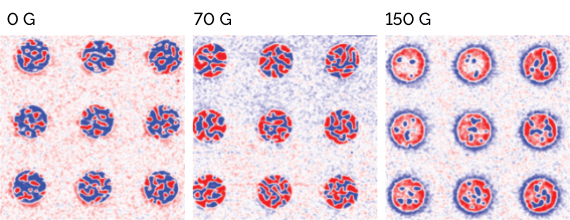

在面外磁场作用下用MFM成像的co基薄膜衬垫中的磁性天幕子。每个衬垫的直径约为900纳米。图片由K. Bouzehouane提供,Unité法国南巴黎大学泰利斯学院,法国巴黎-萨克雷大学,Université
庇护的专属AM-FM粘弹性映射结合了标准攻丝模式的特点和优点与纳米力学性能映射。
标准敲击模式提供无创、高分辨率的地形成像,而第二种模式的共振分析定量估计材料的弹性和损耗模量以及尖端样品耗散。
它的适用范围跨越了存储模量的六个数量级(从小于1mpa到数百GPa),是一种通用技术,适用于从生物材料和聚合物到金属和陶瓷的任何东西。
MPF-3D AFM上的AM-FM需要高频探头支架附件。
聚合物共混样品由聚乙烯(最暗),聚丙烯(基质)和聚苯乙烯(最亮)组成。弹性模量对地形的三维叠加。图像大小:25 um。
控制样品的温度PolyHeater或CoolerHeater配件。
聚热器由嵌入陶瓷和高性能塑料的金属加热台组成。加热级可与标准悬臂支架一起使用,可加热至250°C。样品台接受磁性AFM安装盘,并有夹子和螺纹孔用于其他样品安装方法。
cooler加热器配件使用珀尔帖元件加热和冷却小样品在-30°C至+120°C范围内,非常适合广泛的热控制实验。

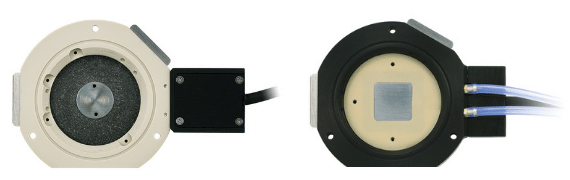

聚加热器和冷却器加热器样品阶段

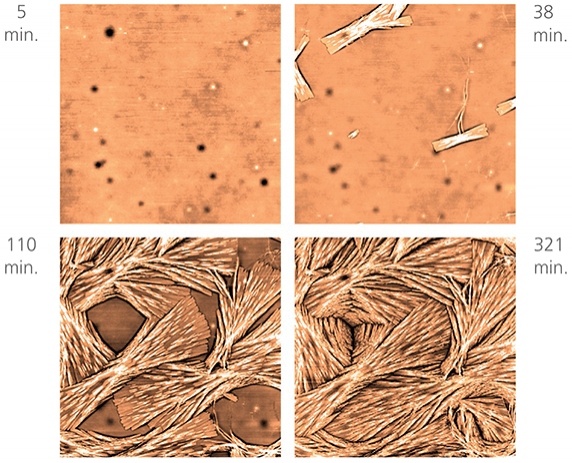

共规聚丙烯熔化到160°C,然后允许在105°C结晶。初始图像(左上)显示大约五分钟后冷却。剩下的图像显示了结晶过程发生的时间量,80µm扫描。
湿度传感单元是一个附件,它独立测量湿度条件,传感器位于一个密封的样品单元内。这个配件也允许简单的湿度控制。它是相对湿度起重要作用的实验的理想选择,如晶体生长。
的湿度感应电池是一个小型密封样品室,带有专用的固态湿度传感器侧访问端口。样品室可接受直径不超过30毫米的样品。样品被安装在形成细胞底部的玻璃圆盘上。可从样品的上方和下方进行光学访问。钳和FKM (Viton®等效)膜适合在电池顶部密封。

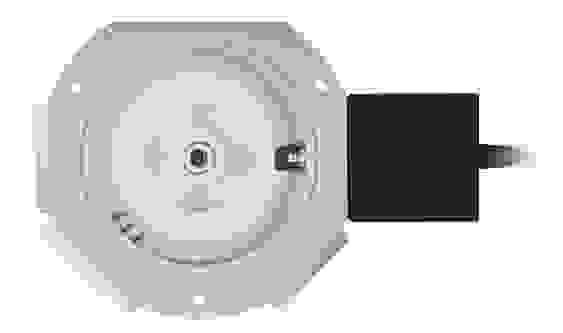

湿度感应电池
增强你的AFM能力
联系我们,讨论配件如何扩展您的MFP-3D AFM的研究能力,并要求新系统、升级或单个配件的定价。
上述配件可在MFP-3D Origin+, MFP-3D Infinity和MFP-3D Bio上使用。所描述的一些配件在MFP-3D Origin上是不可用的。看到MFP-3D起源详情请浏览网页。
