许多研究小组都使用Cypher VRS视频速率AFM和其他高速AFM使用它们可视化生物分子系统中的反应和其他动态。然而，许多非生物分子在固定界面上也表现出自组装过程，并且形成的结构可以响应机械，热和化学扰动而高度动态。视频速率AFM因此，是可视化这些事件的自组装和后续动态的强大工具。
在这里，我们提出了结果，证明了如何使用Cypher VR来研究固定液体界面处的自组装表面活性剂胶束的动力学。表面活性剂，西米甲基铵溴化物（CTAB）的溶液在HOPG底物上形成半乳球。然后，通过添加异丙醇来扰动这些结构，从而导致胶束晶所结构的重新排列。Cypher VRS的时间分辨率非常适合捕获这些动力学，并提供了以前与其他技术无法访问的过程的见解。

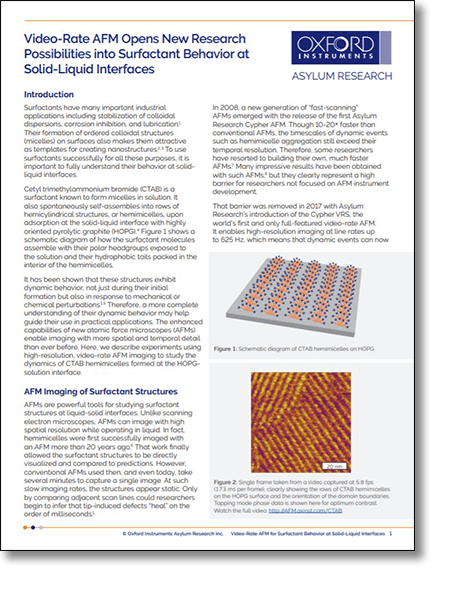

下载申请注释以学习：
图2：视频以5.8 fps捕获（每帧173毫秒），清楚地显示了hopg表面上的ctab半膜细胞行和域边界的方向。点击模式相位数据以此处显示，以实现最佳对比度。该视频以23.2 fps（即4倍的采集率）播放。
图3：视频以0.48 fps（250 Hz线路速率）捕获，显示了两个CTAB晶粒的相对行定位（左上方和右上方）的左右两种晶粒，并以平行方向为方向。随着时间的流逝，两个谷物在其边界处狭窄，最终分离并漂流，而左右相邻的谷物合并在一起。注意三个不同的行取向，对应于垂直于Hopg对称轴的三个方向。视频以每秒1.92帧的播放速度显示（即4×获取率）。
图4：视频以0.95 fps（250 Hz线路速率）捕获，显示沿两个方向域的边界（左上）的边界的狭窄CTAB晶粒的自发形成。谷物继续生长约20 s，直到相同方向的更宽的谷物开始出现在其后面。这种新谷物继续生长并将较小的谷物从视野中推出。该视频以3.8 fps（即4倍的采集率）播放。
图5：此处的视频以0.95 fps（250 Hz线路速率）获取。应用程序注释中的图像突出显示了两个示例，两者都显示出似乎吸收到周围谷物中的小特征。该过程似乎类似于奥斯特瓦尔德的成熟，除非在这个二维系统中而不是散装分散。在这两种情况下，该特征都具有较高的对比度，并且似乎比周围的半细胞更少结构。该视频以每秒3.8帧的速度播放（即4×获取率）。

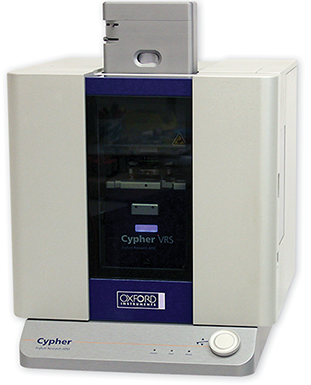

Cypher VRS AFM是第一个也是唯一功能全面的视频速率AFM。最后，研究人员可以在视频速度速度下以所有分辨率，多功能性和易用性来测量纳米级动态过程，这是庇护研究Cypher AFM的标志。
