自组装二维晶体的高分辨率STM成像

对于那些新接触扫描探针显微镜(SPM)的人来说，这个术语有时被视为原子力显微镜(AFM)的同义词。但在现实中，SPM包括了更广泛的技术，其中探头被光栅扫描到接近样本的地方，以生成图像。这一切都始于扫描隧道显微镜(STM)的发明，它的发明者盖德·宾尼格和海因里希·罗勒在1986年被授予诺贝尔物理学奖。

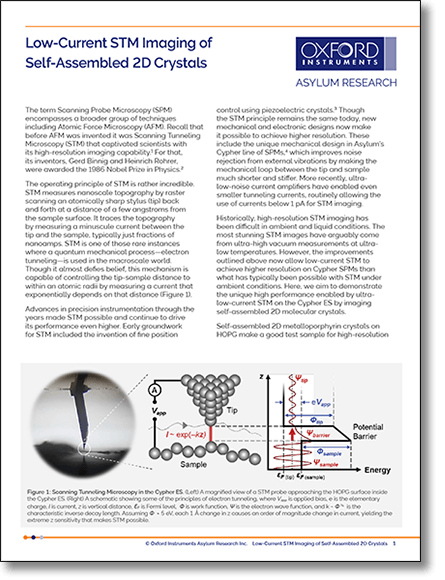

历史上，高分辨率STM成像大多在高真空和低温下进行。尽管近年来STM在一定程度上被AFM盖过了风头，但Asylum Research最近的一些技术创新已经使STM能够实现更高的分辨率，甚至在环境条件下。本应用笔记介绍了在环境条件下自组装二维金属卟啉晶体的低电流STM成像实例，并演示了如何在Cypher ES SPM上轻松实现分子分辨率。
