分子分辨率成像的AFM vs. STM

你可能看过我之前的笔记[我]关于八乙基卟啉钴和八乙基卟啉镍(分别为CoOEP和NiOEP)自组装二维晶格在HOPG上的低电流STM成像。在看到这些图像的分辨率后,Roger向我建议,由于Cypher的稳定性,可以使用敲击模式AFM(调幅AC模式)而不是STM来看到CoOEP晶格(二)

当我转达这个想法时,克里·希普斯教授回答说:“这根本行不通。”“我敢肯定。”

好吧,我很固执,所以我还是决定试一试。我选择了FS-1500AuD探头——一种锋利、快速、中等硬度、镀金硅杠杆(名义上,R提示= 10±2 nm,f空气≈1.5 MHz, k≈6 N/m),您可以在我们的探针商店.当我把探针的尖端接触表面时,苯罗辛烷的薄层就会浮到探针的悬臂上(见图1),因此在混合气液振荡介质中,谐振频率立即下降到0.66 MHz。这个糟糕的溶液花了大约10分钟才达到平衡,在此之后,即使我在表面上移动,它也很稳定。

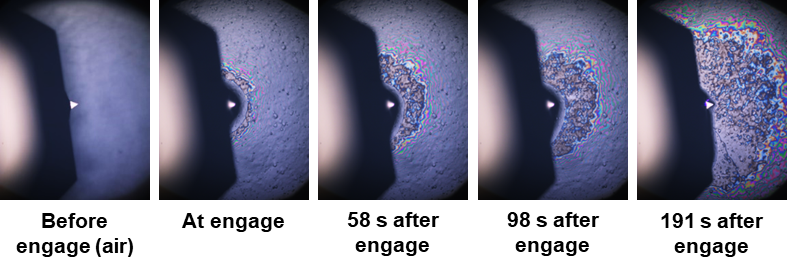

苯罗辛烷/HOPG界面干涉条纹的时间序列图像

图1。苯罗辛烷/HOPG界面干涉条纹的时间序列图像。这些图像是通过Cypher ES topview光学器件捕获的,当溶液向上进入AFM悬臂时,苯罗辛烷半月板作为衍射器产生条纹。

在平衡溶液中调整悬臂梁后,我能够保持稳定的自由驱动振幅~1.44 nm (90 mV)和设置值~0.34 nm (21 mV),这要归功于blueDrive光热激发的异常稳定性[3].你瞧,CoOEP晶格出现了,预期的分子间距为~1.4 nm!在我把照片给他看之后图2在美国,希普斯教授只能说:“哇。”

CoOEP的低振幅攻丝模式分子晶格分辨率

图2。CoOEP的低振幅攻丝模式分子晶格分辨率。(一)100纳米测量扫描。(B)线条沿白线描摹在(一)显示CoOEP分子的规则间距。(C) 100 nm图像的三维渲染,用于透视。

放大后(图3),我说服自己,我可以看到卟啉环结构的相位图像的一部分。您可能会注意到,与上一个注释中的STM图像相比,测量结果对污染更加敏感。我们在图像表面看到一些无定形的glob,以及由于尖端-glob相互作用而在扫描过程中发生的变化。这仅仅意味着在AFM测量之前,你必须格外勤奋地清洁你的样品、探针和探针支架。

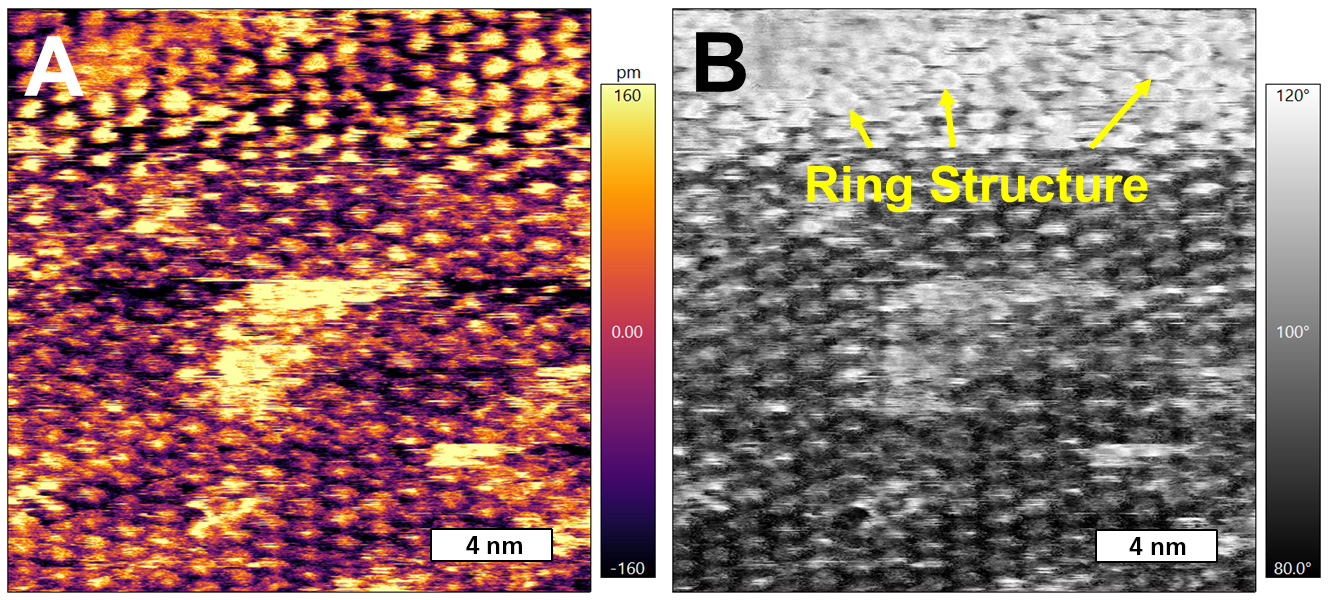

放大敲击模式AFM图像的CoOEP晶格

图3。放大敲击模式AFM图像的CoOEP晶格。(一)高度地形;20nm扫描。(B)阶段;20nm扫描。注意图上半部分明显可见卟啉环结构。

这些数据让我想起了一些AFM研究(iv-vi)Rob Atkin教授(纽卡斯尔大学)、Peter Beton教授(诺丁汉大学)和王欣然教授(南京大学)在环境条件下使用Cypher。第一项研究(四)阐明了离子液体(EMIm)的纳米结构+TFSI- - - - - -)在石墨(HOPG)表面的恒电位控制偏置下(见图4一).此外,施加的偏置围绕开路电位系统地变化,分子斯特恩层作为偏置(以及离子组分,如Li)的函数重新组织+和Cl- - - - - -).第二项研究[v]研究了5、10、15、20-四(4-羧基苯基)卟啉(TCPP)吸附在六方氮化硼(hBN)等表面上的超分子结构以及吸附对TCPP分子光电性能的影响。图4 b为TCPP在hBN上的方形晶格结构。第三项研究(六)研究了高迁移率二辛基苯并噻吩少层二维分子晶体的van der Waals外延8-BTBT)在HOPG和hBN上的有机场效应晶体管应用万博电脑网页版登录。图4 c为生长在hBN上的C8-BTBT晶格的高分辨率形貌。

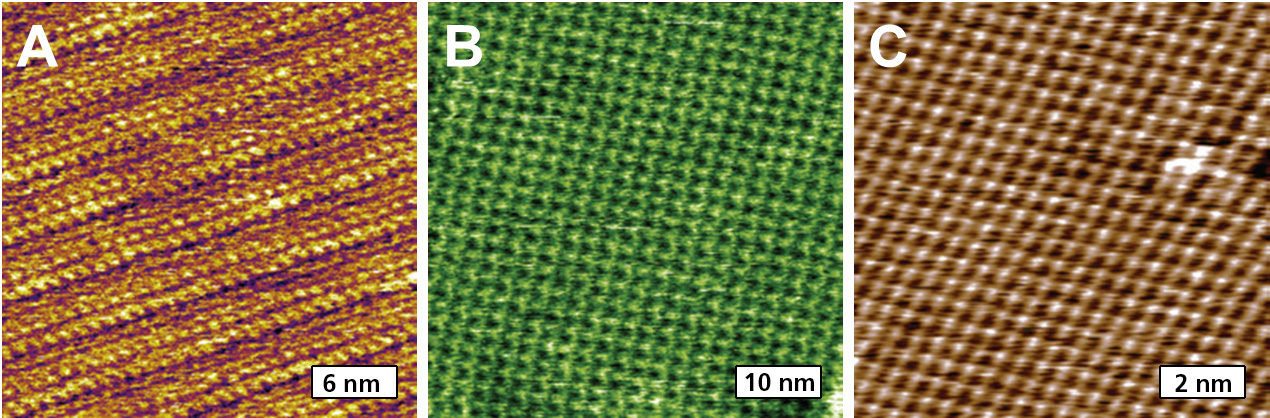

二维分子晶格的AFM成像

图4。二维分子晶格的AFM成像。(一)纯EMIm的相位图像+TFSI- - - - - -Stern层吸附在HOPG衬底上;30nm扫描,批量EMIm成像+TFSI- - - - - -离子液体(参见参考文献。(四)).(B)在hBN衬底上组装的TCPP方阵高度图像;50 nm扫描,在空气中成像(见参考文献。[v]).(C)C晶格的高度像8-BTBT生长在hBN底物上;10纳米扫描,在空气中成像(见参考文献。(六)).

对于离子液体的成像,STM已成为标准的分析技术。AFM揭示了它们界面结构的新细节,很大程度上是因为作为一种环境技术,它避免了在超高真空下冻结离子液体单层所引起的传统伪像。STM也只适用于导电样品(许多材料不是),因此高分辨率AFM为有趣的半导体和绝缘体纳米材料的表征提供了新的途径。亚纳米分子分辨率只属于STM的时代已经一去不复返了。很明显,像Cypher这样的下一代AFMs很容易达到这个分辨率领域,揭示了以前可能无法用STM观察到的纳米级特征。

问题或评论?

参考文献

[我]四月电流放大器带来五月超低电流STM
[ii]了解更多关于Cypher: https://www.oxford-instruments.com/products/atomic-force-microscopy-systems-afm/asylum-research/high-resolution-fast-scanning-afm。
[iii] (a)了解更多关于blueDrive的信息https://afm.oxinst.com/bluedrive而在https://pdfs.semanticscholar.org/e807/9171fb282e6340f6813a0f6b8cee8b4bae74.pdf.(b) a . Labuda, K. Kobayashi, Y. Miyahara, P. Grütter,光热激发原子力显微镜在低Q环境下的清洁悬臂响应,科学仪器学报,2012 83,053703。https://aip.scitation.org/doi/abs/10.1063/1.4712286
[iv]王晓明,杨晓明,王晓明,杨晓明,等,离子液体-石墨纳米层结构的研究进展,高分子材料学报,2015,29(4),457 - 457。https://pubs.acs.org/doi/abs/10.1021/acsnano.5b02921
[v]杨丽娟,杨丽娟,杨丽娟,氮化硼二维卟啉阵列的色度变化研究,化学工程学报,2015,29(5):457 - 457。https://pubs.acs.org/doi/10.1021/acsnano.5b04443
[vi]何丹东,张玉玉,吴启强,徐仁仁,南海红,刘俊杰,姚俊杰,王志生,袁少生,李玉玉,石玉玉,王金勇,倪志强,何磊,苗飞,宋飞,徐海辉,渡边宽,谷口泰,王志强。徐晓霞,王晓霞,二维准独立分子晶体的高性能有机场效应晶体管,自然通讯,2014,5:5162 - 7。https://www.nature.com/articles/ncomms6162

日期:2018年7月23日

作者:Nate Kirchhofer博士,庇护研究所

类别:应用注释
